TEST PRO DIGITAL
Máquina de prueba de resistencia en ángulos soldados de PVC
Verificación inmediata de la calidad de soldadura, con precisión certificada
Perfecta si…
- ¿Quieres verificar la fiabilidad de las soldaduras de tus ventanas de PVC antes del envío?
- Necesitas un sistema de pruebas interno para el control de calidad.
- Fabricas cerramientos a medida y deseas certificar cada esquina soldada
- ¿Buscas un coche fácil de usar pero técnicamente avanzado?
- Trabajas con perfiles de dimensiones variables y necesitas flexibilidad operativa.
- ¿Quieres documentar las pruebas para auditorías o trazabilidad de producción?
Solicita ahora la ficha técnica o habla con un experto
Verifica la estanqueidad de las esquinas soldadas con una prueba rápida, digital y fiable.
Test Pro Digital es la máquina diseñada por GRAF Synergy para medir con extrema precisión la carga de rotura en los ángulos soldados de perfiles de PVC, garantizando así un control de calidad riguroso y replicable en la producción de cerramientos.
Gracias a una estructura compacta de acero al carbono y a un sistema hidráulico con célula de carga certificada, permite realizar pruebas estandarizadas directamente en el taller, sin necesidad de laboratorios externos.

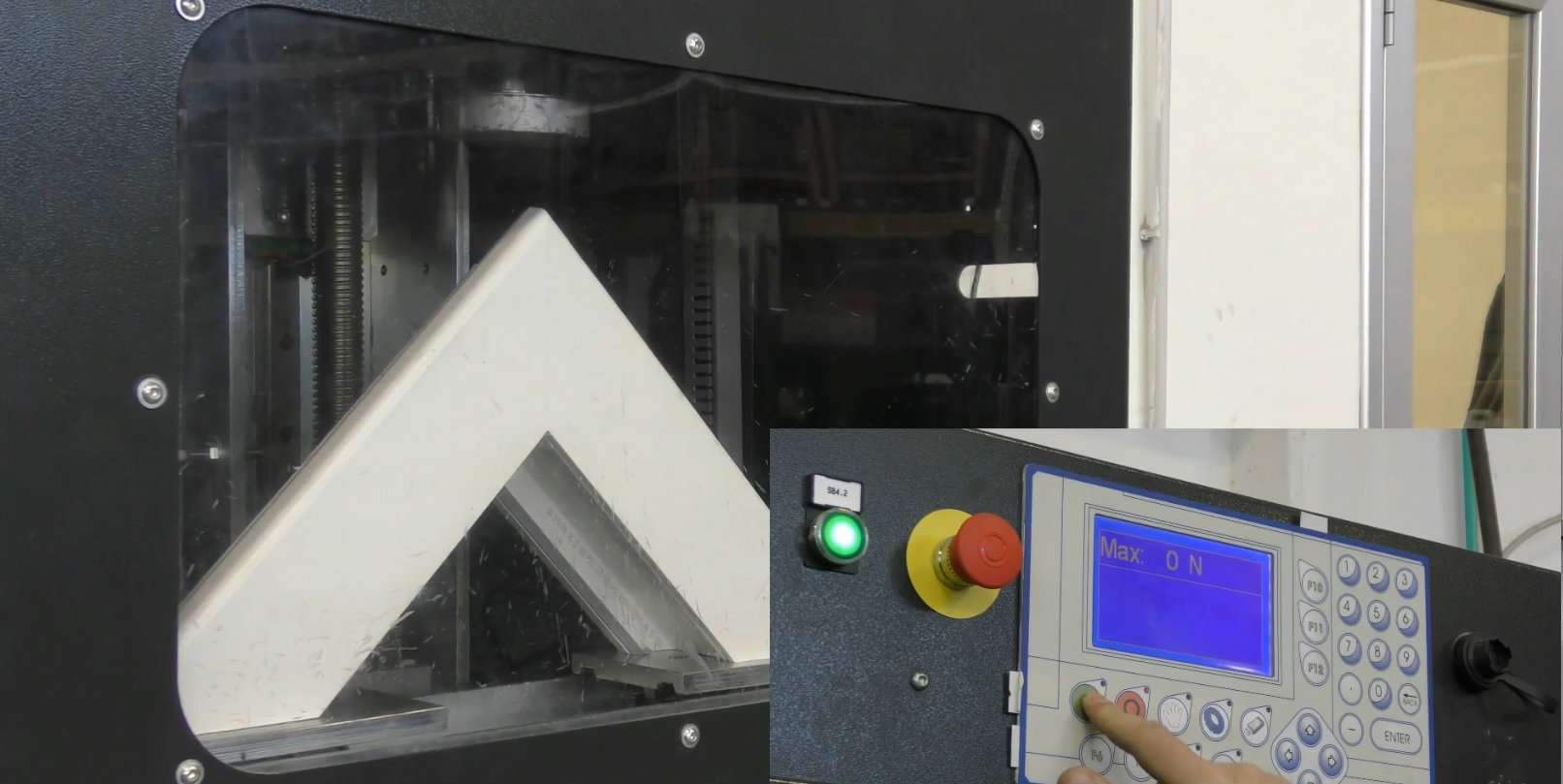

La pantalla gráfica integrada permite la visualización inmediata de los datos y la exportación de los resultados a USB.
5 razones para elegir Test Pro Digital
- Precisión certificada y resultados digitales. Sistema con celda de carga homologada para medidas precisas en Kg o Newton, con gráfico de prueba visible en la pantalla.
- Sencillez total de uso. Ingreso del perfil, inicio de la prueba y lectura de resultados: todo gestionado por un único operador.
- Análisis inmediato de la carga de rotura. Un pistón hidráulico aplica una fuerza constante en el ángulo soldado hasta que se produce la rotura, destacando el pico máximo.
- Amplia gama de perfiles testables. Soporta longitudes de 350 a 740 mm, alturas de hasta 600 mm y grosores de 40 a 130 mm.
- Informes digitales exportables. Los datos de la prueba se pueden guardar en una memoria USB, útiles para control interno o para compartir con clientes.
Detalles del Producto
Test Pro Digital permite realizar pruebas destructivas para medir la resistencia mecánica de las esquinas soldadas en PVC. La prueba se lleva a cabo aplicando una fuerza progresiva hasta el punto de ruptura de la unión, registrando el valor máximo alcanzado.
Tamaños
Longitud: 890 mm
Ancho: 575 mm
Altura: 1.000 mm
Peso: 180 kg
Rendimiento
Operatividad: manual
Operadores requeridos: 1
Ángulos evaluables/8h: variable
Alimentación y consumos
Potencia instalada: 0,6 kW
Tensión: 240 Vac
Consumo de aire: n.d.
Fuerza máxima ejercitable: 1.000 Kg
Perfiles laborales
Longitud: 350 – 740 mm
Altura: hasta 600 mm
Grosor: 40 – 130 mm
Funciones y procesos soportados

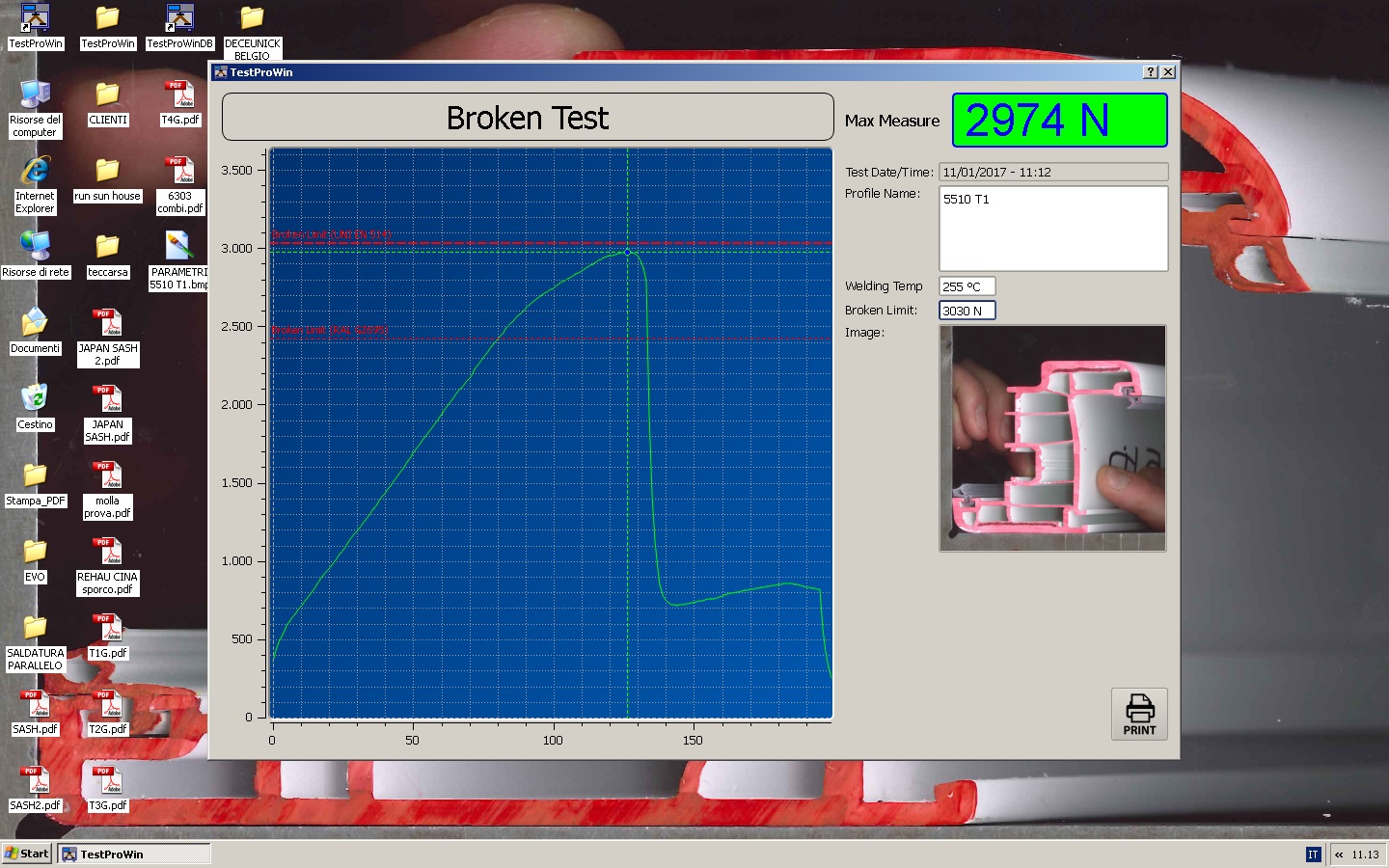

La interfaz con pantalla gráfica permite analizar visualmente la evolución de la carga durante todo el ciclo. El resultado de la prueba se puede almacenar digitalmente para cada perfil probado.
Trabajos:
Medición de la fuerza máxima soportada
Prueba de carga en un ángulo soldado
Opcionales y configuraciones disponibles
Para adaptarse a cada necesidad de producción, Test Pro Digital puede ser equipada con:
- PC y monitores integrados con software dedicado y clave de protocolo para conexión con sistemas TestPro
- Impresora para la generación inmediata de informes en papel
Estas opciones permiten la integración en sistemas de gestión de calidad y trazabilidad de la Industria 4.0.
Tecnología y automatización
A pesar de ser una máquina de prueba manual, Test Pro Digital adopta soluciones digitales avanzadas para la adquisición y el registro de datos.
La celda de carga certificada garantiza lecturas fiables, mientras que la gestión a través de la pantalla digital permite un control visual inmediato.
Gracias a los opcionales, el coche puede conectarse a sistemas de información empresariales, haciéndolo compatible con las lógicas de producción 4.0.
Contacta al equipo de GRAF Synergy
Solicita ahora el folleto completo o una consulta dedicada para entender cómo integrar Test Pro Digital en tu departamento de calidad.
