SLTV
Soldadora monomando universal para uniones en T, cruces y ángulos variables
Máxima flexibilidad, precisión absoluta: la elección ideal para uniones complejas en PVC
Perfecta si:
- Fabricamos ventanas complejas o formas especiales como uniones en cruz, en «T» o en «H».
- Necesitas ángulos variables, incluso más allá de los 90°, manteniendo tolerancias estrictas.
- ¿Quieres reducir la intervención del operador gracias a un ciclo automatizado?
- ¿Buscas una máquina compacta pero profesional, adecuada también para producciones especializadas?
- Necesitas un cambio rápido de contramoldes para trabajos diversificados.
- Produce piezas a medida para arquitecturas no convencionales o ventanas fuera de estándar.
Solicita ahora la ficha técnica o habla con un experto
Máxima flexibilidad, precisión absoluta: la elección ideal para uniones complejas en PVC

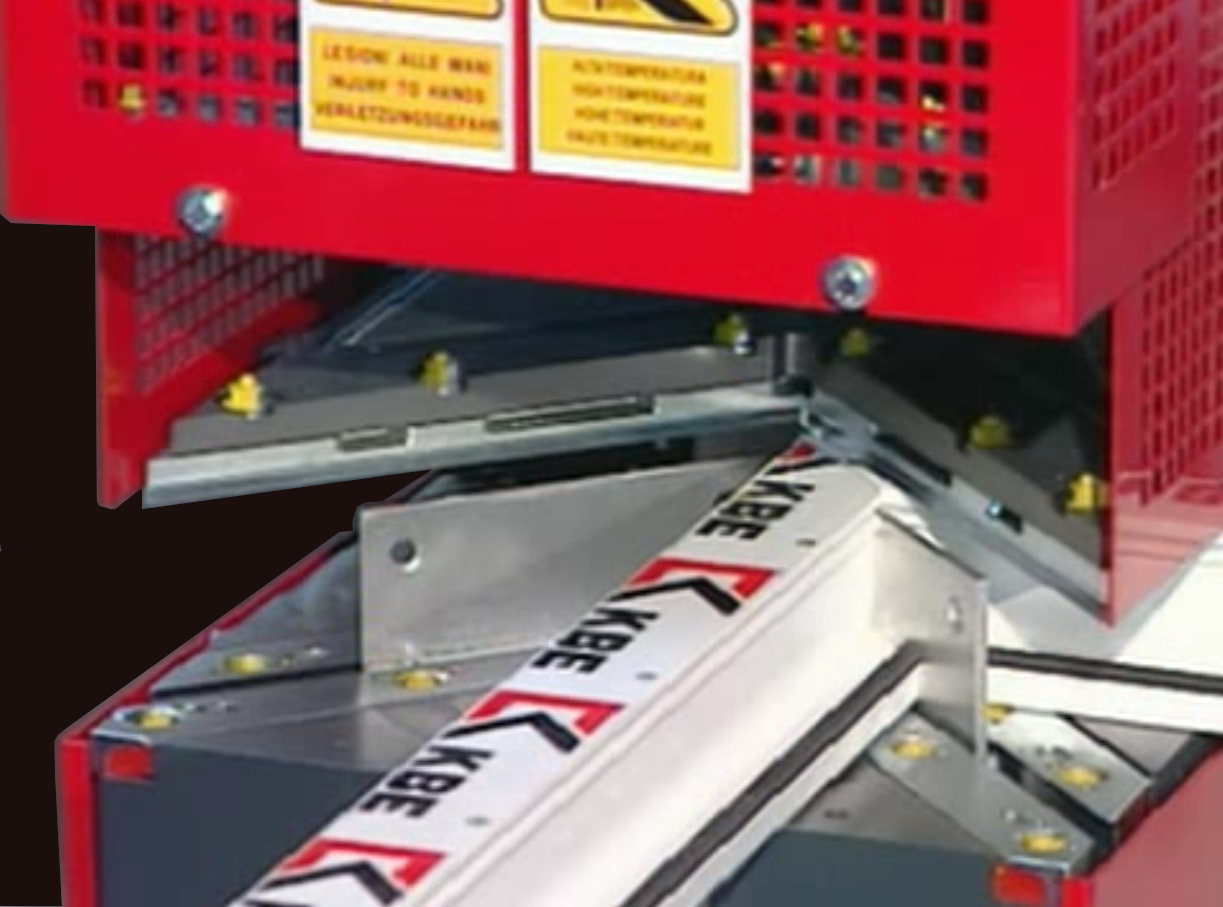

La SLTV de Graf Synergy es la soldadora de un solo cabezal diseñada para ofrecer la máxima versatilidad en los trabajos más técnicos y complejos. Gracias a su cabezal de inclinación variable, permite realizar soldaduras en ángulo que van desde 35° hasta 180°, incluyendo configuraciones en «T», en cruz o en «H» (soldadura de muesca). El ciclo completamente automatizado garantiza uniformidad, repetibilidad y reducción de errores, incluso con perfiles cortados en punta y contrachapados con incisión en «V». Ideal para productores que desean ampliar los tipos de marcos ofreciendo un servicio altamente personalizado.
5 razones para elegir la Mesa Horizontal Deslizante SLTV
- Suelda cualquier geometría, sin compromisos. La única máquina de soldadura de un solo cabezal capaz de soldar en ángulo variable de 35° a 180°, incluyendo uniones en cruz, en ‘T’ y en ‘H’. Perfecta para producciones especiales o arquitectónicas.
- Precisión dimensional garantizada. Cada ángulo mantiene las medidas exactas de configuración: calidad constante, sin retrabajos ni desperdicios.
- Ciclo completamente automatizado. Control electrónico integrado que regula temperaturas, tiempos y señala posibles anomalías operativas.
- Contrapeso de liberación rápida. Sistema mecánico inteligente para reemplazar rápidamente los contrapesos de soldadura, reduciendo los tiempos de cambio de formato.
- Pantalla integrada para un control intuitivo. Gestión fácil e inmediata gracias a la interfaz electrónica a bordo de la máquina: menos margen de error, más eficiencia.
Detalles del Producto
Diseñada para satisfacer incluso las necesidades más específicas, la SLTV es una soldadora versátil que amplía la gama de productos realizables en tu taller. La posibilidad de soldar ángulos especiales y uniones complejas la convierte en un activo valioso para talleres que ofrecen cerramientos personalizados o para aquellos que desean aumentar el valor percibido de su catálogo.
Tamaños
Longitud: 1.250 mm
Ancho: 920 mm
Altura: 2.300 mm
Peso: 350 kg
Alimentación y consumos
Potencia instalada: 3.6 kW
Tensión: 230 V monofásica
Consumo de aire por ciclo: 45 NI/min
Presión de trabajo: 7 bar
Rendimiento
Ciclo automatizado con gestión electrónica
Modo manual del operador para configuraciones iniciales
Operadores requeridos: 1
Perfiles soldables
Altura del perfil: 40 ÷ 200 mm
Anchura del perfil (a 90°): 40 ÷ 130 mm
Valores variables según el tipo de perfil, velocidad y tamaño del bordillo.
Funcionalidades y procesos soportados
- Soldadura en ángulo variable (35°-180°)
- Uniones en «T»
- Soldaduras cruzadas
- Soldadura de muesca («H»)

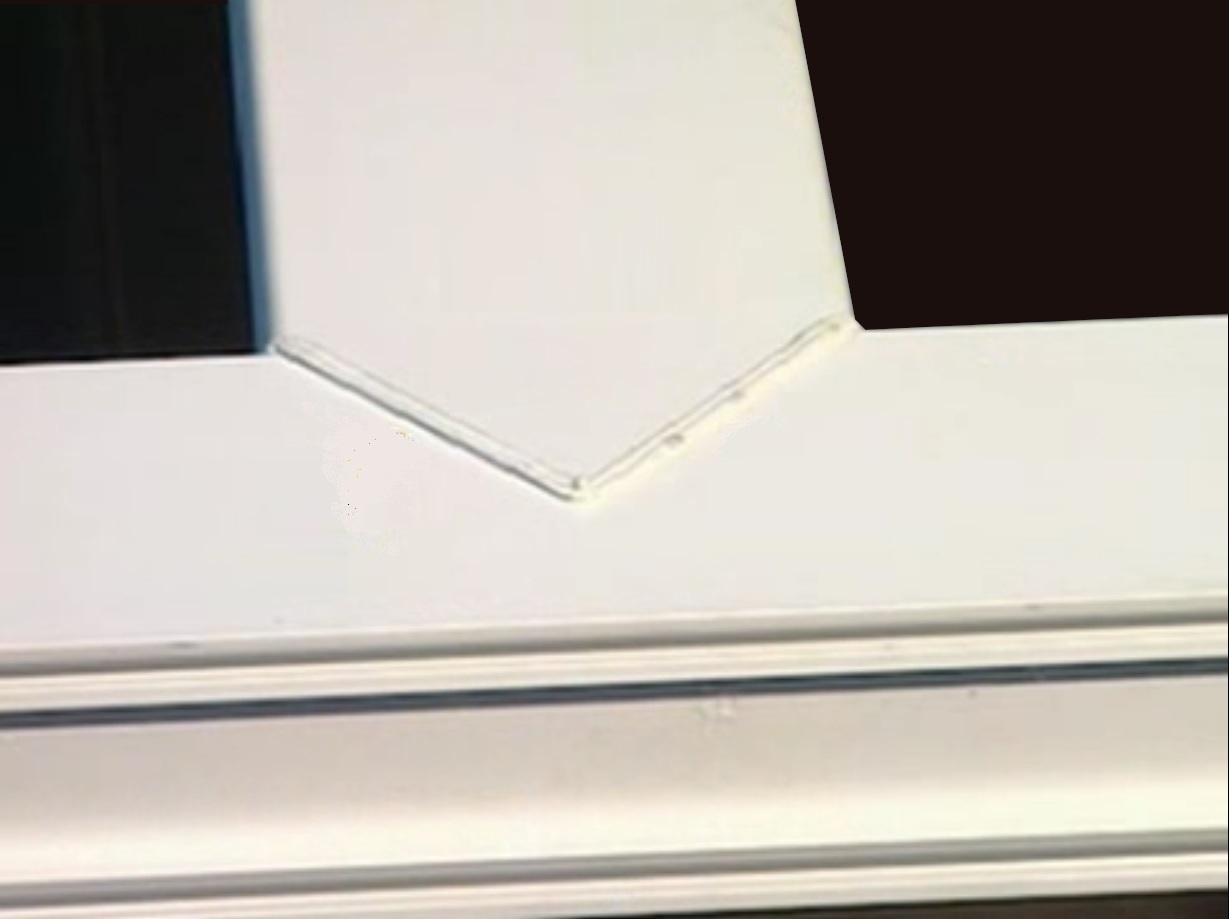

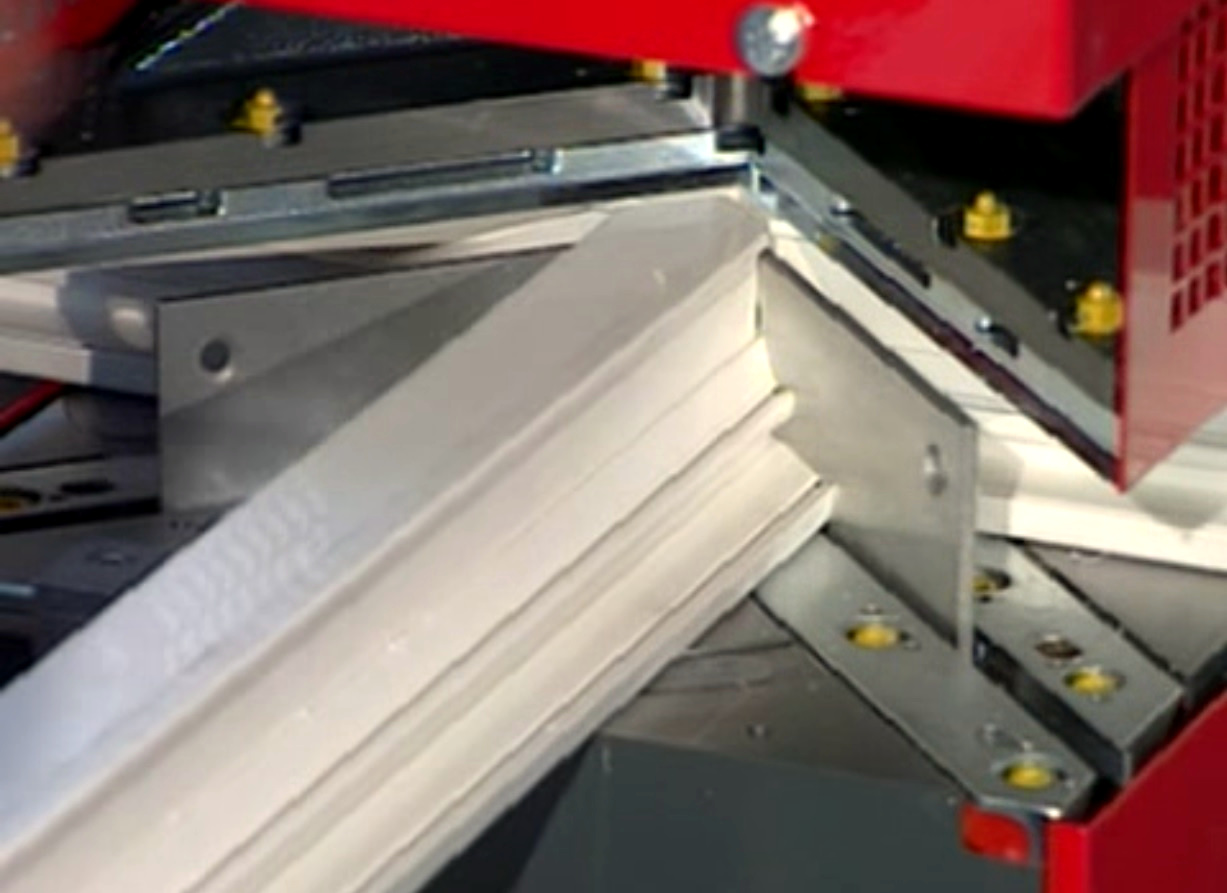

- Soldadura de travesaños con contrapieza y grabado en «V»
Opcionales disponibles
Para ampliar las posibilidades operativas, la SLTV se puede personalizar con:
- Controsagome personalizado según diseño del cliente (por ejemplo, para uniones de 2 piezas)
- Interfaz con sistemas de medición o pre-corte (bajo petición)
- Configuraciones dedicadas a perfiles especiales
La máquina también está diseñada para integrarse en líneas modulares o islas de trabajo dedicadas.
TECNOLOGÍA Y AUTOMATIZACIÓN
El corazón tecnológico de la SLTV es el sistema de control integrado que mide en tiempo real los parámetros de soldadura, verifica la ausencia de anomalías y señala de manera oportuna cualquier necesidad de intervención. Esto asegura la continuidad productiva, la reducción de desperdicios y una mayor seguridad operativa.
- Control electrónico con pantalla

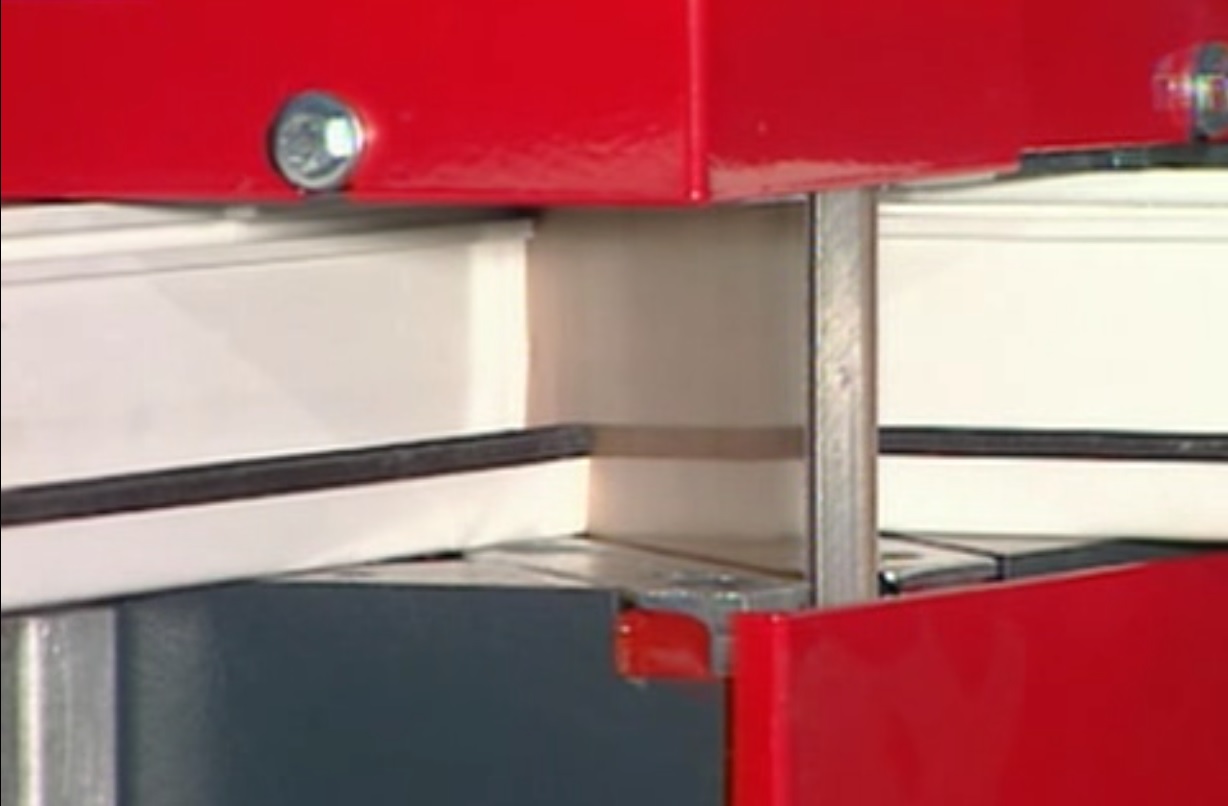

- Termorregulación de las placas y de los cuchillos limitadores
- Disposición para la gestión de la Industria 4.0 (bajo demanda)
- Sistema automático de gestión de tiempos/temperaturas
Contáctanos para descubrir si el SLTV es la solución adecuada para tu producción.
