SL6 FF TR
Soldadora CNC de 6 Cabezas para perfiles de PVC sin juntas
La primera en el mundo: soldadura perfecta de 4 esquinas y 1 travesaño en un único ciclo, sin cordón
Perfecta si…
- ¿Quieres eliminar por completo la limpieza después de la soldadura?
- Fabricamos perfiles de PVC con recubrimientos acrílicos, de madera o de aluminio.
- Necesitas soldar cuadros completos de travesaño en un solo ciclo.
- Deseas reducir el personal en la línea manteniendo la eficiencia.
- Buscas calidad estética incluso en perfiles con materiales no soldables.
Solicita ahora la ficha técnica o habla con un experto
La primera en el mundo: soldadura perfecta de 4 esquinas y 1 travesaño en un único ciclo, sin cordón
La SL6 FF TR es la primera y única soldadora CNC de 6 cabezales capaz de realizar soldaduras frontales seamless en perfiles de PVC con travesaño central, en un solo ciclo y sin necesidad de retrabajos.
Evolución directa de la SL4 FF EVO, adopta la tecnología patentada V-Perfect, eliminando completamente el cordón de soldadura: el resultado es una ventana de calidad estética superior, con esquinas nítidas, continuas y uniformes.

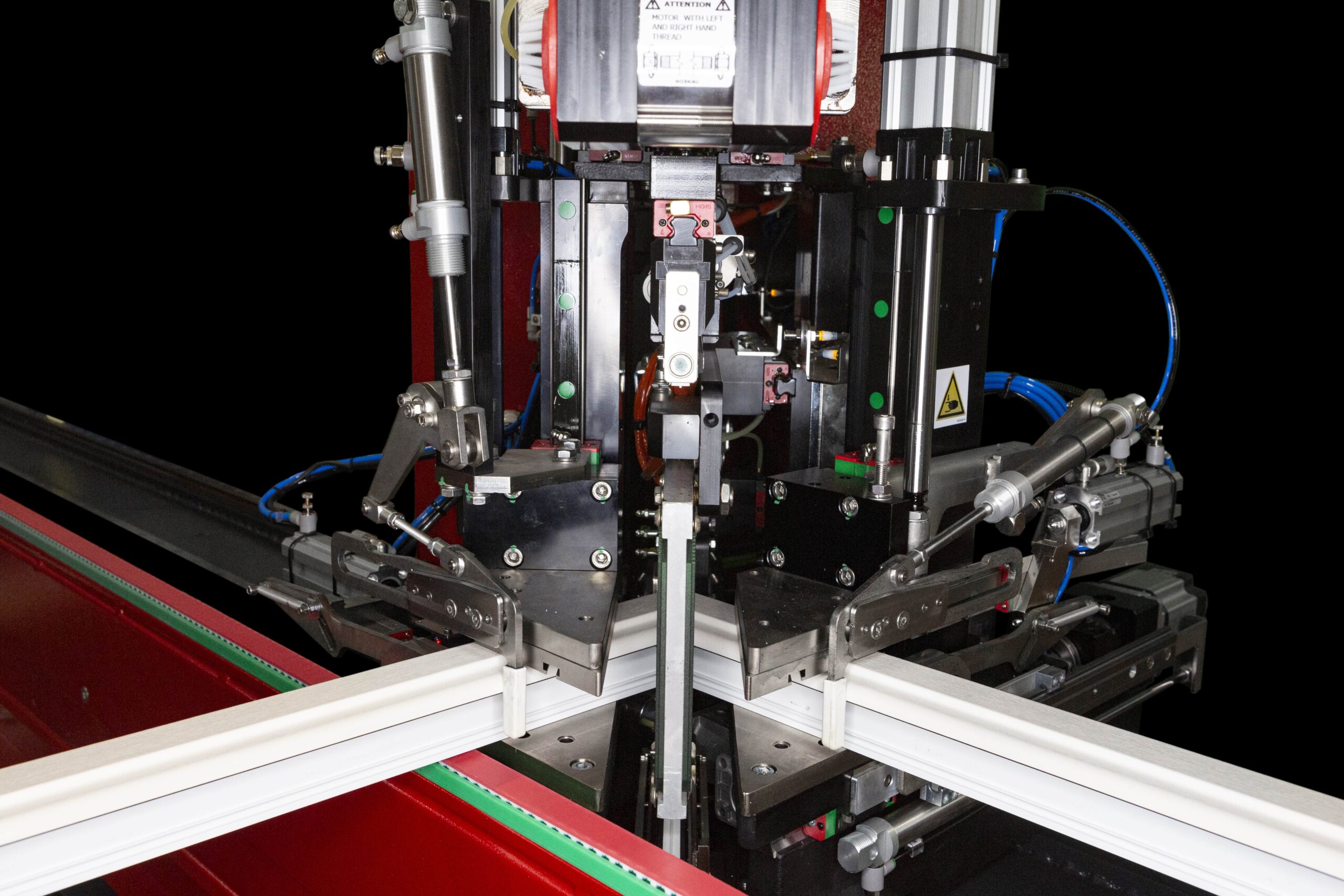

Gracias a la configuración con 6 cabezales cuadrados, suelda simultáneamente las 4 esquinas a 45° y 1 travesaño a 90°, lo que supone un notable ahorro de tiempo y mano de obra.
Es ideal para fabricantes de ventanas que buscan máxima automatización, calidad impecable en perfiles revestidos e integración en línea en el marco de la Industria 4.0.
5 razones para elegir SL6 FF TR
- Estética sin costuras sin retrabajos. Gracias a la patente V-Perfect, elimina la junta de soldadura: ya no se necesita limpieza ni retoques.
- Un ciclo, un sistema completo. Soldadura contemporánea de las 4 esquinas y del travesaño a 90°, reduciendo los pasos manuales y los dispositivos auxiliares.
- 1 solo operador. Todas las fases – fresado, fusión, compresión, enfriamiento – están completamente automatizadas.
- Cada perfil, cada revestimiento. PVC recubierto o pintado, películas acrílicas, laminados de madera o aluminio: soldadura perfecta en cada combinación.
- Tolerancias bajo control. Sistema de calibración inteligente para compensar diferencias en los ángulos de corte y la altura del perfil.
Detalles del Producto
La SL6 FF TR automatiza completamente la soldadura seamless, incluso en perfiles con insertos no soldables (fibra de vidrio, aluminio, resina).
Tamaños
Longitud: 7.000 ÷ 9.500 mm
Ancho: 6.000 ÷ 7.000 mm
Altura: 2.200 mm
Peso: 5.500 ÷ 8.000 Kg (según la configuración solicitada)
Rendimiento
Tiempo de ciclo: hasta 1 cuadro cada 140 seg*
Operadores requeridos: 1
* Varía según los perfiles, juntas y configuración
Alimentación y consumo
Potencia instalada: 20 kW
Tensión de alimentación: 400 V
Consumo de aire por ciclo: 800 Nl/min
Presión mínima de funcionamiento: 7 bar
Perfiles laborales
Tamaño máximo soldable: 4.000 x 6.000 mm
Tamaño mínimo soldable: 350 x 435 mm
Altura del panel/marco: 35 ÷ 180 mm
Anchura de la hoja/montante: 40 ÷ 130 mm
Altura de los travesaños: 60 ÷ 100 mm
Anchura de los travesaños: 50 ÷ 120 mm
Funcionalidades y procesos soportados
Gracias a la configuración de 6 cabezales, realiza:
- Soldadura simultánea de las 4 esquinas + 1 travesaño
- Soldadura en C
- Soldadura de umbrales
- Procesamiento de la junta integrada en el ciclo
Cada fase se realiza automáticamente: fresado con sistema High Speed, posicionamiento operativo, fusión, compresión, enfriamiento y liberación del marco.
Opciones y configuraciones personalizadas
SL6 FF TR está disponible en diversas configuraciones para adaptarse a cada necesidad productiva:
- Mesas de refrigeración ampliadas (tamaños 3628, 4028, 4528, 5028)
- Pruebas adicionales para la doble soldadura de traviesas
- Opción RS – Velocidad Rápida
- Fabricación de perfiles “dormant large” para el mercado francés
Sistema TAG para controsagome para telecontrol y gestión remota
Tecnología y automatización
Equipado con controles CNC avanzados y sensores de última generación, el SL6 FF TR garantiza soldaduras precisas, repetibles y trazables. Está preparado para la integración en entornos de Industria 4.0, siendo compatible con sistemas de gestión de fábricas digitales.
El módulo TAG Application permite el monitoreo continuo de parámetros, diagnóstico remoto, copia de seguridad en la nube y gestión predictiva para reducir el tiempo de inactividad de las máquinas.
¿Quieres ver el SL6 FF TR en acción? Reserva una demostración personalizada o solicita el folleto completo: el equipo Graf Synergy está listo para mostrarte cómo llevar tu producción al siguiente nivel.
