SL5FF TV
Soldadora CNC de 5 Cabezas en línea para traviesas soldadas en «V»
Un centro de producción completo para soldaduras perfectas en un solo ciclo
Perfecta si:
- Produces marcos con travesaños soldados en «V» y deseas reducir los tiempos de ciclo.
- Trabajas con perfiles pintados, laminados o recubiertos que no toleran retrabajos.
- Necesitas un sistema completo que combine potencia, precisión y automatización.
- ¿Buscas una máquina que automatice cada fase del proceso, desde el fresado hasta la soldadura?
- ¿Quieres obtener ángulos y uniones perfectas, incluso con errores de corte o tolerancias de perfil?
- Trabajas en un entorno industrial y quieres integrar el control de datos de producción.
Solicita ahora la ficha técnica o habla con un experto
Un centro de producción completo para soldaduras perfectas en un solo ciclo
La SL5FF TV es mucho más que una soldadora: es una planta CNC avanzada diseñada para realizar marcos completos en una sola operación. Equipado con 5 cabezales en línea, permite la soldadura simultánea de los 2 ángulos exteriores y hasta 3 travesaños interiores, incluso en modo de Soldadura de Travesaños Notch. Gracias a la tecnología V-Perfect, elimina completamente el cordón, garantizando un acabado estético impecable sin necesidad de limpieza o retrabajos. El sistema está diseñado para producciones intensivas de alta calidad estética y máxima productividad, ideal para los mercados más exigentes.
5 razones para elegir la TV SL5FF
- Soldadura completa en un solo ciclo. Soldadura simultánea de esquinas y travesaños internos (hasta 3): un ciclo completo en solo 180 segundos.
- Estética perfecta en cualquier material. Tecnología V-Perfect para soldaduras invisibles incluso en perfiles acrílicos, aluminio, madera o PVC pintado.
- Máxima automatización, menos mano de obra. Cada fase se gestiona electrónicamente: fresado de alta velocidad, fusión, compresión y enfriamiento.
- Corrección automática de errores de corte. Compensa errores de hasta 2 mm (en los ángulos) y 0,5 mm (en la altura del perfil), garantizando siempre la calidad final.
- Sistema inteligente de control de producción. Monitoreo de tiempos, ciclos y datos de soldadura para mejorar el rendimiento y el mantenimiento predictivo.
Detalles del Producto
Diseñada para producciones de alta intensidad, la SL5FF TV realiza cada operación necesaria para la creación de un marco completo con precisión y velocidad. Cada cabezal CNC trabaja en sinergia para lograr uniones estéticas y estructuralmente perfectas.
Tamaños
Longitud: 3.600 mm
Ancho: 7.000 mm
Altura: 2.500 mm
Peso: 6,250 kg
Rendimiento
1 ciclo cada 180 segundos (variable)
Soldadura simultánea: 2 ángulos + hasta 3 travesaños
Formato mínimo trabajable: 1.050 × 750 mm (con perfil estándar L 70 mm)
Máximo lado soldable: 3.200 mm
Operadores requeridos: 1
Alimentación y consumos
Potencia instalada: 25 kW
Tensión: 400 V
Consumo de aire por ciclo: 600 NI/min
Presión de trabajo: 7 bar
Perfiles soldables
Altura del perfil: 60 ÷ 82 mm
Anchura del perfil: 60 ÷ 110 mm
Funciones y procesos soportados

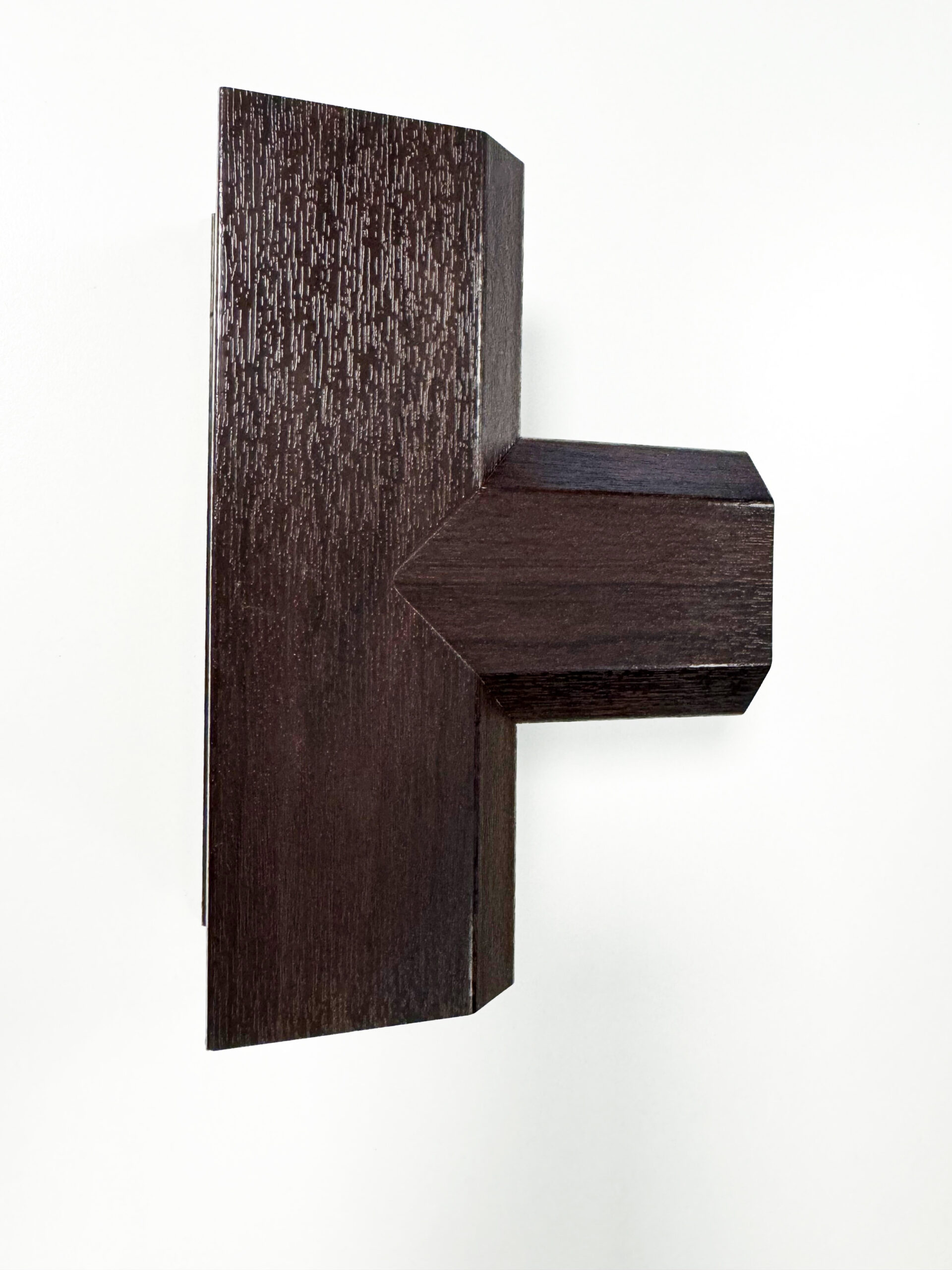

- Soldadura de esquinas exteriores a 45° (modo V-Perfect)
- Soldadura de travesaños internos en modo de Soldadura Notch Transom
- Procesamiento de la junta integrada en el ciclo
- Compensación automática de errores de corte y tolerancia
Opciones y configuraciones
Para adaptarse a cada necesidad de producción, el SL5FF TV puede estar equipado con:
- Aspirador de soldadura sin reborde
- Software para la importación y conversión de archivos de datos
- Control electrónico de contramoldes
- Sistema de monitoreo de datos de producción (tiempos de ciclo, cambio de contramoldes, etc.)
TECNOLOGÍA Y AUTOMATIZACIÓN
El corazón de la SL5FF TV es un sistema electrónico avanzado que controla cada aspecto del proceso: desde la regulación de la combustión (5÷6 mm) hasta el fresado rápido, pasando por la gestión inteligente de las tolerancias. Todo ello integrable en entornos de Industria 4.0.
- Ciclo completamente automatizado
- Posicionamiento magnético de la contracara superior
- Compatible con la Industria 4.0 (bajo petición)
- Regulación electrónica dinámica
- Tecnología V-Perfect integrada
Contáctanos para descubrir si el SL5FF TV es la solución adecuada para tu producción.
