SL5 UNI
Soldadora CNC de 5 Cabezas Universal para ángulos variables y uniones múltiples
Máxima flexibilidad: una sola máquina para todas las configuraciones de soldadura de marcos
Perfecta si:
- Produce marcos complejos con múltiples travesaños soldados al mismo tiempo.
- Necesitas configuraciones variables (ángulos, cruces, «T», «H») con una sola máquina.
- ¿Quieres reducir los tiempos de ciclo con una soldadura múltiple combinada?
- ¿Buscas una soldadora componible y reconfigurable según el trabajo?
- Trabajas con perfiles laminados o pintados, incluso con tolerancias irregulares.
- ¿Quieres automatizar el proceso sin sacrificar la flexibilidad operativa?
Solicita ahora la ficha técnica o habla con un experto
Máxima flexibilidad: una sola máquina para todas las configuraciones de soldadura de herrajes
La SL5 UNI es una soldadora CNC de 5 cabezales extremadamente versátil, diseñada para trabajos complejos y configuraciones especiales. Es capaz de soldar simultáneamente ángulos a 90°, travesaños en «T», en cruz o en «H», así como ángulos variables entre 35° y 180°. Un selector dedicado permite utilizarla como dos máquinas distintas: una de doble cabezal y otra de triple cabezal independiente, para ciclos combinados optimizados. El ciclo es completamente automatizado y la tecnología de gestión garantiza precisión, estabilidad y calidad repetible en todo tipo de perfiles.
5 razones para elegir la Mesa Horizontal Deslizante SL5 UNI
- Un solo máquina, infinitas posibilidades. Soldadura simultánea de esquinas, travesaños y uniones variables en cualquier combinación posible.
- Modo de doble/triple cabezal seleccionable. Puede funcionar como dos unidades distintas: cabezal doble + cabezal triple, para aumentar la versatilidad y reducir los tiempos.
- Precisión en todo tipo de perfil. Sistema electrónico avanzado para el control de temperatura y ciclo, ajuste de cuchillas de borde de 0,2 a 2 mm.
- Cambio rápido de contrapesos. Sistema mecánico inteligente con enganche/desenganche rápido para agilizar la configuración y reducir el tiempo de inactividad de la máquina.
- Adaptado a perfiles críticos o laminados. Soporta perfiles de gran tamaño o decorados, garantizando siempre soldaduras estéticas y dimensionalmente precisas.
Detalles del Producto
La SL5 UNI permite la soldadura simultánea de múltiples puntos del marco en una única fase. Perfecta para quienes fabrican ventanas personalizadas, marcos complejos o pedidos a medida con una alta demanda estética y estructural.
Tamaños
Longitud: 5.700 mm
Ancho: 900 mm
Altura: 2.350 mm
Peso: 2,100 kg
Rendimiento
Soldaduras múltiples combinadas en 2 ciclos para ventana completa
Modo de operación manual + ciclo automatizado
Operadores requeridos: 1
Alimentación y consumos
Potencia instalada: 14 kW
Tensión: 400 V
Consumo de aire por ciclo: 225 NI/min
Presión de trabajo: 7 bar
Perfiles soldables
Altura del perfil: 40 ÷ 200 mm
Anchura del perfil (a 90°): 40 ÷ 130 mm
Funcionalidades y procesos soportados
- Ángulos de 90° y ángulos variables (35°-180°)
- Uniones en «T», en cruz y en «H»
- Extremos dobles del travesaño al mismo tiempo
- Soldaduras combinadas en secuencia
- Elaboración de perfiles decorativos y laminados
Opciones y configuraciones
Para ampliar las capacidades operativas, la SL5 UNI puede estar equipada con:
- Ajuste automático de la traviesa

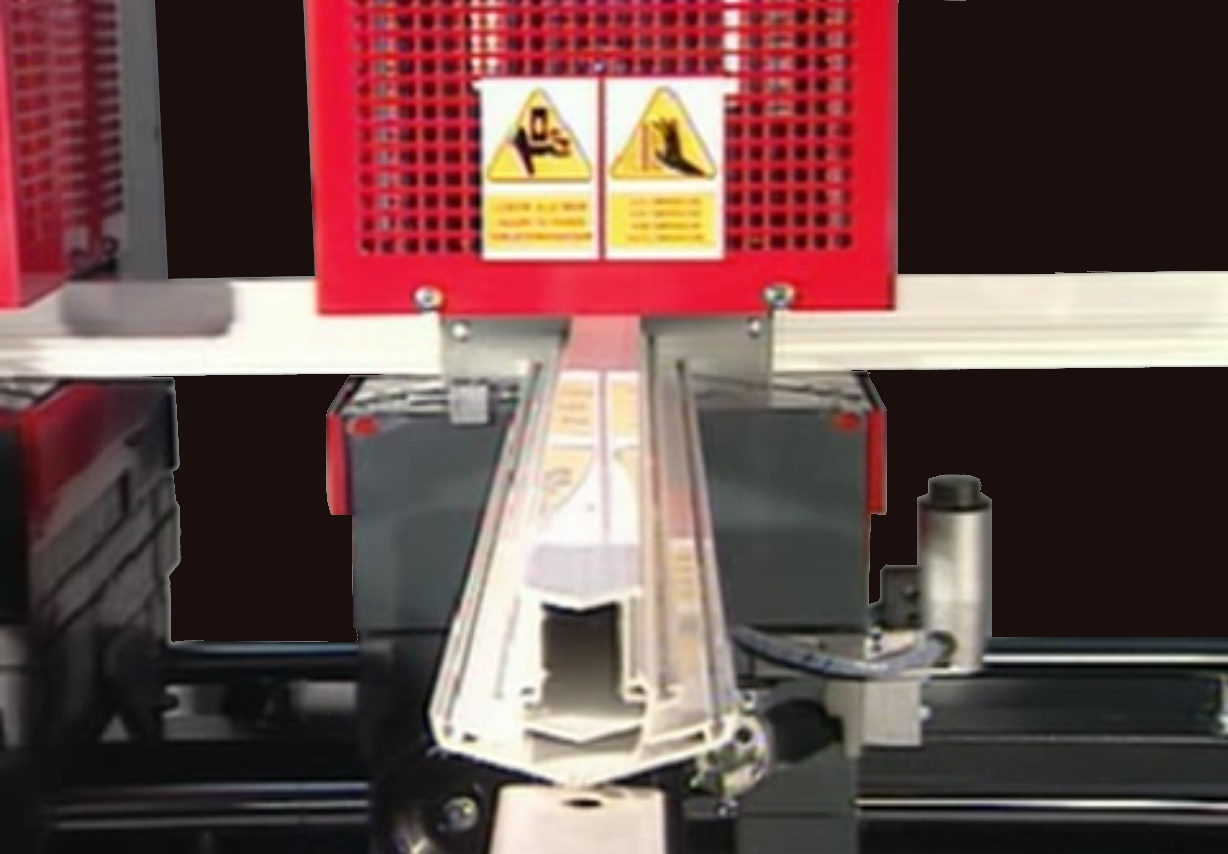

- Soportes adicionales para cada cabezal
- Controsagome especiales por diseño (dx/sx, horizontales/verticales)
TECNOLOGÍA Y AUTOMATIZACIÓN
Equipado con un sistema de control electrónico avanzado, el SL5 UNI gestiona todo el proceso: desde el control de las placas de soldadura hasta el ajuste de los cuchillos limitadores, adaptándose a cualquier tipo de perfil o material.
- Gestión electrónica integrada de ciclo y temperaturas
- Cuchillos de cordón ajustables de 0,2 a 2 mm
- Sistema rápido de sustitución de contramoldes
- Ciclo completamente automatizado
- Compatibilidad con la Industria 4.0 (bajo demanda)
Contáctanos para descubrir si el SL5 UNI es la solución adecuada para tu producción.
