SL4FF WD
Soldadora CNC de 4 cabezales para marcos de efecto madera y soldaduras sin costura
La primera soldadora del mundo que combina estética de efecto madera y rendimiento sin costuras
Perfecta si:
- Eliminar la soldadura en las esquinas de los marcos.
- Reproducir fielmente el efecto madera con unión a 45°/90°
- Trabajar perfiles con inserciones de fibra de vidrio, aluminio o resina.
- Reducir los tiempos de producción y mano de obra
- Obtén acabados impecables sin necesidad de limpieza ni retoques.
- Integrar la soldadora en una línea de Industria 4.0
Solicita ahora la ficha técnica o habla con un experto
La primera soldadora del mundo que combina estética de efecto madera y rendimiento sin costuras

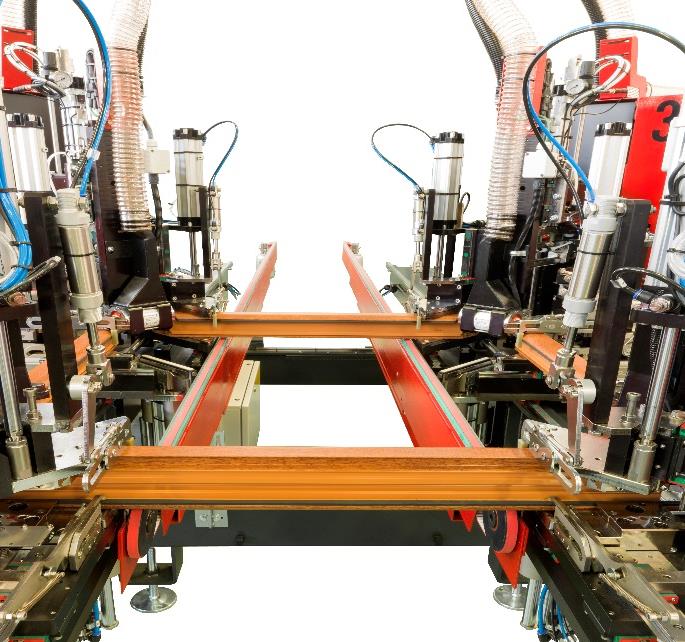

SL4FF WD es la primera soldadora CNC de 4 cabezales capaz de eliminar completamente la costura de soldadura en las esquinas, produciendo marcos de PVC con una calidad estética superior, incluso en perfiles complejos como los de efecto madera. Una tecnología revolucionaria que permite la soldadura en dos lados con geometrías diferentes (45° + 90°) para reproducir fielmente la apariencia de las ventanas de madera, sin comprometer la resistencia y la precisión.
Gracias a la tecnología patentada V-Perfect, la máquina trabaja perfiles recubiertos, pintados, laminados en madera o aluminio sin necesidad de retoques post-proceso. Todas las operaciones – fresado, posicionamiento, fusión, compresión y enfriamiento – son completamente automáticas y garantizan resultados constantes incluso en perfiles con materiales internos no soldables.
5 razones para elegir SL4FF WD
- Soldadura con efecto madera única en su género. Consigue el efecto ‘look madera’ gracias a la doble geometría de unión a 45° y 90° en caras opuestas.
- Soldaduras sin costuras sin retrabajos. Elimina el cordón gracias a la tecnología V-Perfect: superficies lisas, sin necesidad de limpieza manual.
- Máxima compatibilidad con materiales especiales. Trabaja perfiles con núcleos internos no soldables como fibra, aluminio, resina.
- Control activo del resultado final. Sistema de soldadura activa con ajustes de software para resultados a medida.
- Un solo operador, máxima eficiencia. No requiere limpiadora ni mesa giratoria: optimización de tiempos y recursos.
Detalles del Producto
SL4FF WD es la primera soldadora CNC de 4 cabezales capaz de eliminar completamente la costura de soldadura en las esquinas, produciendo marcos de PVC con una calidad estética superior, incluso en perfiles complejos como los de efecto madera. Una tecnología revolucionaria que permite la soldadura en dos lados con geometrías diferentes (45° + 90°) para reproducir fielmente la apariencia de las ventanas de madera, sin comprometer la resistencia y la precisión.
Tamaños
Longitud: 7.000 – 10.000 mm
Ancho: 7.000 mm
Altura: 2.200 mm
Peso: 5.500 – 8.000 Kg (según la configuración)
Rendimiento
Potencia instalada: 90-150 seg por chasis completo (variable)
Productividad: hasta 1 cuadro por ciclo
Operadores requeridos: 1
Alimentación y consumo
Potencia instalada: 28 kW
Tensión: 400 V
Consumo de aire por ciclo: 600 NI/min
Presión de trabajo: 7 bar
Perfiles laborales
Perfil soldable:
- Altura: 35 ÷ 180 mm
- Anchura: 40 ÷ 130 mm
- Dimensiones soldables: min. 420 x 370 mm (madera) / max. 3.500 x 6.000 mm
Funciones y procesos soportados
SL4FF WD realiza la soldadura horizontal simultánea de las 4 esquinas del marco, con sellado integrado en el ciclo. El sistema CNC permite una precisión absoluta en las dimensiones operativas y en la gestión térmica de fusión y compresión.
Trabajos principales:
- Soldadura sin costuras en 4 esquinas
- Soldadura con aspecto de madera, con un lado a 45° y el otro a 90°.
- Fresado automático previo a la soldadura
- Gestión de sellos integrada
Modos especiales:
- Soldadura en C
- Soldadura de 3 lados tipo marco de puerta U
Opciones y configuraciones
Para adaptarse a cada necesidad de producción, el SL4FF WD está disponible con una amplia gama de opciones:
- Control electrónico de contramoldes
- Aspirador de virutas integrado
- Mesa de enfriamiento automático
- Cintas de descarga móviles con movimiento lateral
- Software de conversión de archivos importados
- Monitoreo de datos de producción con trazabilidad avanzada
TECNOLOGÍA Y AUTOMATIZACIÓN

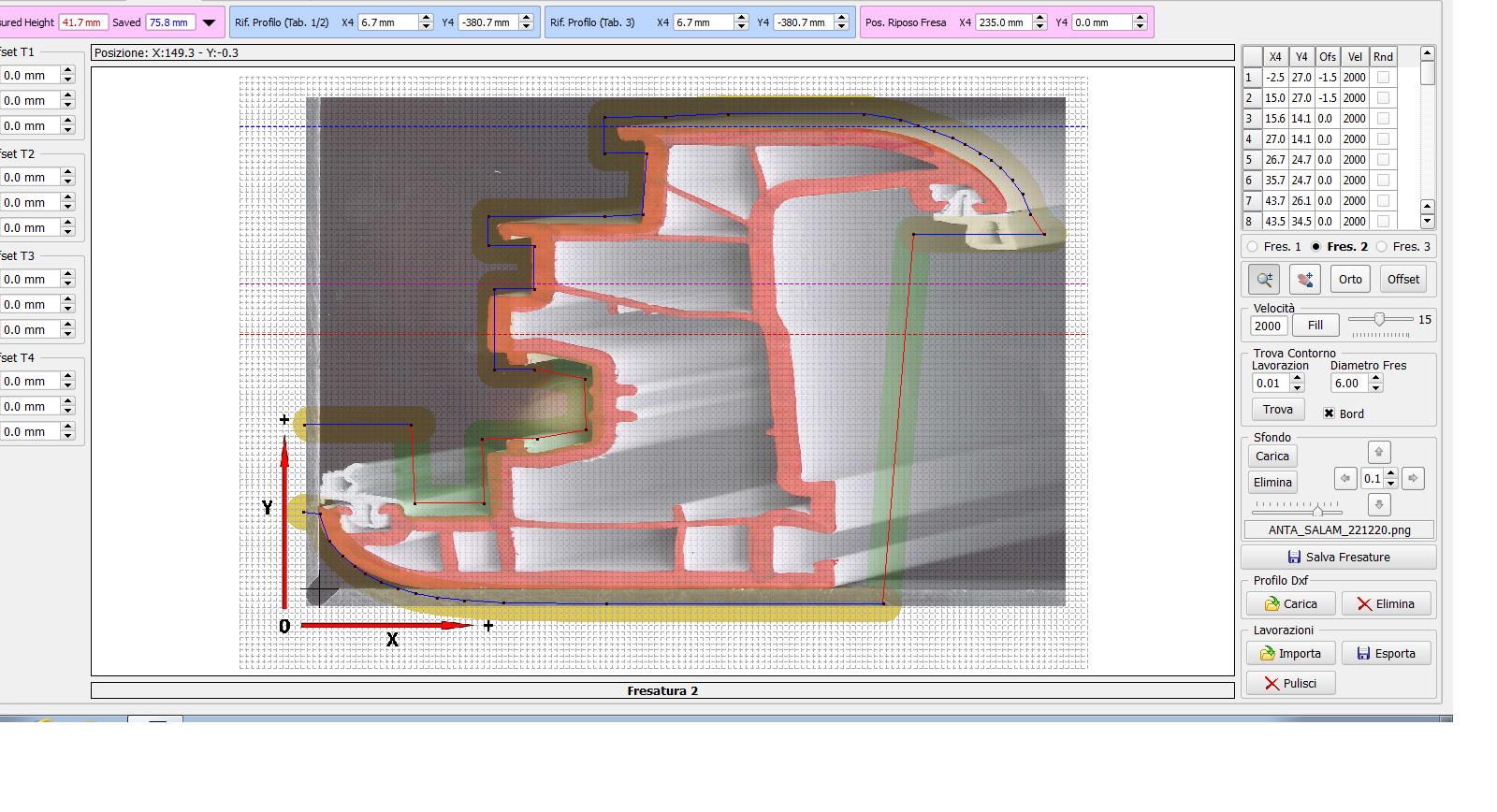

SL4FF WD integra la tecnología V-Perfect y un sistema CNC avanzado para garantizar un control digital completo. El operador puede definir parámetros detallados de fresado, moldes y ciclos de fusión directamente desde el software, anticipando el resultado final.
La máquina está preparada para la integración en ecosistemas Industria 4.0, con:
- Telecontrol y monitoreo remoto
- Compatibilidad con sistemas de gestión empresarial
- Copia de seguridad automática de parámetros a través de TAG Application
Contáctanos para descubrir si el SL4FF WD es la solución adecuada para tu producción.
