SL4 UNI
Soldadora CNC Universal de 4 Cabezas para Ángulos y Travesaños Complejos
Todas las geometrías, un solo ciclo, máxima productividad
Perfecta si:
- Soldar marcos completos con travesaños en un solo ciclo
- Tener la máxima productividad para lotes mixtos y configuraciones complejas
- Integrar el mecanizado de ángulos variables sin cambiar de máquina
- Trabajar con un solo operador
- Obtener un cordón preciso, ajustable entre 0,2 y 2 mm, incluso en superficies laminadas.
Solicita ahora la ficha técnica o habla con un experto
Todas las geometrías, un solo ciclo, máxima productividad

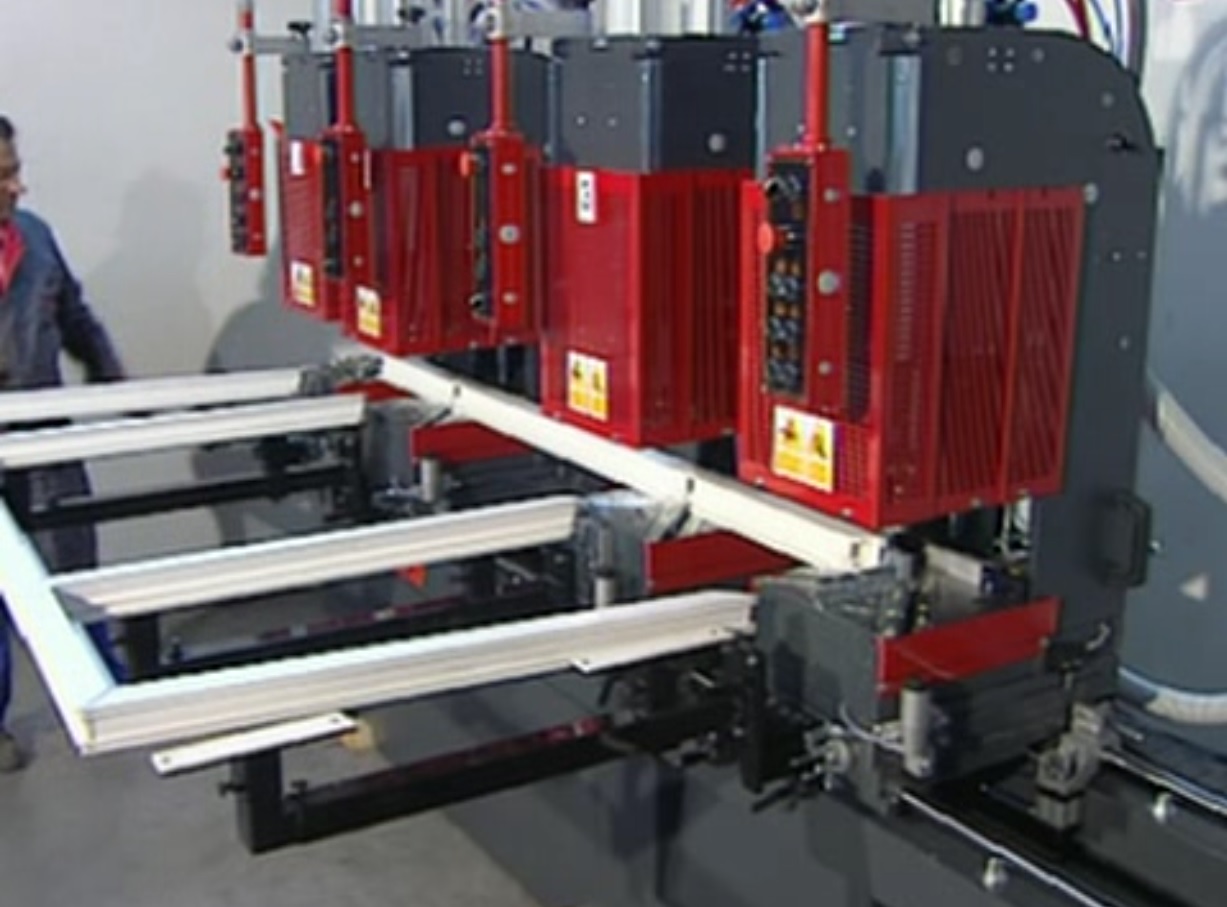

SL4 UNI es la soldadora CNC de 4 cabezales más completa de la gama Graf Synergy. En un solo ciclo de trabajo permite la soldadura simultánea de ángulos a 90° y travesaños internos en forma de «T», en cruz o en «H», incluso en combinación. Además, dos de los cuatro cabezales son rotables 90°, lo que permite realizar simultáneamente ambos extremos de un travesaño.
El sistema está diseñado para garantizar la máxima flexibilidad con ángulos soldables de 35° a 180°, gestión electrónica de las temperaturas y cuchillas limitadoras ajustables para obtener resultados perfectos en cada material.
5 razones para elegir SL4 UNI
- Una máquina para cada geometría. Soldaduras a 90°, en «T», cruz, «H» y ángulos variables de 35° a 180° en cualquier combinación.
- Ciclos combinados para marcos completos. En 2 ciclos se realiza una ventana completa con dos travesaños, lista sin trabajos posteriores.
- Modo de doble unidad. Utilizable como dos soldadoras de 2 cabezales independientes para optimizar los tiempos.
- Cordón siempre bajo control. Sistema electrónico y cuchillas ajustables para una estética perfecta en blancos, pintados y vinilados.
- Cambio rápido de plantillas. Sistema rápido de enganche/desenganche de plantillas para configuraciones en pocos segundos.
Detalles del Producto
SL4 UNI es la soldadora CNC de 4 cabezales más completa de la gama Graf Synergy. En un solo ciclo de trabajo, permite la soldadura simultánea de ángulos a 90° y travesaños internos en forma de «T», cruzados o en «H», incluso en combinación. Además, dos de los cuatro cabezales son rotables 90°, lo que permite realizar simultáneamente ambos extremos de un travesaño.
Tamaño de la máquina
Longitud: 4.000 mm
Anchura: 900 mm
Altura: 2.350 mm
Peso: 1,520 Kg
Alimentación y consumo
Potencia instalada: 13 kW
Tensión: 400 V
Consumo de aire por ciclo: 180 NI/min
Presión de trabajo: 7 bar
Características operativas
Composición: 4 cabezales en línea (2 giratorios a 90°)
Tipo de soldadura: ángulos de 90°, travesaños en “T”, cruz, “H”, ángulos variables de 35° a 180°
Modos de operación: soldaduras múltiples y combinadas
Operadores requeridos: 1
Dimensiones de trabajo
Perfil soldable:
- Altura: 40 – 200 mm
- Anchura: 40 – 130 mm (a 90°)
Opciones y configuraciones disponibles
- Base aumentada para formatos extra (peso total: 1.680 kg)
- Extensión de cabeza Dx (L = 270 mm)
- Soporte adicional para el brazo portaprofiler (1 por cabeza)
- Controsagome a medida (morsas Derecha/Izquierda, horizontales o verticales)
TECNOLOGÍA Y AUTOMATIZACIÓN
SL4 UNI es el referente para soldaduras complejas en producciones a medida. El sistema permite soldar geometrías mixtas y ángulos fuera de escuadra con rapidez, precisión y un acabado perfecto.
La interfaz de usuario intuitiva, la gestión CNC centralizada y el cambio rápido de moldes la convierten en una solución ideal para empresas que producen bajo pedido o gestionan múltiples configuraciones sin comprometer la calidad y la eficiencia.
Contáctanos para descubrir si el SL4 UNI es la solución adecuada para tu producción.
