SL4-FS

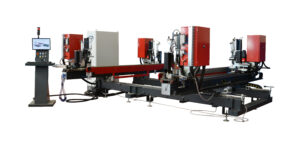

Soldadora CNC de 4 Cabezas para perfiles de PVC
Velocidad extrema, calidad constante, productividad garantizada
Perfecta si quieres:
- Aumentar la productividad hasta 480 unidades por turno, sin sacrificar la calidad.
- Saldar 4 esquinas simultáneamente con compensación electrónica de las desviaciones.
- Gestionar perfiles complejos o no estándar con absoluta precisión
- Automatizar completamente el ciclo de soldadura reduciendo el trabajo del operador.
- Integrar la soldadora en línea con las limpiadoras para un flujo continuo.
Solicita ahora la ficha técnica o habla con un experto
Velocidad extrema, calidad constante, productividad garantizada
La SL4-FS es la soldadora CNC de 4 cabezales con 7 ejes controlados, diseñada para unir en un solo ciclo los cuatro ángulos de un marco de PVC con una velocidad superior al 50% en comparación con los sistemas tradicionales.
Cada fase – posicionamiento, fusión, compresión y enfriamiento – se gestiona automáticamente, garantizando una calidad constante y repetible en el tiempo.
Gracias a su estructura reforzada, al sistema de soldadura paralela con corrección automática de desviaciones y al software desarrollado por el laboratorio R&S GRAF Synergy, el SL4-FS representa la solución definitiva para las empresas que buscan la excelencia productiva y la plena integración en las lógicas de la Industria 4.0.
5 razones para elegir SL4-FS
- +50% de productividad en 8 horas. Soldadura de alta velocidad gracias a 7 ejes CNC y movimiento sobre guías lineales y cremallera.
- Cordón a medida con cambio automático. Sistema de regulación inteligente de 0.2 a 2 mm según el perfil, para una soldadura siempre óptima.
- Corrección automática de ángulos. La soldadura paralela corrige las desviaciones dimensionales en los 4 lados, para que los cuadros siempre sean perfectos.
- Interfaz intuitiva y lectura de códigos de barras. Software fácil de usar con parámetros preestablecidos y menús guiados: gestión simple y rápida.
- Control electrónico de la temperatura. Cada código de perfil está asociado a parámetros térmicos específicos para evitar quemaduras y defectos.
Detalles del Producto
SL4-FS realiza la soldadura horizontal simultánea de las 4 esquinas de manera completamente automatizada. Cada ciclo incluye el posicionamiento digital, la soldadura con control térmico y la liberación del marco sobre la cinta, listo para la limpieza.
Tamaños
Longitud: 5.250 mm
Ancho: 2.200 mm
Altura: 1.650 mm
Peso: 3,000 kg
Rendimiento
Productividad: hasta 480 cuadros/8h*
Operadores requeridos: 1
* (valor indicativo, depende del perfil, bordillo y sistema de carga)
Alimentación y consumos
Potencia instalada: 16 kW
Alimentación: 400 V
Presión mínima: 7 bar
Consumo de aire por ciclo: 100 Nl/min
Perfiles laborales
- Altura del perfil: 40 ÷ 180 mm
- Ancho del perfil: 40 ÷ 130 mm
- Dimensiones del cuadro soldable: mín. 370×400 mm – máx. 3.200×2.800 mm
Funcionalidades y procesos soportados
Trabajos principales:
- Posicionamiento y gestión automática del ciclo
- Soldadura de 4 esquinas simultáneamente
- Soldaduras en «C»
Opciones y configuraciones personalizadas
SL4-FS se puede equipar con diferentes opciones para una configuración a medida:
- Conexión directa con limpiadoras GRAF Synergy
- Kit de soldadura de 3 lados con o sin soporte de umbral
- Motores sin escobillas para mayor precisión
- Ahorra energía para reducir el consumo
- Mesa de refrigeración
Tecnología y automatización
El sistema de manipulación CNC de 7 ejes con lectura magnética garantiza una precisión absoluta. El software GRAF permite una gestión avanzada de los parámetros, con lectura de códigos de barras, preajustes para cada perfil y diagnóstico remoto.
La SL4-FS es compatible con los estándares de la Industria 4.0 y está lista para la integración completa en los sistemas de gestión.
¿Quieres transformar tu proceso de soldadura?
Solicita ahora el folleto completo o reserva una consulta con nuestros técnicos. SL4-FS es la elección profesional para quienes buscan rendimiento, eficiencia y calidad.
