SL4-4
Soldadora CNC de 4 Cabezas para perfiles de PVC
Soldadura simultánea de las cuatro esquinas: productividad constante, precisión garantizada.
Perfecta si quieres:
- ¿Buscas una soldadora CNC fiable para producir hasta 240 cuadros por turno?
- Trabajamos perfiles de PVC con tolerancias estrictas y un acabado estético preciso.
- Necesitas un coche compacto con dimensiones reducidas.
- ¿Deseas reducir los tiempos de cambio de herramientas y las paradas de la máquina?
- ¿Buscas una solución que se integre fácilmente con las limpiadoras automáticas?
Solicita ahora la ficha técnica o habla con un experto
Soldadura simultánea de las cuatro esquinas: productividad constante, precisión garantizada.

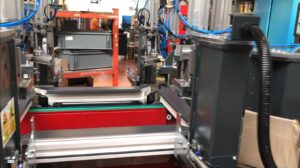

La SL4-4 es la máquina de soldadura CNC con 4 cabezales dispuestos en cuadrado, diseñada para realizar de manera totalmente automática la soldadura horizontal y simultánea de los 4 ángulos de un marco de PVC.
Gracias a la gestión en 3 ejes controlados y a su estructura compacta, garantiza procesos fluidos y repetibles a lo largo del tiempo, incluso en altos volúmenes de producción.
Desde la fase de posicionamiento hasta la soldadura, y luego la liberación de la pieza en la cinta transportadora hacia la zona de limpieza, cada paso está optimizado para minimizar la intervención del operador y maximizar la eficiencia general.
5 razones para elegir SL4-4
- Soldaduras impecables. Superficies perfectamente planas y homogéneas, incluso en ciclos continuos: calidad constante a lo largo del tiempo.
- Cambio rápido sin herramientas. Sistema de enganche/desenganche rápido para contramoldes y tela antiadherente, cero tiempos muertos.
- Quemador automático ajustable. Gestión CNC del quemado (5÷6 mm) para adaptarse a diferentes tipos de perfil.
- Sencillez de uso y formación rápida. Interfaz fácil de usar con adquisición de datos a través de USB o red TCP-IP: lista para operar de inmediato.
- Diseñada para la integración. Conectable directamente en línea con las limpiadoras Graf Synergy para crear una celda de soldadura completa.
Detalles del Producto
SL4-4 permite la soldadura simultánea de las 4 esquinas de un marco de PVC, en posición horizontal, con gestión automática de las fases de fusión, compresión y enfriamiento.
Tamaño de la máquina
Longitud: 5.250 mm
Anchura: 2.200 mm
Altura: 1.650 mm
Peso: 2,100 kg
Rendimiento
Productividad: hasta 240 cuadros / 8h*
Operadores requeridos: 1 (*según perfiles, juntas y velocidad de carga)
Alimentación y consumos
Potencia instalada: 12 kW
Tensión: 400 V
Presión mínima de ejercicio: 7 bar
Consumo de aire: 180 Nl/min
Perfiles laborales
Altura del perfil: 40 ÷ 130 mm
Anchura del perfil: 40 ÷ 130 mm
Tamaño mínimo del cuadro: 400 x 400 mm
Tamaño máximo del cuadro: 3.200 x 2.800 mm
Funcionalidades y procesos soportados
El movimiento preciso de las cabezas está garantizado por guías lineales y cremallera de alta precisión, para un control total del proceso incluso con tolerancias ajustadas. Al final del ciclo, la pieza se libera automáticamente sobre cintas de salida.
Procesos principales:
- Soldadura en 4 esquinas simultáneamente
- Ciclo completamente automático.
Opciones y configuraciones disponibles
La SL2-2 se puede personalizar con una serie de opciones adicionales para aumentar su precisión. Para ampliar las funcionalidades de la SL4-4, es posible integrar:
- Mesa de enfriamiento para optimizar los tiempos entre soldadura y limpieza
- Módulo de conexión en línea con limpiadoras automáticas Graf Synergy
Estas opciones hacen que el SL4-4 sea ideal para su integración en celdas de trabajo automatizadas y flexibles, adaptándose a las necesidades de producción más avanzadas.
Tecnología y automatización
La SL4-4 se distingue por la automatización avanzada de sus operaciones:
- Movimiento de ejes en 3 controles CNC para máxima precisión
- Sistema digital de medición de cotas con adquisición de datos por USB o red TCP-IP
- Sistema de sustitución de marcos y lienzos optimizado para un cambio de formato rápido
La máquina se puede integrar fácilmente en sistemas de producción 4.0 gracias a su conectividad y capacidad de comunicación de datos, ofreciendo así trazabilidad y optimización de los flujos.
Solicita una demo o presupuesto
Descubre cómo SL4-4 puede mejorar tu línea de producción de cerramientos: contacta ahora al equipo de Graf Synergy para recibir una consulta personalizada, solicitar la ficha técnica o reservar una demostración de la máquina en funcionamiento.
