SL3 UNI
Soldadora CNC Universal de 3 Cabezas para Ángulos y Travesaños Complejos
Máxima versatilidad para producciones a medida
Perfecta si:
- Soldar varios elementos al mismo tiempo (esquinas + traviesas)
- Gestionar configuraciones complejas con una sola máquina
- Obtener soldaduras de alta precisión en perfiles blancos, de colores o recubiertos.
- Trabajar también en ángulos fuera de escuadra de 35° a 180°.
- Optimizar el tiempo de ciclo gracias al modo de doble unidad
Solicita ahora la ficha técnica o habla con un experto
Máxima versatilidad para producciones a medida
La SL3 UNI es la soldadora CNC de 3 cabezales más versátil de la gama Graf Synergy. Diseñada para afrontar cualquier combinación constructiva, permite la soldadura simultánea de ángulos de 90°, travesaños en «T», en cruz, en «H» y ángulos variables de 35° a 180°, incluso en combinaciones entre sí.

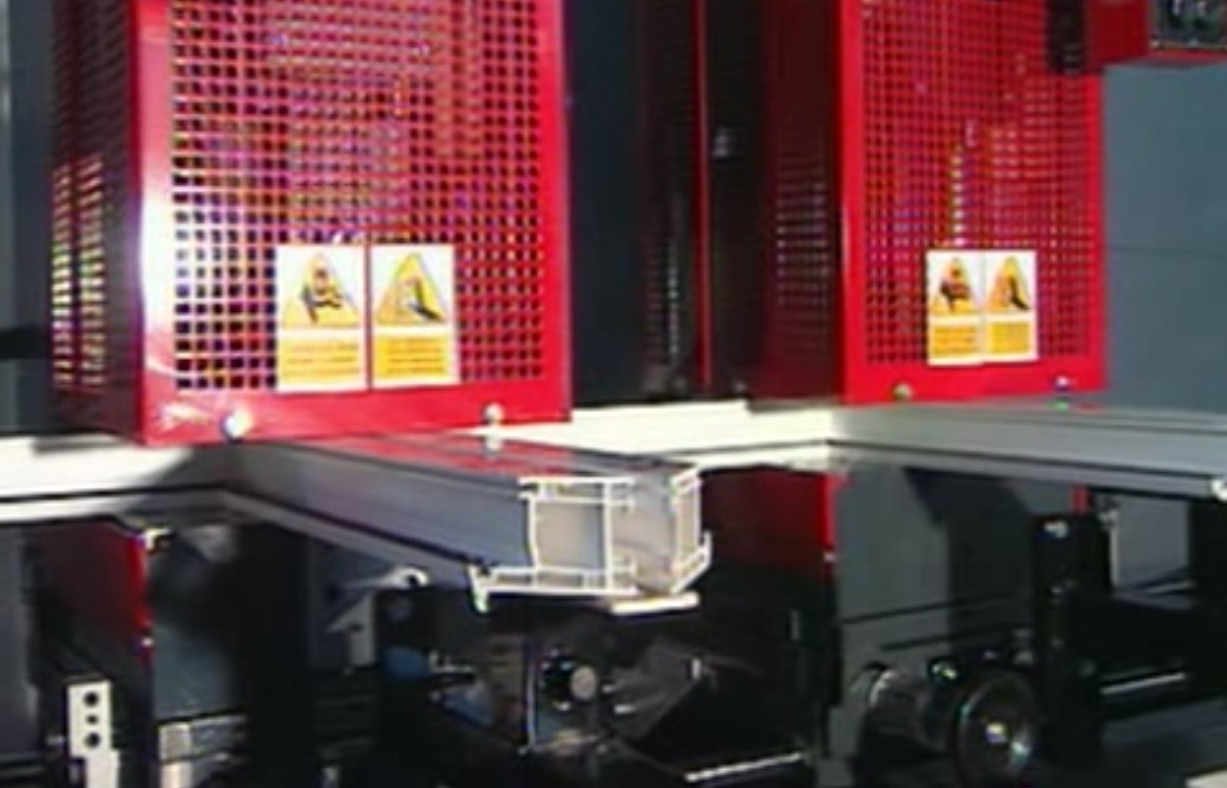

En solo dos ciclos, es posible realizar una ventana completa con travesaño central. Las tres cabezas trabajan en línea y dos de ellas son giratorias a 90° para soldar simultáneamente ambos extremos de un travesaño.
5 razones para elegir SL3 UNI
- Versatilidad absoluta. Única en la gestión de soldaduras a 90°, en ‘T’, cruzadas, en ‘H’ y en ángulos variables con las mismas cabezas.
- Modo dual. Utilizable como dos soldadoras separadas: una de un solo cabezal y otra de doble cabezal.

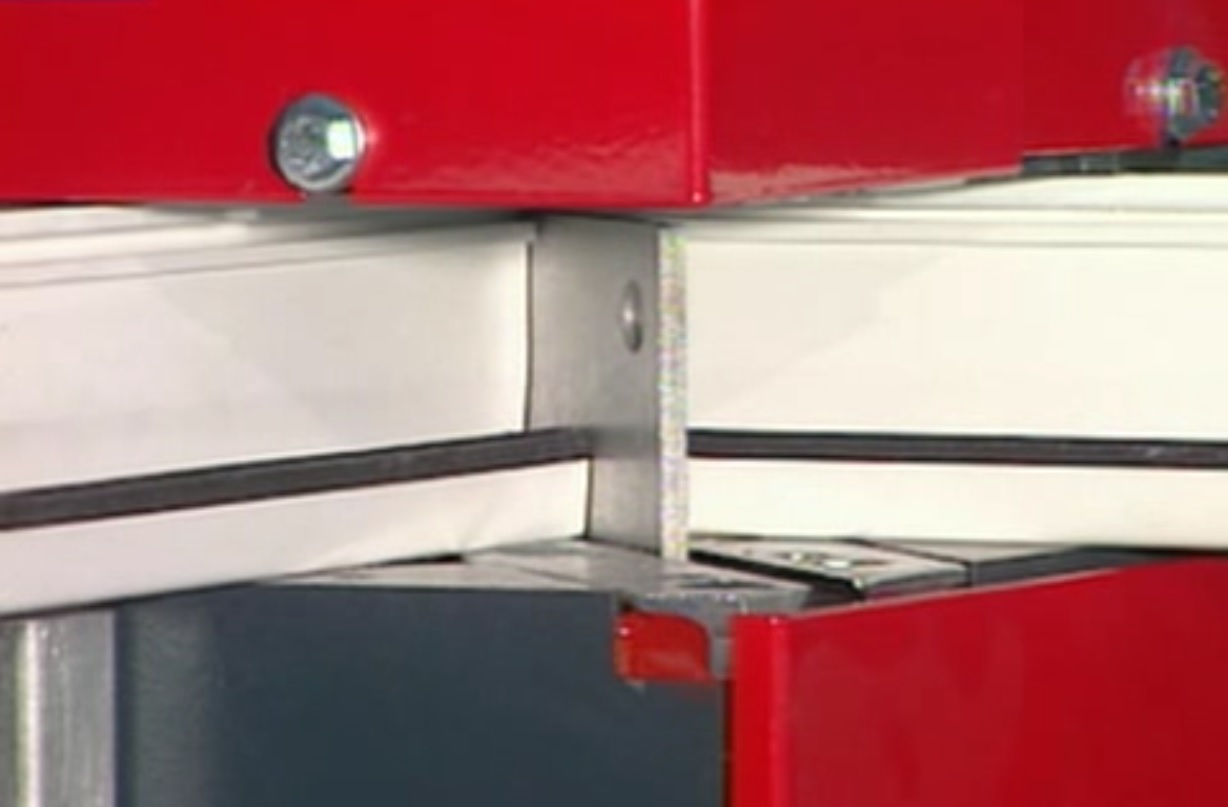

- Control electrónico avanzado. Gestión precisa de las temperaturas de las placas y cuchillos limitadores de cordón.
- Controsagome de cambio rápido. Sistema de enganche/desenganche rápido para minimizar los tiempos de preparación.
- Máxima estabilidad y calidad estética. Construcción sólida, soldaduras continuas, ajuste de bordillo entre 0,2 y 2 mm para cada necesidad estética.
Detalles del Producto
La SL3 UNI es la soldadora CNC de 3 cabezales más versátil de la gama Graf Synergy. Diseñada para afrontar cualquier combinación constructiva, permite la soldadura simultánea de ángulos de 90°, travesaños en «T», en cruz, en «H» y ángulos variables de 35° a 180°, incluso en combinaciones entre sí.
Dimensiones de la máquina
Longitud: 4.000 mm
Anchura: 750 mm
Altura: 2.350 mm
Peso: 1.200 kg
Alimentación y consumos
Potencia instalada: 13 kW
Tensión: 400 V
Consumo de aire por ciclo: 140 NI/min
Presión de ejercicio: 7 bar
Características operativas
Composición: 3 cabezales en línea (2 giratorios a 90°)
Tipo de soldadura: ángulos de 90°, T, cruz, H, ángulos variables de 35° a 180°
Modos de operación: combinados o separados
Operadores requeridos: 1
Dimensiones de trabajo
Perfil soldable:
- Altura: 40 – 200 mm
- Ancho: 40 – 130 mm (a 90°)
Opciones y configuraciones disponibles
- Extensión de cabeza Dx (L = 270 mm)
- Soporte adicional para brazo portaprofili (1 por cabeza)
- Controsagome a medida (morsas Dx-Sx, horizontales/verticales)
TECNOLOGÍA Y AUTOMATIZACIÓN
SL3 UNI está diseñada para líneas de alta flexibilidad y trabajos especiales. Las tres cabezales, que se pueden configurar de forma independiente, permiten la realización de cerramientos complejos sin necesidad de más máquinas.
El control electrónico centralizado permite la gestión precisa de la temperatura, el cordón y las secuencias operativas. La interfaz de usuario y el sistema de contramolde de cambio rápido hacen que la SL3 UNI sea ideal para quienes deben gestionar muchas variantes constructivas en poco tiempo.
Contáctanos para descubrir si el SL3 UNI es la solución adecuada para tu producción.
