SL3 FF TV
Soldadora CNC de 5 Cabezas Universal para ángulos variables y uniones múltiples
Un solo ciclo para un marco perfecto, con travesaño incluido
Perfecta si:
- Saldar traviesas internas con estética en «V» en un solo ciclo.
- Reducir la mano de obra, los tiempos de procesamiento y el uso de mesas giratorias.
- Eliminar retoques y limpiezas posteriores a la soldadura
- Garantizar precisión y acabado en cada material o revestimiento.
- Trabajar con un solo operador gracias a la automatización avanzada
Solicita ahora la ficha técnica o habla con un experto
Un solo ciclo para un marco perfecto, con travesaño incluido
La SL3 FF TV no es solo una soldadora, es un verdadero centro de producción para ventanas de PVC con travesaño soldado en «V». Esta máquina de 3 cabezales en línea permite soldar en un único ciclo los dos ángulos exteriores del marco más el travesaño central, garantizando un acabado perfecto sin necesidad de retoques.
Diseñada para mercados que requieren traviesas soldadas con una estética superior, integra la tecnología patentada V-Perfect, que elimina cualquier cordón visible incluso en perfiles laminados, pintados o con recubrimientos especiales (acrílicos, aluminio, efecto madera).
5 razones para elegir SL3 FF TV

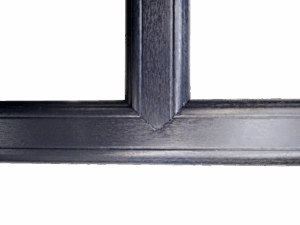

- 3 soldaduras en 1. Une simultáneamente 2 ángulos a 45° y 1 travesaño central, con tecnología de Soldadura Notch Transom.
- V-Perfect en cada superficie. Perfecta en PVC pintado, laminado, acrílico, aluminio o con efecto madera: soldadura invisible sin retoques.
- Cero acabados. La máquina sale con el chasis terminado: no se necesitan limpiadoras, mesas giratorias ni trabajos posteriores.
- Calibración automática. Sistema activo de compensación de tolerancias en corte (2 mm) y altura de perfil (0,5 mm).
- Máxima eficiencia. Con 1 solo operador y hasta 1 ciclo cada 180 segundos*, reduce tiempos y costos. (*según perfil, bordillo y carga)
Detalles del Producto
La SL3 FF TV no es solo una soldadora, es un verdadero centro de producción para ventanas de PVC con travesaño soldado en «V».
Esta máquina de 3 cabezales en línea permite soldar en un único ciclo los dos ángulos exteriores del marco más el travesaño central, garantizando un acabado perfecto sin necesidad de retoques.
Tamaño de la máquina
Longitud: 3.600 mm
Anchura: 7.000 mm
Altura: 2.500 mm
Peso: 5.000 kg
Alimentación y consumos
Potencia instalada: 25 kW
Tensión: 415 V
Consumo de aire por ciclo: 600 NI/min
Presión de trabajo: 7 bar
Características operativas
Composición: 3 Cabezas en línea
Tipo de soldadura: 2 ángulos + 1 travesaño en V
Operadores requeridos: 1
Tiempo de ciclo: hasta 1 ciclo/180 segundos*
Junta trabajada directamente durante la soldadura
Dimensiones de trabajo
Marco:
- Dimensiones máximas: 3.200 mm
- Dimensiones mínimas: 400 x 750 mm
Perfil:
- Altura: 60 – 82 mm
- Anchura: 60 – 110 mm
- Traverso estándar: ancho 70 mm
Opciones y configuraciones disponibles
- Monitoreo de producción (tiempos de cambio de contrapesos, descarga, ciclo)
- Aspirador para soldadora sin cordón
- Software para la conversión de datos importados
- Sistema electrónico de control de contracurvatura
TECNOLOGÍA Y AUTOMATIZACIÓN

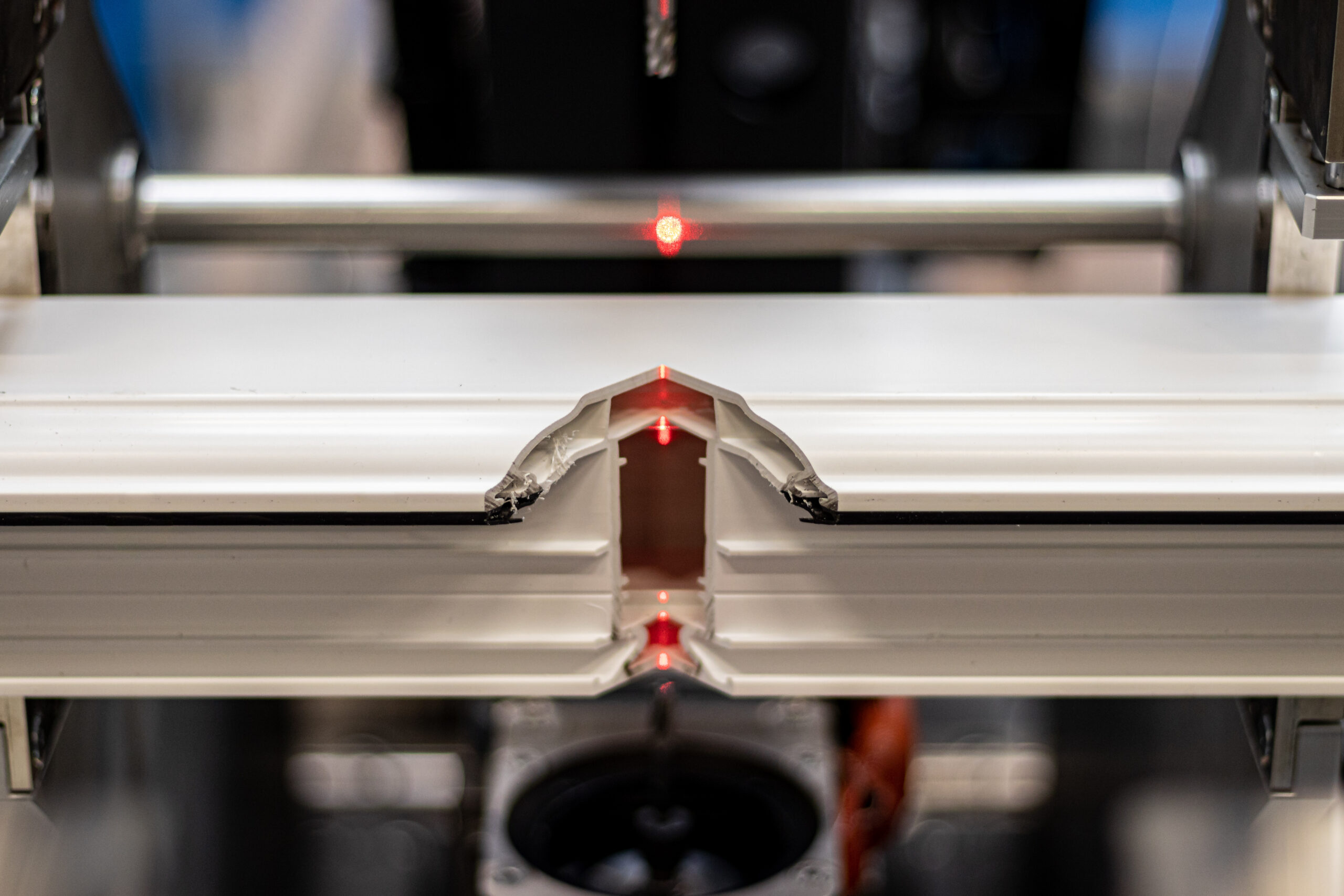

SL3 FF TV integra todas las funciones de soldadura en un solo ciclo automático: fresado con sistema de alta velocidad, posicionamiento a las cotas, fusión, compresión, enfriamiento y liberación de perfiles.
El posicionamiento del contrafuerte superior se gestiona mediante un sistema de bloqueo magnético. La quemadura es ajustable (5-6 mm) y todas las tolerancias se compensan automáticamente.
Solución ideal para quienes buscan productividad, precisión y calidad estética sin compromisos, con plena compatibilidad con la Industria 4.0.
Contáctanos para descubrir si el SL3 FF TV es la solución adecuada para tu producción.
