SL2 UNI
Soldadora CNC de 2 Cabezas Universal para Ángulos Variables y Transversales
Versatilidad total, geometrías sin límites
Perfecta si:
- Realizar traviesas complejas con una sola máquina
- Soldar ángulos variables de 35° a 180° con precisión CNC
- Tener un soldador compacto pero extremadamente flexible
- Reducir los tiempos de cambio de producción gracias al sistema rápido de ajuste.
- Soldar perfiles blancos, laminados o pintados con control del cordón.
Solicita ahora la ficha técnica o habla con un experto
Versatilidad total, geometrías sin límites
La SL2 UNI es la soldadora CNC de 2 cabezales de Graf Synergy, diseñada para afrontar cualquier configuración constructiva. En un único ciclo de trabajo, es posible realizar la soldadura simultánea de dos ángulos a 90°, de travesaños internos en ‘T’, cruzados o en ‘H’, o una combinación de ambos. Además, gracias a la cabeza orientable, se pueden soldar ángulos variables de 35° a 180°.
Una máquina flexible, compacta y robusta, perfecta para producciones a medida y cerramientos especiales con alta precisión y calidad estética.
5 razones para elegir SL2 UNI
- Geometrías mixtas en un solo ciclo. Permite combinaciones de soldadura a 90°, T, H, cruz y ángulos variables.
- Precisión angular total. Escala graduada y sistema de bloqueo/desbloqueo rápido para una configuración intuitiva y precisa.
- Plantillas intercambiables. Sistema de cambio rápido para reemplazar plantillas en tiempos muy reducidos.
- Control térmico avanzado. Gestión electrónica de la temperatura de las placas y de los cuchillos limitadores de cordón.
- Compacto y potente. Estructura sólida y compacta con 2 cabezales independientes y posibilidad de extensión para formatos XL.
Detalles del Producto

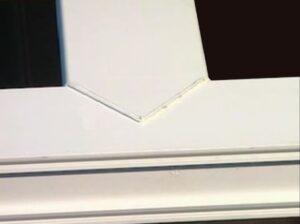

La SL2 UNI es la soldadora CNC de 2 cabezales de Graf Synergy, diseñada para afrontar cualquier configuración constructiva. En un único ciclo de trabajo, es posible realizar la soldadura simultánea de dos ángulos a 90°, de travesaños internos en «T», cruzados o en «H», o una combinación de ambos. Además, gracias a la cabeza orientable, se pueden soldar ángulos variables de 35° a 180°.
Tamaño de la máquina
Longitud: 3.000 mm
Ancho: 800 mm
Altura: 2.350 mm
Peso: 965 kg
Alimentación y consumo
Potencia instalada: 5 kW
Tensión: 400 V
Consumo de aire por ciclo: 90 NI/min
Presión de trabajo: 7 bar
Características operativas
Composición: 2 cabezas en línea
Tipo de soldadura: ángulos a 90°, travesaños en «T», cruz, «H» y ángulos variables de 35° a 180°.
Operadores requeridos: 1
Dimensiones de trabajo
Perfil soldable:
- Altura: 40 – 200 mm
- Anchura: 40 – 130 mm (a 90°)
Longitud útil (entre cabezales):
- Estándar: máx. 2.430 mm
- Con base aumentada (opcional): máx. 3.430 mm
Opciones y configuraciones disponibles
- Base ampliada para longitudes extra
- Extensión de cabeza Dx (L = 270 mm)
- Controsagome a diseño (morsas Dx-Sx, horizontales/verticales)
- Soporte adicional para brazo portaprofili (1 por cabezal)
TECNOLOGÍA Y AUTOMATIZACIÓN

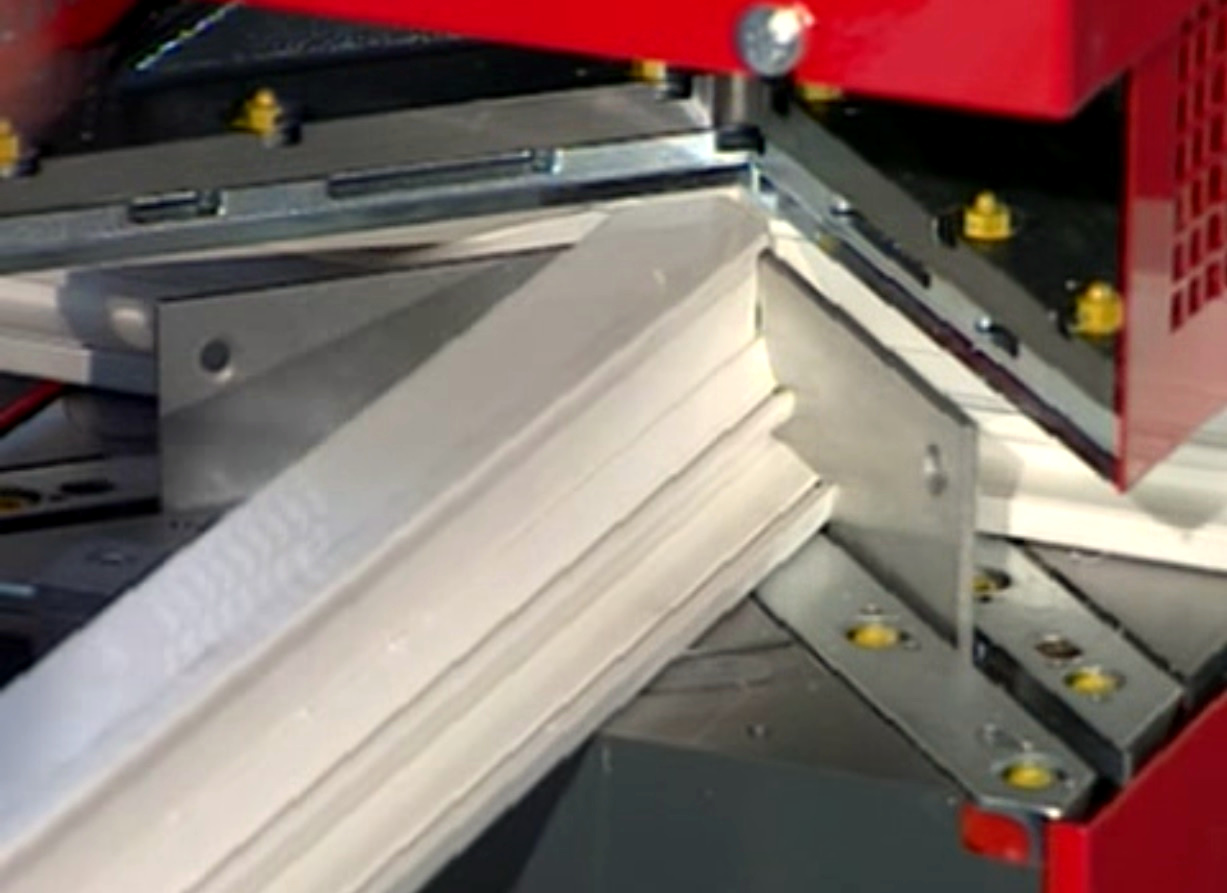

SL2 UNI combina robustezza mecánica y flexibilidad operativa. Cada cabezal puede girar 90° para realizar soldaduras simultáneas en ambos extremos de un travesaño, mientras que el sistema de bloqueo de perfiles permite una configuración rápida y segura.
La instalación está diseñada para adaptarse a todas las necesidades de producción, desde pequeñas series hasta pedidos más complejos, incluso con perfiles especiales o con altos requisitos estéticos.
Contáctanos para descubrir si el SL2 UNI es la solución adecuada para tu producción.
