SD 500 S7
Sierra ingletadora de doble cabezal de alta capacidad para PVC y Aluminio
Cortes rápidos y precisos, incluso en doble perfil con ángulos variables
Perfecta si…
- Fabricas ventanas de PVC o aluminio y buscas la máxima flexibilidad en el corte.
- ¿Quieres cortar dos perfiles al mismo tiempo para aumentar la productividad?
- Buscas un coche preciso, estable y fiable incluso con altos volúmenes.
- Debes hacer cambios de ángulo rápidos sin corregir las longitudes.
- Trabajos que requieren cortes intermedios gracias a paradas mecánicas dedicadas.
Solicita ahora la hoja técnica o habla con un experto
Cortes rápidos y precisos, incluso en doble perfil con ángulos variables

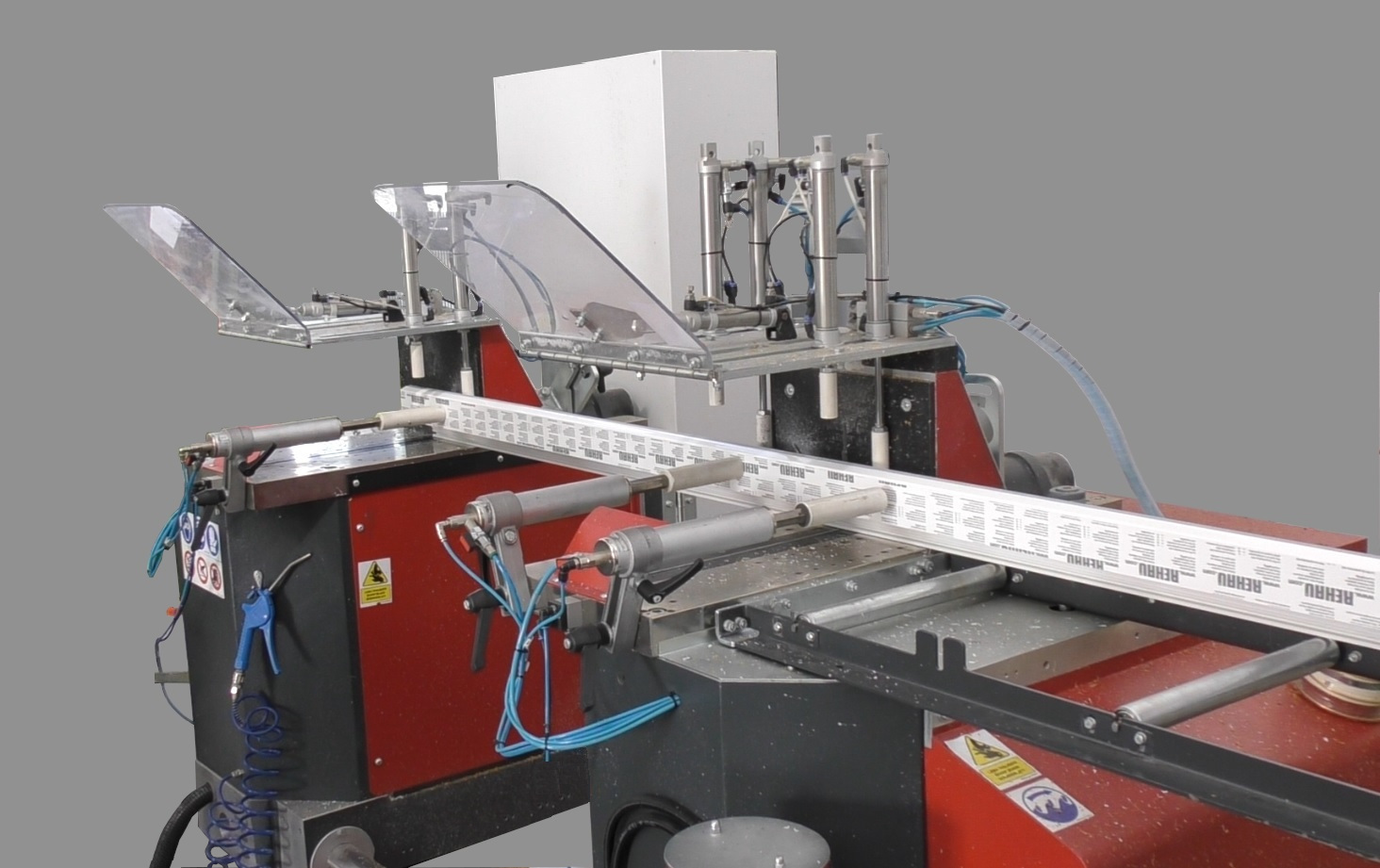

La SD 500 S7 es una sierra de corte de doble cabezal oleopneumática con control electrónico, diseñada para el corte preciso y repetible de perfiles de PVC y aluminio.
Equipado con una cabeza fija y una cabeza móvil con posicionamiento automático a través de un eje controlado, permite procesos rápidos y flexibles, ideales para producciones industriales de alta frecuencia.
La robusta estructura de acero y aluminio garantiza estabilidad y durabilidad a lo largo del tiempo, mientras que el sistema de elevación vertical de las cuchillas de Ø 500 mm con inclinación neumática interna (de 90° a 45°) elimina la necesidad de correcciones manuales en los tramos angulares.
El control se realiza a través de un panel de mando deslizante con gestión bimanual para garantizar la máxima seguridad y ergonomía.
5 razones para elegir la SD 500 S7
- Estructura ultra resistente. Chasis de acero y aluminio diseñado para ofrecer estabilidad y precisión incluso en un uso intensivo.
- Corte simultáneo en doble perfil. Las cuchillas de Ø 500 mm con carrera aumentada permiten trabajar en dos piezas al mismo tiempo.
- Sin corrección de medida. Inclinación neumática interna de 90° a 45°: cambios de ángulo rápidos y precisos sin compensaciones manuales.
- Versatilidad de corte. Maneja perfiles de aluminio y PVC, con múltiples configuraciones y cortes intermedios gracias a los topes mecánicos.
- Aspiración y mordazas optimizadas. Equipado con 4 bocas de Ø 100 mm para la aspiración de virutas y mordazas neumáticas verticales/horizontales para sujetar firmemente los perfiles.
Detalles del Producto
La SD 500 S7 permite cortes precisos y limpios en perfiles simples o dobles, incluso con ángulos complejos. Las dos cuchillas de elevación vertical y el sistema oleopneumático garantizan estabilidad y calidad constante. El mando bimanuall, junto con el cuadro de mandos deslizante, optimiza la ergonomía para el operador.
Tamaños
Longitud: 4.500 mm
Anchura: 1.300 mm
Altura: 1.650 mm
Peso: 1,050 kg
Rendimiento operativo
Modo: manual o automático (importación de lista de corte a través de USB o red Ethernet)
Longitud de corte útil: de 325 mm a 5.300 mm*
Operadores requeridos: 1
(*longitud máxima variable según la base: 3.300 / 4.300 / 5.300 mm)
Alimentación y consumos
Potencia instalada: 6 kW
Tensión: 400 V trifásica
Presión mínima: 7 bar
Consumo de aire por ciclo: 40 Nl/min
Perfiles laborales
Materiales: PVC y Aluminio
Cortes configurables: +45°/-45°, +45°/90°, 90°/-45°, 90°/90°
Opciones y configuraciones disponibles
- Bases de 4.300 o 5.300 mm
- Rodillos de cabeza fija y móvil
- Aspirador de 2 bolsas (4 salidas Ø 100 mm)
- Frenos mecánicos para corte corto y en punta
- Grupo de corte corto en punta con desecho neumático
- Etiquetadora manual
- Controsagome a medida (corte sencillo o doble)
- Software para el corte de escuadras y perfiles extralargos
- Fly Optimizer: software para la optimización dinámica de barras
Tecnología y automatización
Controlada por un sistema electrónico avanzado, la SD 500 S7 permite una gestión automática del ciclo de corte y la importación directa de los datos de producción. Está preparada para la integración en plantas de Industria 4.0 con teleasistencia, trazabilidad y gestión digital.
Contacta hoy a GRAF Synergy para recibir el folleto detallado y descubrir cómo la SD 500 S7 puede mejorar la productividad de tu departamento de corte.
