HDMV
Estación automática para el montaje de bisagras en marcos de PVC y aluminio
Automatiza el montaje de las bisagras y aumenta la productividad sin comprometer la precisión ni el espacio
Perfecta si quieres:
- Reducir drásticamente los tiempos de montaje de las bisagras
- Automatizar la perforación, inserción y atornillado en un único ciclo
- Trabajar con precisión constante incluso en marcos ya soldados.
- Integrar perfectamente el proceso en una línea automatizada
- Ahorrar espacio y mano de obra
Solicita ahora la ficha técnica o habla con un experto
Automatiza el montaje de las bisagras y aumenta la productividad sin comprometer la precisión ni el espacio
HDMV es una estación de trabajo CNC de ejes múltiples controlados, diseñada para automatizar completamente la fase de perforación, inserción y atornillado de bisagras en marcos de PVC o aluminio, incluidos los montantes intermedios.
Gracias a su estructura de acero electrosoldado y a un sistema de mordazas neumáticas horizontales y verticales, ofrece una estabilidad absoluta y una precisión milimétrica en cada operación.

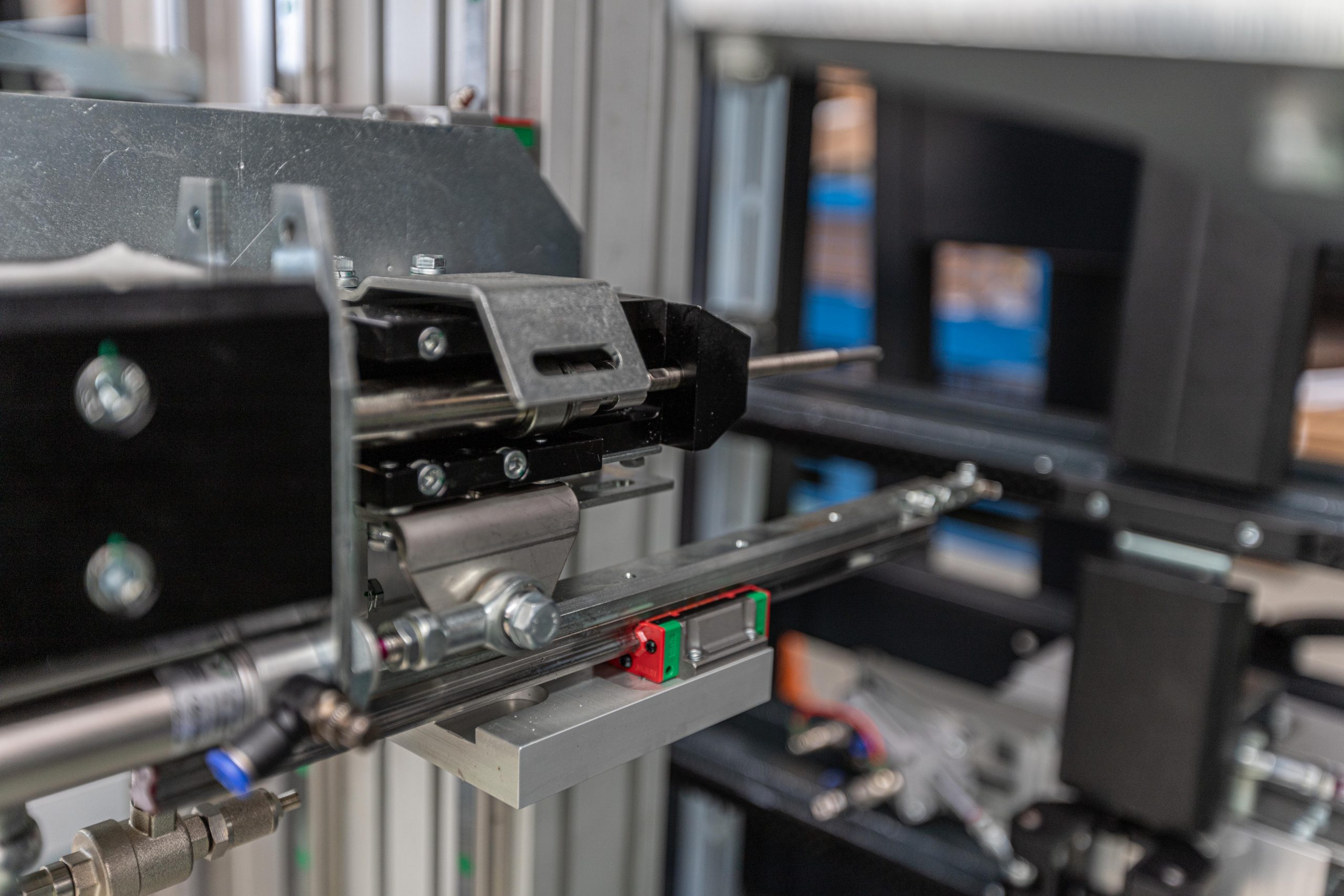

El banco está equipado con una cabeza múltiple para perforaciones simultáneas, almacenes para bisagras, un sistema de agarre automatizado y atornilladores con carga automática de tornillos.
El sistema detecta automáticamente el ancho interno de la cavidad del perfil de vidrio para definir con precisión la posición de los agujeros.
Una solución ideal para integrar la fase de montaje en una línea de producción completamente automatizada.
5 razones para elegir HDMV
- Montaje completamente automático. Gestiona cada fase sin intervención manual continua: posicionamiento, perforación, inserción, atornillado.
- Precisión garantizada por mediciones activas. El sistema detecta automáticamente el canal del cristal y coloca cada agujero de manera impecable.
- Integración en línea perfecta. Se conecta fácilmente a soldadoras y otros centros de trabajo para un flujo productivo continuo.
- Compacta pero completa. Una única máquina para tres procesos complejos, con un diseño que ahorra espacio.
- Interfaz intuitiva y configuración rápida. La configuración CNC es fácil de usar incluso para operadores con poca experiencia.
Detalles del Producto
HDMV es una estación de trabajo CNC de ejes múltiples controlados, diseñada para automatizar completamente la fase de perforación, inserción y atornillado de bisagras en marcos de PVC o aluminio, incluidos los montantes intermedios.
Tamaño de la máquina
Longitud: 8.200 mm
Anchura: 4.700 mm
Altura: 3.000 mm
Peso: 3.500 kg
Rendimiento operativo
Operadores requeridos: 1 (solo para carga de bisagras y tornillos)
(*el tiempo varía según el tipo de marco y la configuración)
Alimentación y consumo
Potencia instalada: 10 kW
Alimentación: 400 V
Presión mínima de ejercicio: 8 bar
Consumo de aire: 100 Nl/min
Perfiles laborales
Dimensiones de los cuadros trabajables: hasta 3.200 x 2.800 mm (según la soldadora utilizada)
Funcionalidades y procesos soportados
HDMV realiza automáticamente todas las operaciones de:
- Perforación de marcos y montantes intermedios
- Instalación y atornillado de bisagras
- Detección automática del cristal de la ventana
- Atornillado con ajuste automático de profundidad
- Secuencia de reinicio automático al final del ciclo
Opciones y configuraciones
Disponibles bajo petición para una máxima adaptabilidad:
- Carga del lado derecho o izquierdo
- Alfombra ampliada para perfiles «Dormat Large»
- Cabezas dobles para diferentes marcas de ferretería
Cabezas con rotación de 90° para perforar travesaños de ventanas abatibles.
Tecnología y automatización
HDMV integra un sistema CNC con sensores y automatizaciones avanzadas. Cada operación es trazable y gestionable incluso de forma remota. La máquina está preparada para la integración con sistemas de gestión y entornos de Industria 4.0, lo que también permite el mantenimiento predictivo.
