Mesa automática para taladrar bisagras en puertas de PVC
Perforación automática de alta precisión, justo después de la soldadura
Perfecta si quieres:
- Automatizar la perforación de bisagras reduciendo las intervenciones manuales.
- Elimina errores de posicionamiento gracias a referencias precisas.
- Reducir el espacio ocupado a la salida de la soldadora
- Integrar en línea un proceso que a menudo es manual.
- Aumentar la calidad y la repetibilidad de las puertas
- Trabajar incluso con un solo operador
Solicita ahora la ficha técnica o habla con un experto
Máxima eficiencia en la fase post-soldadura
HDHS es el banco automático diseñado por GRAF Synergy para optimizar la fase de perforación de las bisagras en puertas de PVC.

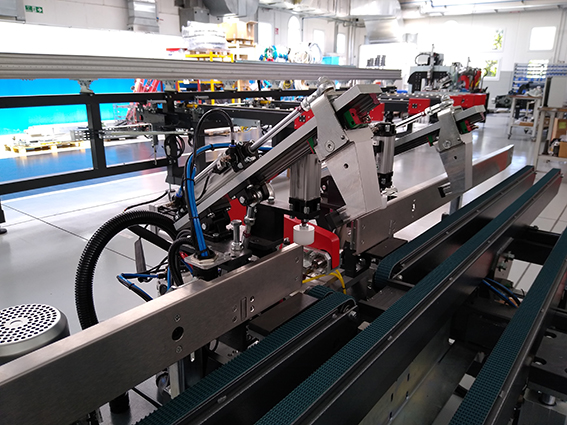

Gracias a su cabeza de perforación bidireccional y al bloqueo neumático preciso, HDHS garantiza resultados rápidos, repetibles y perfectamente alineados, partiendo del referente geométrico más fiable: el borde exterior del marco.
Diseñado para ser instalado justo después de la soldadora, el HDHS no solo automatiza una fase crítica del proceso, sino que también puede reemplazar completamente la tradicional mesa de enfriamiento, reduciendo el espacio y la mano de obra.
Una aliada perfecta para los fabricantes de cerramientos que desean aumentar la productividad, evitar errores manuales e integrar fácilmente el procesamiento de bisagras en una línea compacta.
5 razones para elegir HDHS
- Perforación automática y precisa. Gracias al posicionamiento mecánico de la cabeza y a la referencia en el borde exterior de la puerta, cada agujero está perfectamente alineado.
- Menos operadores, menos errores. La máquina mueve y saca el cuadro de forma autónoma, permitiendo que un solo operador gestione todo el ciclo.
- Integración inteligente. Puede reemplazar la mesa de refrigeración: mismo tamaño, una función más, sin tiempo perdido.
- Calidad constante en cada ciclo. La profundidad de perforación es gestionada por un regulador automático: cada hoja está lista para el montaje, sin retoques.
- Interfaz sencilla e intuitiva. Configuración y gestión intuitivas: incluso el personal sin experiencia puede operar con confianza.
Detalles del Producto

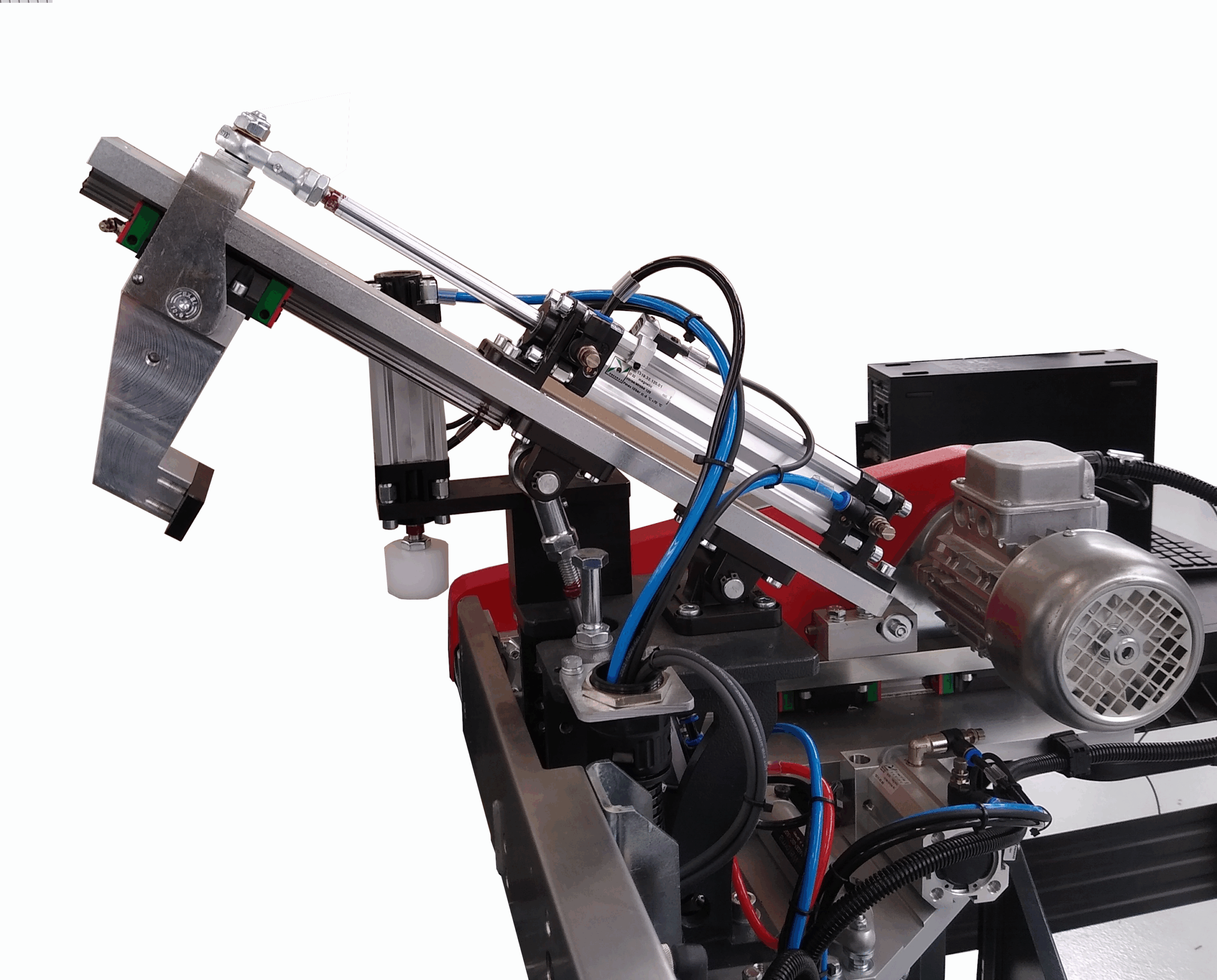

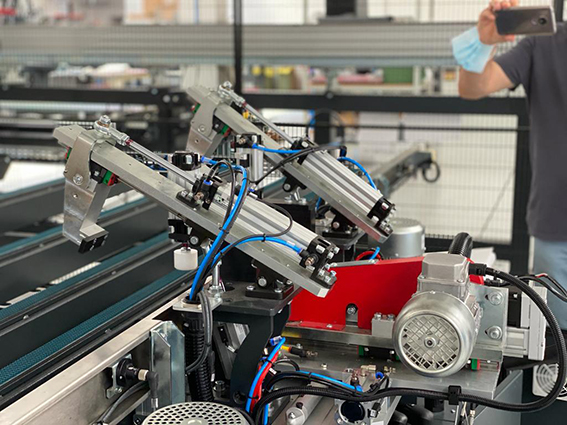

HDHS está específicamente diseñado para realizar la perforación de las bisagras en puertas de PVC. Su estructura compacta y funcional alberga una cabeza de perforación bidireccional con posicionamiento mecánico, y un conjunto de mordazas neumáticas (2 horizontales + 2 verticales) que garantizan el perfecto bloqueo de la puerta durante el proceso de trabajo.
Tamaños
Longitud: 4.000 mm
Anchura: 1.400 mm
Altura: 3.500 mm
Peso: 1.200 kg
Rendimiento
Productividad: depende de la velocidad de la soldadora conectada
Operadores requeridos: 1
Alimentación y consumo
Potencia instalada: 2 kW
Tensión de alimentación: 400 V
Presión mínima de funcionamiento: 7 bar
Consumo de aire por ciclo: 10 Nl/min
Perfiles laborales
Dimensiones mínimas: 370 x 300 mm
Dimensiones máximas: 2.800 x 1.000 mm
Funcionalidades y procesos soportados
Todo el ciclo de perforación está optimizado para tiempos rápidos y una absoluta repetibilidad, lo que permite evitar retrabajos o correcciones manuales.
Trabajos principales: Agujeros para bisagras en puertas después de la soldadura
Opciones y configuraciones
HDHS se puede configurar a medida para adaptarse a diferentes niveles de automatización y diseños de producción.
Entre las opciones disponibles:
- Posicionamiento de la cabeza en eje controlado: para una mayor flexibilidad e integración con software de gestión CNC
- Configuraciones personalizadas para diseños compactos o flujos de producción dedicados
Gracias a su modularidad, HDHS se adapta tanto a pequeñas líneas semiautomáticas como a sistemas completamente automatizados.
Tecnología y automatización: la automatización al servicio de la precisión
La máquina está gestionada por una lógica neumática de alta fiabilidad, integrada con un regulador automático de profundidad que asegura uniformidad en cada operación.
Disponible en versión integrable en sistemas digitales, HDHS puede ser preparado para la Industria 4.0 y conectado a través de etiquetas aplicativas para control remoto, copias de seguridad y asistencia predictiva.
GRAF Synergy garantiza un soporte técnico completo, desde la instalación hasta la formación operativa, incluyendo el mantenimiento avanzado en la nube.
¿Quieres hacer más rápida y precisa la perforación de las puertas?
Descarga la brochure para descubrir todos los detalles técnicos y las configuraciones disponibles.
Contáctanos para recibir un presupuesto a medida o para organizar una demostración del sistema HDHS, en vivo o de forma remota.
Nuestro equipo está a tu disposición para ayudarte a integrar esta solución en tu línea de producción.
