FAZ IV
Banco automático para el montaje de herrajes en puertas de PVC
Automatización completa para el premontaje de herrajes: más velocidad, menos errores, máxima productividad
Perfecto si quieres…
- Eliminar los cuellos de botella en la fase de preensamblaje de herrajes
- Automatizar un proceso con alta incidencia de error humano
- Reducir el número de operadores a lo largo de la línea de producción
- Integrar el montaje de herramientas en un flujo 4.0 con trazabilidad completa
- Trabajar también en el ante con intercambio de golpes.
- Mantener ciclos rápidos y continuidad operativa
Solicita ahora la ficha técnica o habla con un experto
Automatización completa para el premontaje de herrajes: más velocidad, menos errores, máxima productividad

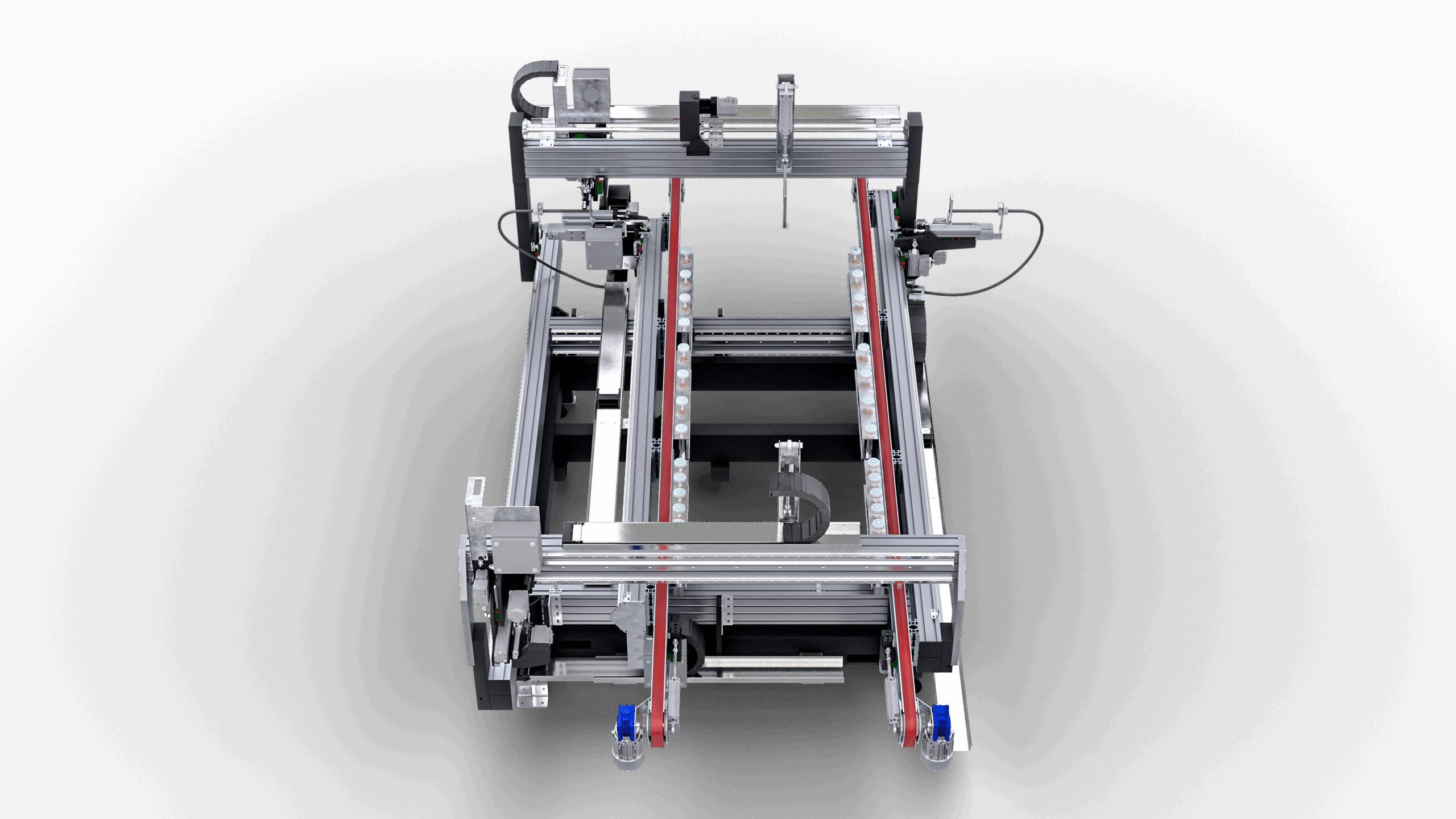

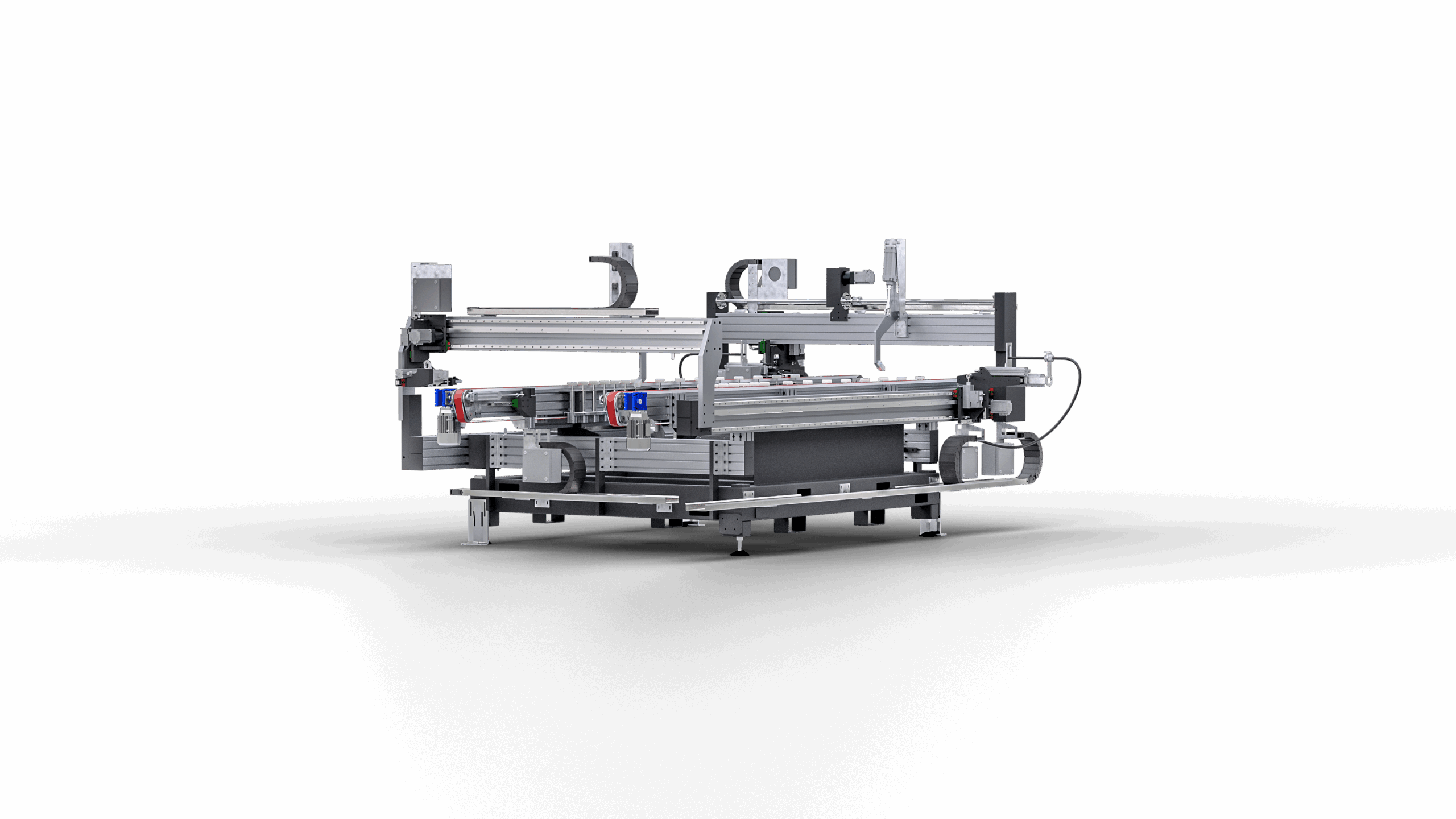

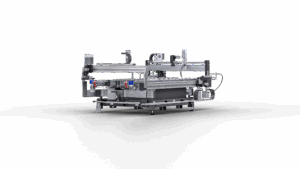

El FAZ IV es la mesa diseñada para automatizar el montaje y atornillado de herrajes en puertas de PVC, reduciendo drásticamente los tiempos de ciclo y la intervención humana.
Compuesto por 2 o 3 estaciones (banco/bancos de preparación + mesa de atornillado), puede integrarse en una línea de producción automatizada y permite completar una puerta terminada en apenas 50 segundos.
El sistema gestiona automáticamente varios tipos de tornillos, selecciona el correcto y ajusta de forma autónoma la profundidad de atornillado. Gracias a la interfaz gráfica intuitiva, incluso los operadores sin experiencia pueden gestionar el proceso sin errores. Toda la estructura está preparada para el montaje de puertas con cambio de golpe, garantizando una flexibilidad total.
5 razones para elegir FAZ IV
- Ciclo ultraveloz. Realiza una puerta completa cada 50 segundos aproximadamente, sin importar el tamaño.
- Producción continua. Mientras se atornilla una estructura, la siguiente puede estar preensamblada: cero tiempos muertos.
- Selección automática de tornillos. El sistema reconoce la herramienta y elige el tornillo correcto, ajustando también la profundidad.
- Interfaz guiada. El software asiste al operador paso a paso, incluso en presencia de variantes complejas.
- Integración completa. Compatible con sistemas de transporte automatizados y preparado para la verticalización o salida horizontal.
Detalles del Producto
El banco FAZ IV está compuesto por:
- Bancos de preparación: uno o dos, con guía para la colocación de los elementos e indicación de compartimentos.
- Mesas de atornillado automático: portal con 4 atornilladores de alta velocidad, ajuste automático de profundidad y selección de tornillos.
Todo el proceso está controlado numéricamente, con movimiento automático entre las estaciones. El sistema también está optimizado para herramienta de intercambio de punzón.
Dimensiones (Banco estándar + Portal de atornillado)
Longitud: 7.950 mm
Ancho: 3.000 mm
Altura: 2.510 mm
Peso: 6.000 kg
Dimensiones del banco adicional
Longitud: 3.000 mm
Ancho: 2.000 mm
Altura: 2.510 mm
Peso: 1,580 kg
Rendimiento
Tiempo de ciclo: ~50 seg/anta*
(*según perfil, herramienta y dimensiones)
Operadores requeridos: 1 – 2
Dimensiones de la hoja de trabajo
Max: 2.700 x 1.500 mm
Min: 350 x 350 mm
Perfiles laborales
Anchura máxima: 130 mm
Ancho mínimo: 50 mm
Alimentación y consumo
Potencia instalada: 9 kW
Tensión: 400 V
Consumo de aire: 500 Nl/min
Presión mínima: 7 bar
Opciones y configuraciones
El FAZ IV está disponible en diversas configuraciones:
- Programación de herrajes según el tipo de ventana
- Grupo de mordazas para montar un stulp en la mesa de preparación
- Variante para el uso de tornillos especiales o medidas no estándar
- Estación de salida horizontal o con verticalización automática
Tecnología y automatización avanzada
FAZ IV está equipado con:
- Software propietario con interfaz gráfica intuitiva
- Trazabilidad completa de los procesos
- Diagnóstico remoto
- Configuración de ERP
- Listo para la Industria 4.0: máximo control e integración en los procesos digitales empresariales
¿Quieres automatizar el montaje de herrajes sin compromisos?
Descarga la brochure completa o contáctanos para una consulta personalizada. FAZ IV es la solución para instalaciones que desean aumentar su eficiencia, velocidad y control.
