FAZ II
Centro de montaje de herrajes automatizado para ventanas de PVC
Aumenta la productividad y reduce la mano de obra en el ensamblaje de herramientas
Perfecto si deseas:
- Automatizar el montaje de herrajes reduciendo la dependencia del operario.
- Aumentar el número de piezas trabajadas por turno sin sacrificar la calidad
- Estandarizar el proceso reduciendo errores manuales y retrabajos.
- Optimizar los espacios en el taller con una máquina compacta e integrable.
- Conectar el banco a una línea de producción existente con sistemas automatizados.
Solicita ahora la ficha técnica o habla con un experto
Aumenta la productividad y reduce la mano de obra en el ensamblaje de herramientas

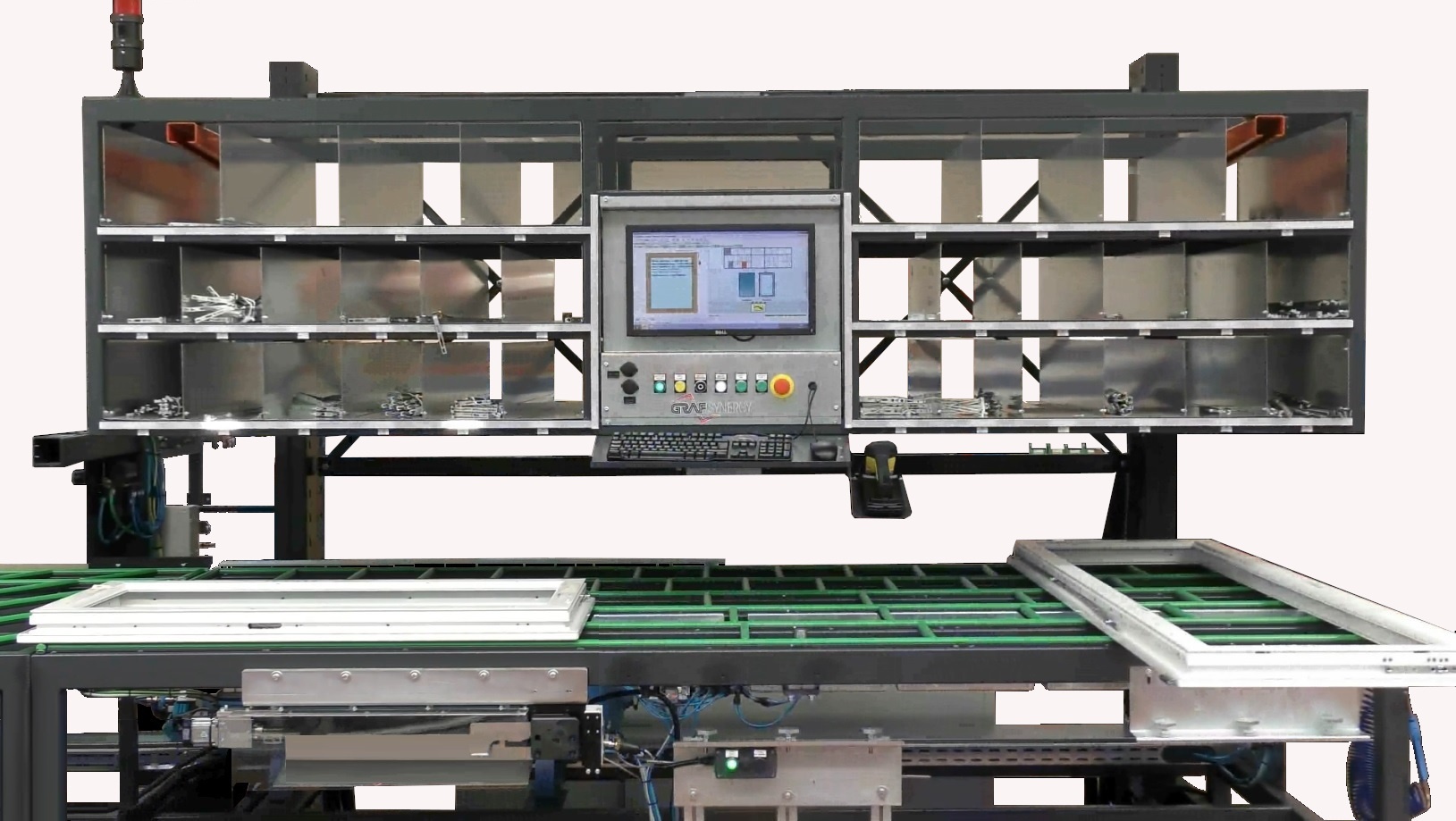

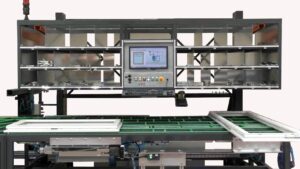

El FAZ II es un centro de trabajo compacto y automatizado diseñado por GRAF Synergy para acelerar y estandarizar el montaje de herrajes en puertas de PVC. Gracias a su doble estación – banco de preparación y mesa de atornillado – permite ensamblar hasta 240 cuadros por turno, con un solo operador.
Mientras se atornilla el primer marco, el siguiente ya puede ser preensamblado, garantizando un flujo de producción continuo y sin interrupciones.
Equipado con software inteligente, selección automática de tornillos y dispositivos de alta velocidad, el FAZ II se integra fácilmente en las líneas de producción existentes, mejorando la eficiencia y reduciendo los tiempos de configuración.
5 razones para elegir FAZ II
- Producción continua. El preensamblaje y el atornillado se realizan en paralelo: el operador nunca se queda esperando.
- Integración con líneas existentes. Gracias a los sistemas de transporte automatizados, el FAZ II se integra perfectamente en flujos productivos continuos.
- Interfaz fácil de usar. El software guía paso a paso incluso a operadores sin experiencia, indicando el compartimento del que deben extraer cada elemento.
- Amplia biblioteca de herramientas y perfiles. Base de datos integrada para la gestión de programas de montaje según los tipos de ventana.
- Isla compacta y organizada. El almacén integrado de 32 compartimentos garantiza orden y rapidez en la búsqueda de las herramientas.
Detalles del Producto
El FAZ II permite automatizar todas las fases críticas del ensamblaje de herrajes en puertas de PVC.
Tamaños
Longitud: 6.750 mm
Anchura: 3.760 mm
Altura: 2.500 mm
Peso: 1.800 kg
Rendimiento
Productividad: hasta 240 cuadros/8h*
Operadores requeridos: 1
(*según el tipo de perfil y herramienta)
Alimentación y consumos
Potencia instalada: 4,5 kW
Tensión: 400 V
Consumo de aire: 800 Nl/min
Presión de funcionamiento: ≥ 7 bar
Perfiles y dimensiones trabajables
Tamaño máximo de la hoja: 2.500 x 1.200 mm
Tamaño mínimo de la hoja: 350 x 500 mm
Ancho del perfil: de 50 a 130 mm
Funcionalidades y procesos soportados
- Corte y colocación de herramientas en la mesa de preparación, con indicación visual del compartimento del que se debe tomar cada elemento.
- Atornillado a alta velocidad, con 2 atornilladores equipados con selección automática de tornillo y ajuste de profundidad.
- Rotación automática de la puerta a 180° para permitir el trabajo en ambos lados
El sistema permite una producción regular, estandarizada y minimiza el margen de error humano.
Opciones y configuraciones disponibles
El centro de montaje FAZ II es configurable para adaptarse a necesidades específicas de producción. Entre las opciones disponibles:
- Variante para el uso de tornillos no estándar
- Transporte vertical para mejorar la logística interna
- Mesa de descarga automática para final de línea
- Programación dedicada para tipos específicos de ventanas
Cada opción permite aumentar aún más la eficiencia operativa y la personalización del flujo de producción.
Tecnología y automatización
El FAZ II es gestionado por un software dedicado con una interfaz gráfica intuitiva, diseñada para simplificar las tareas diarias y minimizar errores. Entre las dotaciones tecnológicas:
- Software inteligente con base de datos de herramientas
- Ajuste automático de la profundidad de atornillado
- Selección automática del tipo de tornillo, según el programa en uso
- Dispositivos de alta velocidad para optimizar los tiempos de ciclo
La máquina está preparada para la integración en líneas de Industria 4.0, con posibilidad de control remoto e interconexión de gestión.
¿Quieres mejorar la productividad de tu línea de herramientas? Contáctanos para una demostración, un presupuesto o para recibir el folleto técnico detallado.
