FAB CUT V
Centro de corte y trabajo CNC para perfiles especiales de PVC
Automatización completa para Producciones Especiales: cortes extremos, trabajos de alta precisión, máxima eficiencia
Perfecto si:
- Produce marcos especiales con esquinas complejas y cortes personalizados.
- ¿Quieres automatizar completamente la gestión de las barras?
- ¿Trabajas a menudo con perfiles deformados y buscas un sistema que los corrija automáticamente?
- Necesitas alta productividad con un solo operador.
- ¿Buscas una instalación lista para la Industria 4.0 e integrable con tu sistema de gestión?
- ¿Quieres una solución configurable a medida, incluso para perfiles de aluminio?
Solicita ahora la ficha técnica o habla con un experto
Automatización completa para Producciones Especiales: cortes extremos, trabajos de alta precisión, máxima eficiencia

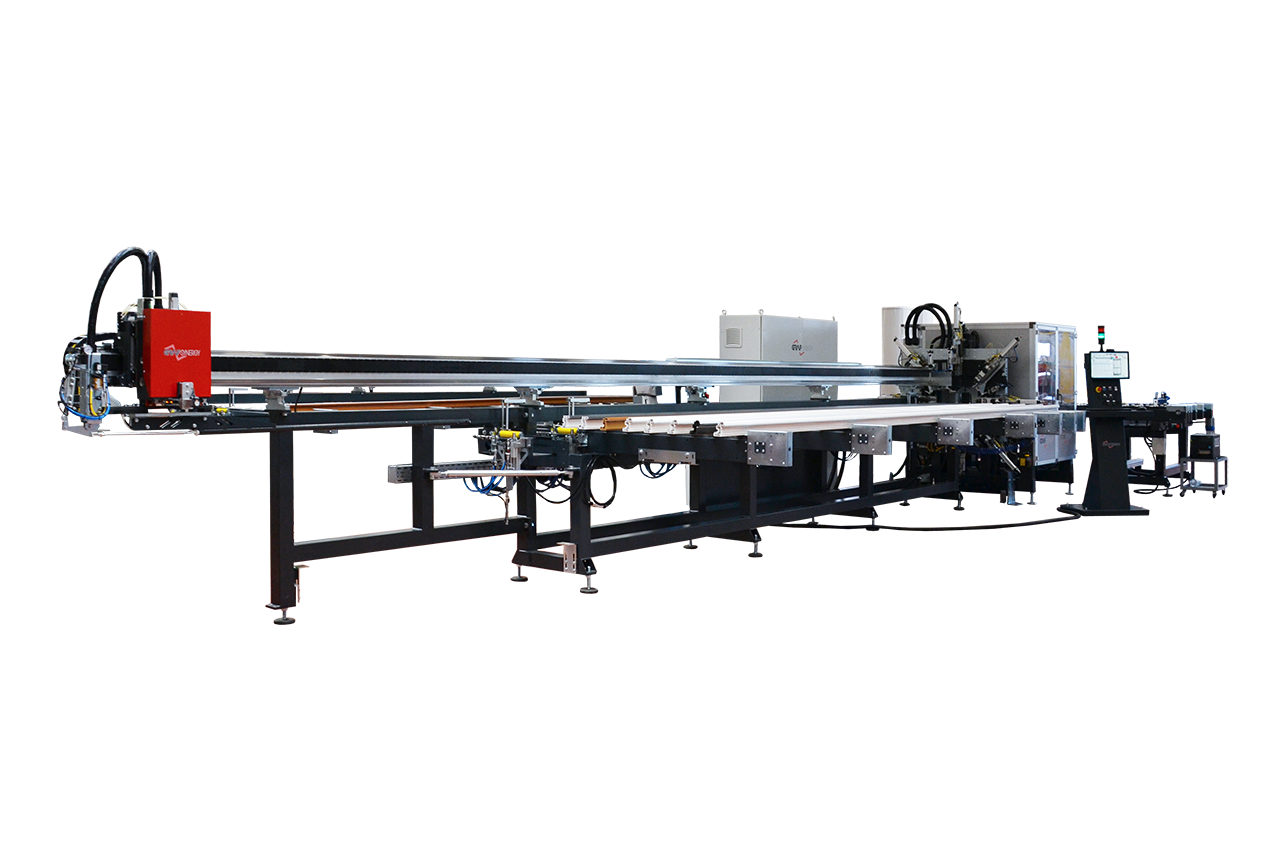

Centro de corte y trabajo CNC de 4 ejes controlados, el FAB CUT V está diseñado para automatizar la producción del departamento de Producciones Especiales. Gracias a un sistema completamente automático y a la integración de tecnologías avanzadas, combina la versatilidad del corte angular con la eficiencia de los trabajos múltiples en perfiles de PVC.
La máquina está compuesta por un almacén de carga automático (capacidad de hasta 10 barras), una pinza CNC de 2 ejes controlados sobre guías prismáticas con motor lineal y banda magnética, y un módulo de trabajo configurable con 6 o 12 husillos de alta velocidad. El módulo de corte integra una cuchilla de Ø550 mm con movimiento ascendente, rotación sin escobillas y lectura centesimal para ángulos de -22,5° a +22,5°.
Un sistema de alineación automática lineariza los perfiles que no son perfectamente rectos, garantizando la máxima precisión. El software integrado gestiona de forma autónoma las listas de corte, optimizando las barras utilizadas. El operador se limita a la carga y descarga de las piezas.
5 razones para elegir FAB CUT V
- Diseñado para automatizar el departamento de Producciones Especiales.
Optimiza los procesos más complejos con fiabilidad y precisión constante a lo largo del tiempo. - Cortes extremos e intermedios con máxima precisión
Módulo de corte con cuchilla de Ø550 mm, rotación motorizada sin escobillas y lectura en banda magnética: ángulos precisos de -22,5° a +22,5°. - Alineación automática de las varillas deformadas
Un sistema inteligente lineariza las varillas no rectas para garantizar un trabajo milimétrico. - Software integrado de gestión de listas
Importa y optimiza automáticamente las listas de producción, haciendo un seguimiento de la operatividad (diaria, semanal, mensual, anual). - Modularidad y capacidad de crecimiento
Configurable hasta 12 husillos de alta velocidad, con una amplia gama de opciones y conexión a 1 o 2 Centros ASG-E.
Detalles del Producto
El FAB CUT V realiza en una única estación todos los procesos esenciales para perfiles de PVC, gracias al módulo de trabajo equipado con 6 husillos de alta velocidad (expandibles a 12).
Tamaños
Longitud: 15.520 mm
Ancho: 3.400 mm
Altura: 2.800 mm
Peso: 3,600 kg
Rendimiento
Tiempo de ciclo: Hasta 150 cuadros/8h* (según perfiles y procesos)
Operadores requeridos: 1
Alimentación y consumo
Potencia instalada: 14 kW
Alimentación: 400 V
Consumo de aire: 180 Nl/min
Presión mínima de funcionamiento: 7 bar
Perfiles laborales
Longitud: 500 – 6.500 mm
Anchura del perfil: 40 – 130 mm
Altura: 40 – 180 mm
Funcionalidades y procesos soportados
- Agujeros de drenaje de condensación
- Orificios para manija, bisagra, cilindro
- Llaves de ganzúa
- Marcación de retroalimentación
- Aberturas de ventilación
- Trabajos especiales a medida
El módulo de corte, con una hoja de Ø550 mm, permite trabajos angulares de -22,5° a +22,5°, incluso en perfiles con junta, garantizando cortes limpios y precisos a lo largo del tiempo.
Opcionales y configuraciones personalizadas
El FAB CUT V es una plataforma flexible, configurable según las necesidades específicas de producción:
- Extensión a 12 husillos de alta velocidad
- Rallador motorizado para cortes de -15° a +15°
- Fly Optimizer para reutilización automática de restos de barra
- Opción «Recuperar» para reintegrar piezas incorrectas
- Software STATS para el análisis de ciclos de producción
- Mesa de descarga con salida en el lado opuesto a la carga
- Sensores de rotura de herramienta
- Aspirador con 2 bolsas, conductos para virutas (1.000/2.000 mm)
- Etiquetadora manual o automática
- Cabina insonorizada a medida
- Configuración para conexión automática a 1 o 2 Centros ASG-E
- Configuración especial para el procesamiento de perfiles de aluminio
Tecnología y automatización avanzada
El centro FAB CUT V integra las tecnologías más avanzadas para el control y la trazabilidad:

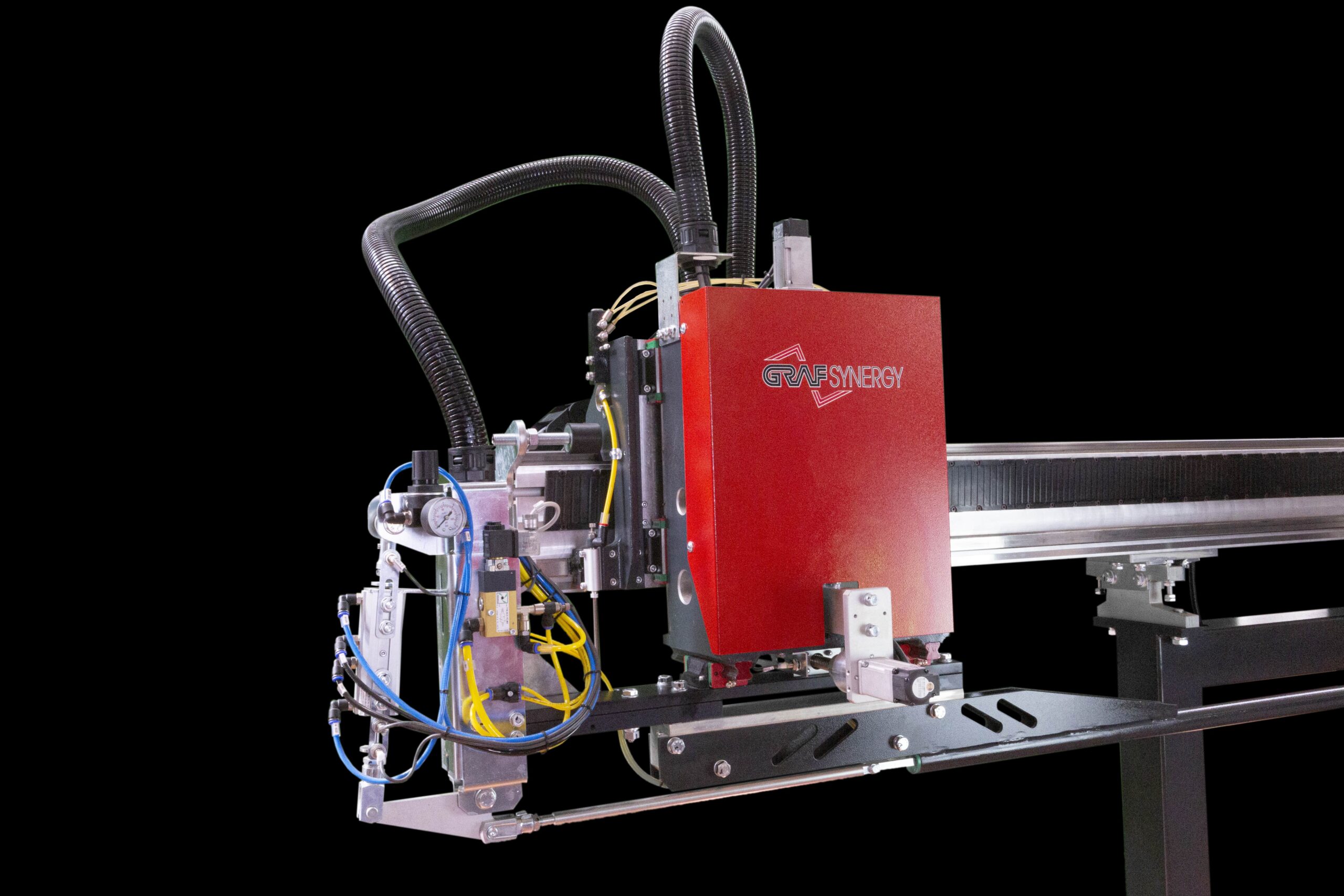

- Pinza CNC de 2 ejes controlados, con motor lineal y guía prismática
- Lectura de posición en banda magnética centesimal
- Interfaz de software para la importación y gestión optimizada de listas
- Monitoreo completo: actividades diarias, semanales, mensuales y anuales
- Compatibilidad con sistemas de gestión empresarial
- Totalmente preparado para la Industria 4.0
