FAB CUT PLASMA
Centro de corte y procesamiento para refuerzos metálicos
Tecnología combinada de plasma + cuchilla para una productividad avanzada
Perfecto para:
- Departamentos de producción que trabajan refuerzos de metal
- Talleres que desean automatizar todas las operaciones de corte y procesamiento
- Empresas que desean sincronizar la producción de metal/PVC
- Realidades que buscan reducir los tiempos de ciclo y aumentar la eficiencia
- Producciones intensivas con altas exigencias de versatilidad
Solicita ahora la ficha técnica o habla con un experto
Corte y procesamiento, todo en una sola planta

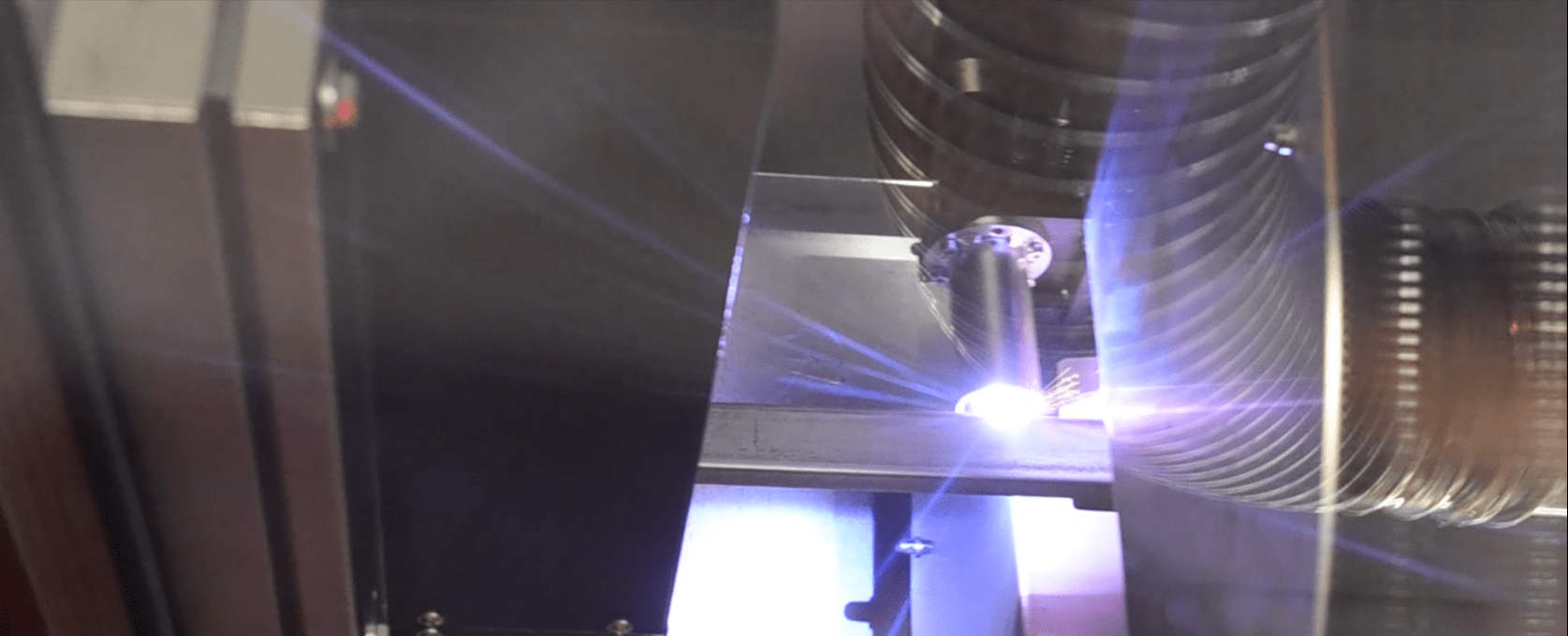

FAB CUT PLASMA es un centro de corte CNC que combina el corte con cuchilla descendente con la tecnología de plasma, integrando todos los procesos necesarios en los refuerzos metálicos: ojales, agujeros, fresados y corte.
Gestionado por un control numérico de 4 ejes, permite una alta precisión y automatización.
El sistema se puede configurar para sincronizarse perfectamente con los centros PVC GRAF Synergy, optimizando todo el flujo de producción.
El software avanzado permite la importación automática de las listas de producción e incluye sistemas inteligentes para la gestión del corte y los restos.
¿Por qué elegir el FAB CUT PLASMA?
- Planta combinada única en su género. Procesos de trabajo y corte integrados en una única solución automatizada.
- Reducción de los tiempos de ejecución. Simplifica y acelera las operaciones en los refuerzos.
- Producción sincrónica de PVC/metálico. Alineado con los flujos de los centros de corte de PVC para ciclos más ágiles.
- Optimización continua. Fly Optimizer para la reutilización de desechos y minimización de desperdicios.
- Fiabilidad a lo largo del tiempo. Control electrónico del desgaste de la cuchilla y estructura robusta.
Detalles del Producto
FAB CUT PLASMA es un centro de corte CNC que combina el corte con cuchilla descendente con la tecnología de plasma, integrando todos los procesos necesarios en los refuerzos metálicos: ranuras, agujeros, rebajes y corte.
Gestionado por un control numérico de 4 ejes, permite una alta precisión y automatización.
Tamaño de la máquina
Longitud: 14.525 mm
Ancho: 3.400 mm
Altura: 2.800 mm
Peso: 2,850 kg
Alimentación y consumo
Potencia instalada: 13 kW
Tensión: 400 V
Consumo de aire: 1.200 Nl/min
Presión mínima: 7 bar
Rendimiento y operadores
- Hasta 240 ventanas/8h (1 hoja)*
- Operadores requeridos: 1
(*según el tipo y sección del metal)
Perfiles laborales
Longitud: 700 – 6.500 mm
Anchura: 20 – 80 mm
Altura: 20 – 60 mm
Módulos operativos
Formulario de Trabajo
- Estructura: Plasma rotativo CNC de 4 ejes
- Trabajos: perforaciones, ojales, cortes en perfiles metálicos
Formulario de Corte
- Estructura: 1 hoja Ø 350 mm
- Movimiento: Descendente
- Ángulo: Corte fijo a 90°
Formulario de Carga
- Almacén máximo de 9 barras
- Spintore con motor sin escobillas y cremallera
- Carga mediante correas
Formulario de Descarga
- Descarga con extractor neumático
- Mesa de cintas con fotocélulas de seguridad
- Capacidad máxima: 10 piezas
Opciones disponibles
- Unidad de plasma opcional
- Bloqueo de mordazas con ejes controlados
- Descenso de cuchilla con control de eje
- Rotación de la cuchilla con inversor para control de corriente
- Segunda pinza de descarga en eje controlado
- Mesa de descarga automática (5.000 mm)
- Alfombrilla de acero para la recogida de perfiles descargados
- Montaje solo corte con cuchilla (versión simplificada)
Una sola instalación para trabajos completos en refuerzos metálicos. Contáctanos para una demostración técnica del FAB CUT PLASMA.
