FAB CUT F1
Centro de Corte y Trabajo CNC para perfiles de PVC
Automatiza el corte y el procesamiento de perfiles con la máxima precisión y un ahorro real de tiempo y material.
Perfecto si quieres:
- Reducir drásticamente el desperdicio de barras gracias a la optimización del software
- Obtener procesos perfectos incluso en barras no rectas
- Aumentar la productividad con un solo operador
- Automatizar el ciclo completo de corte y perforación en un espacio reducido
- Integrar sensores, módulos y software de análisis en el contexto de la Industria 4.0
Solicita ahora la ficha técnica o habla con un experto
Automatiza el corte y el procesamiento de perfiles con la máxima precisión y un ahorro real de tiempo y material.
El centro de trabajo CNC de 5 o 6 ejes controlados, FAB CUT F1, representa la solución más avanzada para el corte y mecanizado de perfiles de PVC. Equipado con las tecnologías más innovadoras, integra en una sola máquina las funciones de corte, perforación, fresado y marcado, gestionando automáticamente todo el proceso con una precisión constante a lo largo del tiempo.
Ideal para empresas que desean automatizar y optimizar la producción, es compacto, eficiente y fácilmente integrable en los modernos flujos de Industria 4.0. La gestión inteligente de las listas de corte reduce el desperdicio de material y los parones de máquina, garantizando un ROI rápido y medible.
5 razones para elegir el FAB CUT F1
- Optimización total de las listas de producción. El software GRAF Synergy permite utilizar la menor cantidad posible de barras, reduciendo los desperdicios y maximizando el rendimiento.
- Cortes y perforaciones de altísima precisión. La pinza CNC con lectura centesimal y el sistema de alineación automática garantizan resultados constantes incluso con barras deformadas.

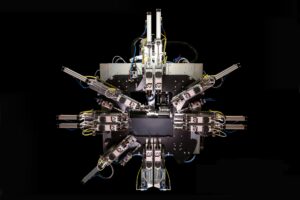

- Alta velocidad de procesamiento. Módulo con 6 (expandibles a 12) husillos de alta velocidad y cuchilla ascendente de Ø 500 mm para cortes limpios y rápidos.
- Uso intuitivo, incluso para operadores sin experiencia. Una interfaz sencilla y la gestión automatizada de los ciclos reducen la formación necesaria y aceleran el arranque.
- Integración con la Industria 4.0. Compatible con sistemas de gestión, análisis de datos y control remoto: preparado para el futuro.
Detalles del Producto
FAB CUT F1 está diseñado para realizar de manera completamente automática los principales procesos requeridos en la fabricación de ventanas de PVC.
Tamaños
Longitud: 14.900 mm
Anchura: 3.400 mm
Altura: 2.500 mm
Peso: 3.000 kg
Alimentación y consumos
Potencia instalada: 14 kW
Tensión: 400 V
Consumo de aire: 120 Nl/min
Presión mínima: 7 bar
Rendimiento
Hasta 180 ventanas de una hoja en 8 horas*
*Depende del tipo de perfil y de los trabajos requeridos
Operadores requeridos: 1
Perfiles laborales
Longitud: 700 / 6.500 mm
Anchura: 40 / 130 mm
Altura: 40 / 130 mm
Funciones y procesos soportados
FAB CUT F1 está diseñado para realizar de manera completamente automática los principales procesos requeridos en la fabricación de ventanas de PVC. El módulo de trabajo de alta velocidad soporta:
- Orificios para manija, cilindro, bisagra
- Aberturas de desagüe de condensación
- Marcación de retroalimentación
- Orificios de ventilación
- Llaves de ganzúa
- Todos los trabajos personalizados solicitados en perfiles de PVC

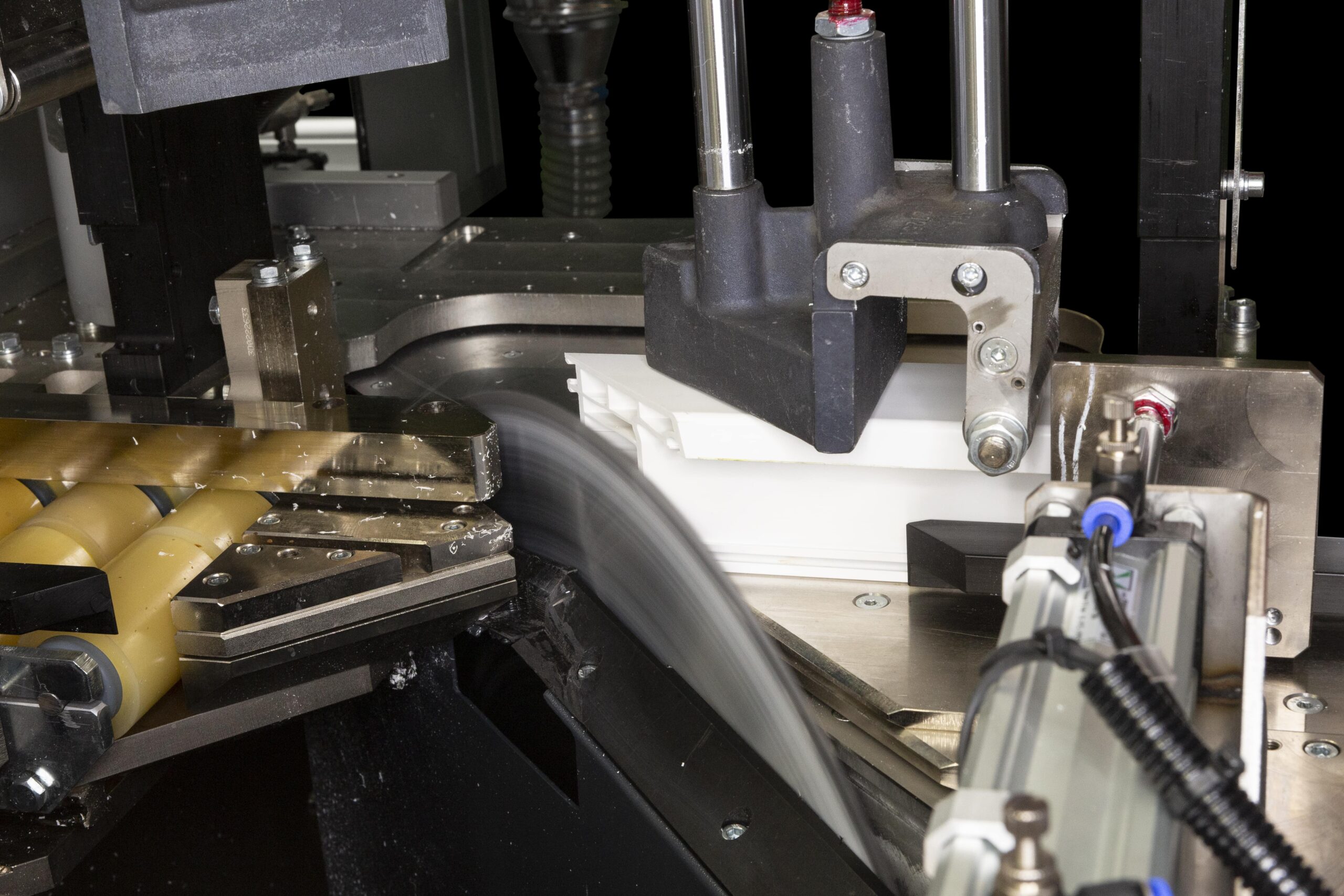

El módulo de corte monta una hoja ascendente de Ø 500 mm (opcional Ø 550 mm) para cortes precisos a -45° / 90° / +45°, incluso en perfiles con junta.
Opciones y configuraciones
- FAB CUT F1 se adapta perfectamente a las diversas necesidades productivas gracias a una completa gama de opciones:
- Configuración de 12 husos
- Rotación de la cuchilla con motor sin escobillas para cortes angulares intermedios
- Sistema de sujeción de barras con pinza CNC sobre guías prismáticas
- Carga de barras cortas de 400 mm
- Módulo de descarga con salida en el lado opuesto a la carga
- Conveyor de virutas, aspirador, cabina insonorizada
- Conexión a 1 o 2 Centros de Atornillado ASG-E
- Etiquetadora manual o automática
- Sensores de altura/ancho del perfil para el control de errores
- Versión para el procesamiento de aluminio, cabezal de travesaños, V-Notch
Tecnología y automatización
Toda la arquitectura del FAB CUT F1 está diseñada para garantizar eficiencia, precisión y control. El software de gestión permite:
- Importar y optimizar automáticamente las listas de corte
- Analizar datos de producción con el módulo STATS
- Recuperar piezas con la opción «Recuperar»
- Medir y reutilizar los desechos gracias a Fly Optimizer
Los sensores inteligentes y la arquitectura CNC lo hacen completamente integrable en los procesos de Industria 4.0, con control remoto, análisis de rendimiento y mantenimiento predictivo.
