FAB CUT ALU
Centro de corte y trabajo CNC para perfiles de aluminio
Máxima productividad y precisión en cada perfil: tu aliado para la automatización completa.
Perfecta si:
- Necesitas producir en grandes volúmenes manteniendo una precisión milimétrica.
- ¿Quieres minimizar la intervención humana y maximizar la automatización?
- ¿Buscas un centro de corte y trabajo CNC flexible y compacto?
- Gestiona perfiles que no están perfectamente rectos y busca resultados impecables.
- ¿Deseas una instalación preparada para la Industria 4.0 y conectada al sistema de gestión?
Solicita ahora la ficha técnica o habla con un experto
Máxima productividad y precisión en cada perfil: tu aliado para la automatización completa.
FAB CUT ALU es un centro de corte y trabajo CNC de 7 ejes diseñado para automatizar completamente el procesamiento de perfiles de aluminio. Gracias a su configuración avanzada y a la tecnología GRAF Synergy, permite realizar en un único ciclo todas las operaciones necesarias: fresado, perforación, escuadrado y corte en ángulo. El módulo de trabajo de alta velocidad, combinado con un sistema de corte preciso de cuchilla ascendente, garantiza resultados impecables y una repetibilidad constante en el tiempo.
Esta solución está dirigida a fabricantes de ventanas y productores industriales que buscan fiabilidad, precisión y un alto grado de automatización. El sistema optimiza el uso de las barras, reduce los desperdicios y simplifica la gestión operativa gracias a un software inteligente de programación y control.
Optimiza el rendimiento de las barras gracias al software integrado GRAF Synergy.
- Centro de trabajo compacto con mecanizados multi-eje de alta velocidad
- Cortes precisos incluso en barras que no son perfectamente rectas gracias al alineamiento automático.
- Ideal para grandes producciones: hasta 100 ventanas por turno con un solo operador.
Integración opcional con módulos de cabezal y centros de atornillado
5 razones para elegir el FAB CUT ALU
- Automatización completa con optimización de barras. El software GRAF Synergy importa automáticamente las listas de producción y optimiza el uso de las barras, reduciendo el desperdicio y aumentando el rendimiento del material.
- Máxima precisión incluso en perfiles imperfectos. Un innovador sistema de alineación lineariza automáticamente barras que no están perfectamente rectas, garantizando siempre un trabajo preciso.
- Versatilidad en trabajos de alta velocidad. El módulo de trabajo alberga hasta 12 husillos de alta velocidad (6 estándar), para realizar todas las operaciones principales en perfiles de aluminio.

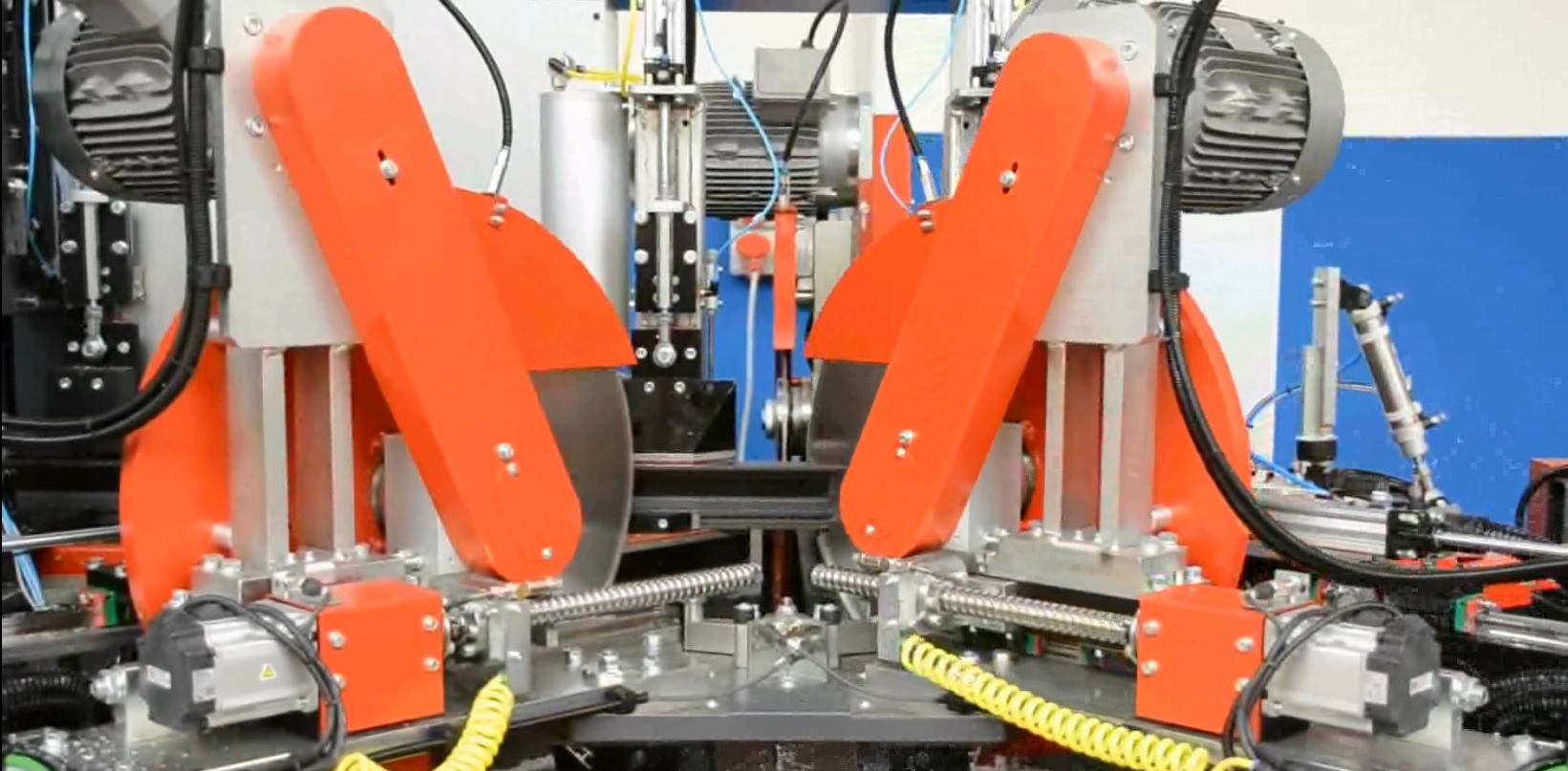

- Cortes perfectos con sierra ascendente CNC. El módulo de corte está equipado con una sierra de Ø 500 mm en movimiento ascendente, para ángulos de corte precisos (-45° / 90° / +45°) incluso en secciones grandes.
- Rendimiento elevado con un solo operador. Productividad de hasta 100 ventanas por turno de 8 horas, con gestión simplificada por parte de un solo empleado.
Detalles del Producto

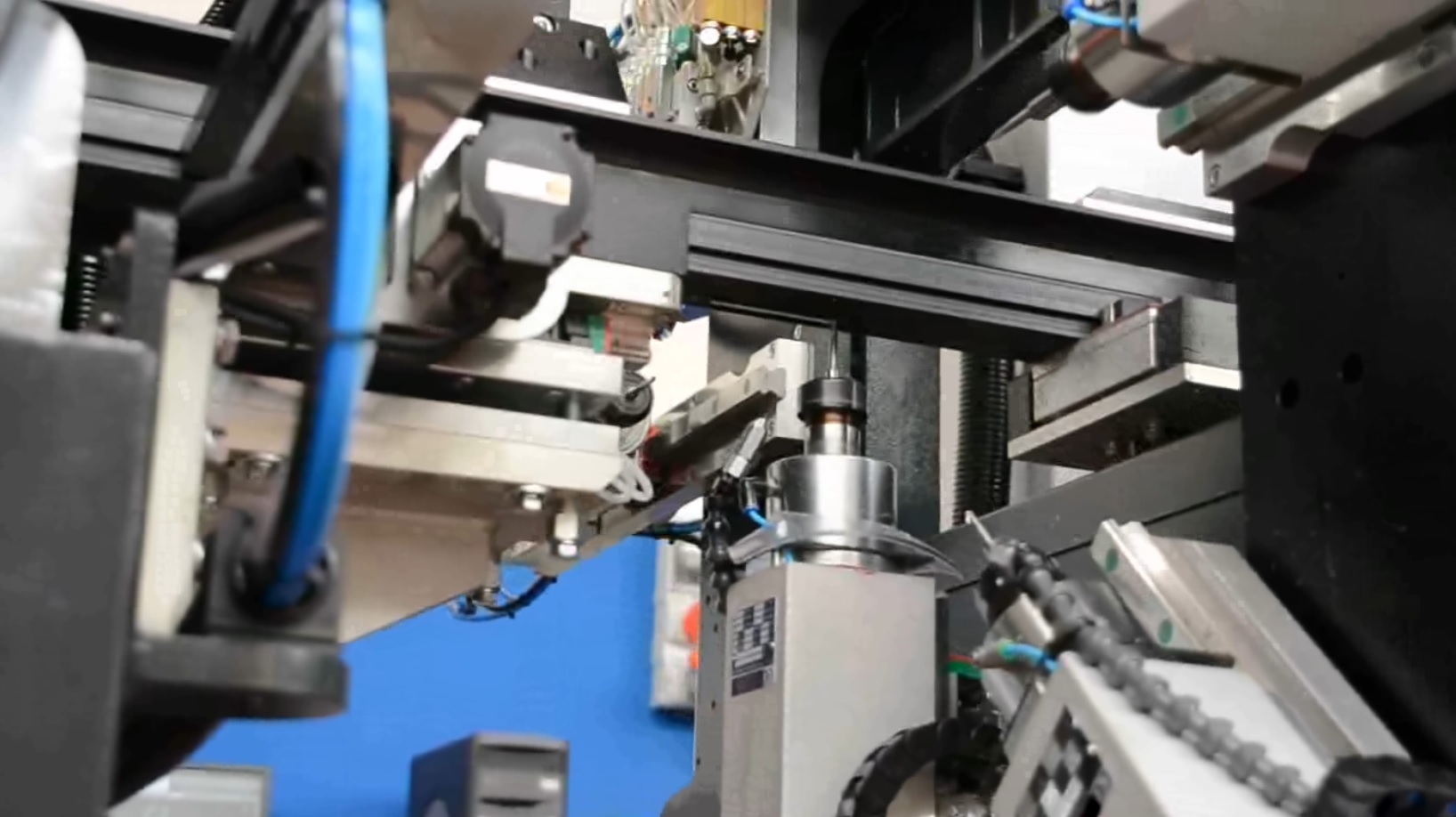

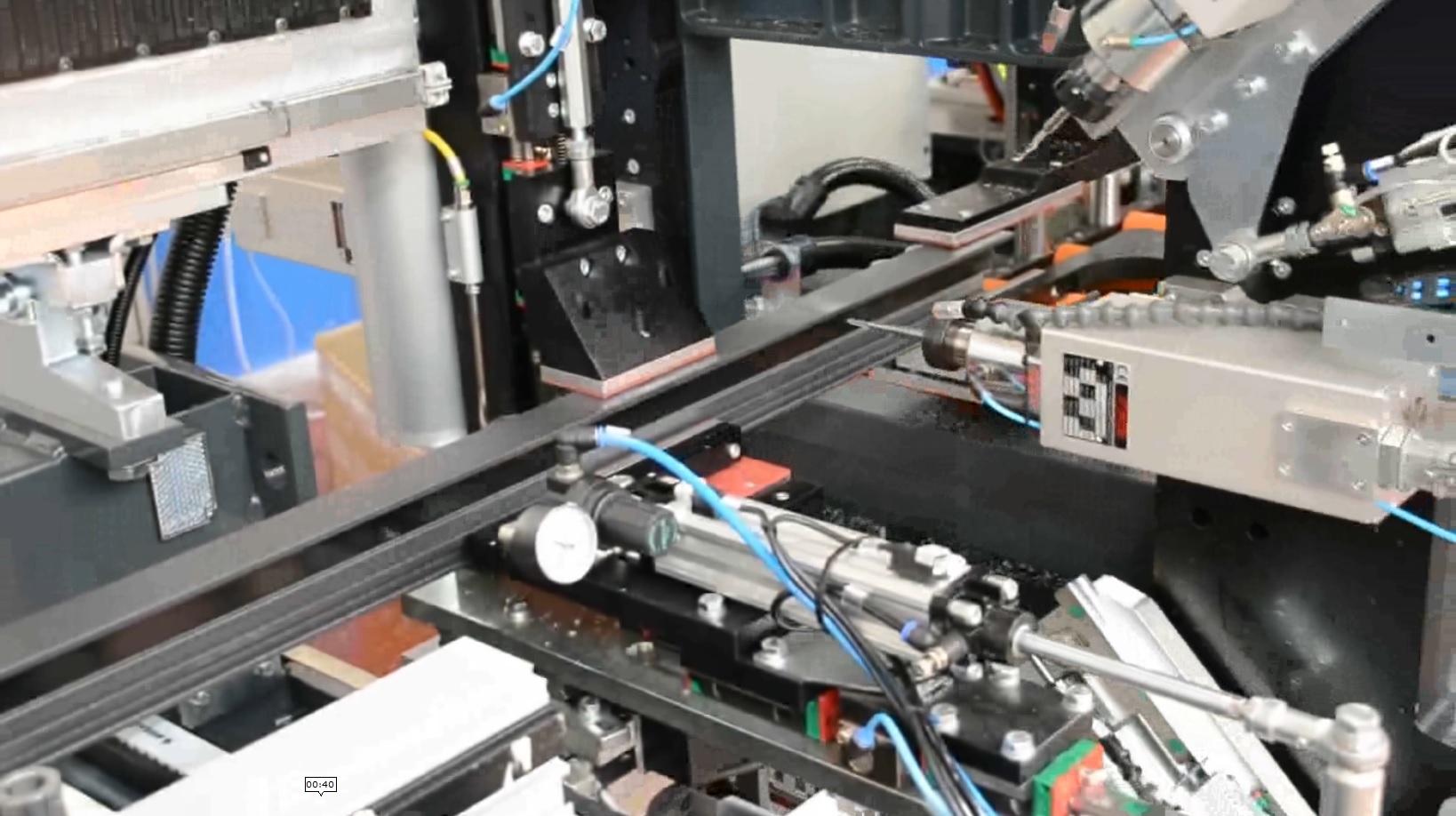

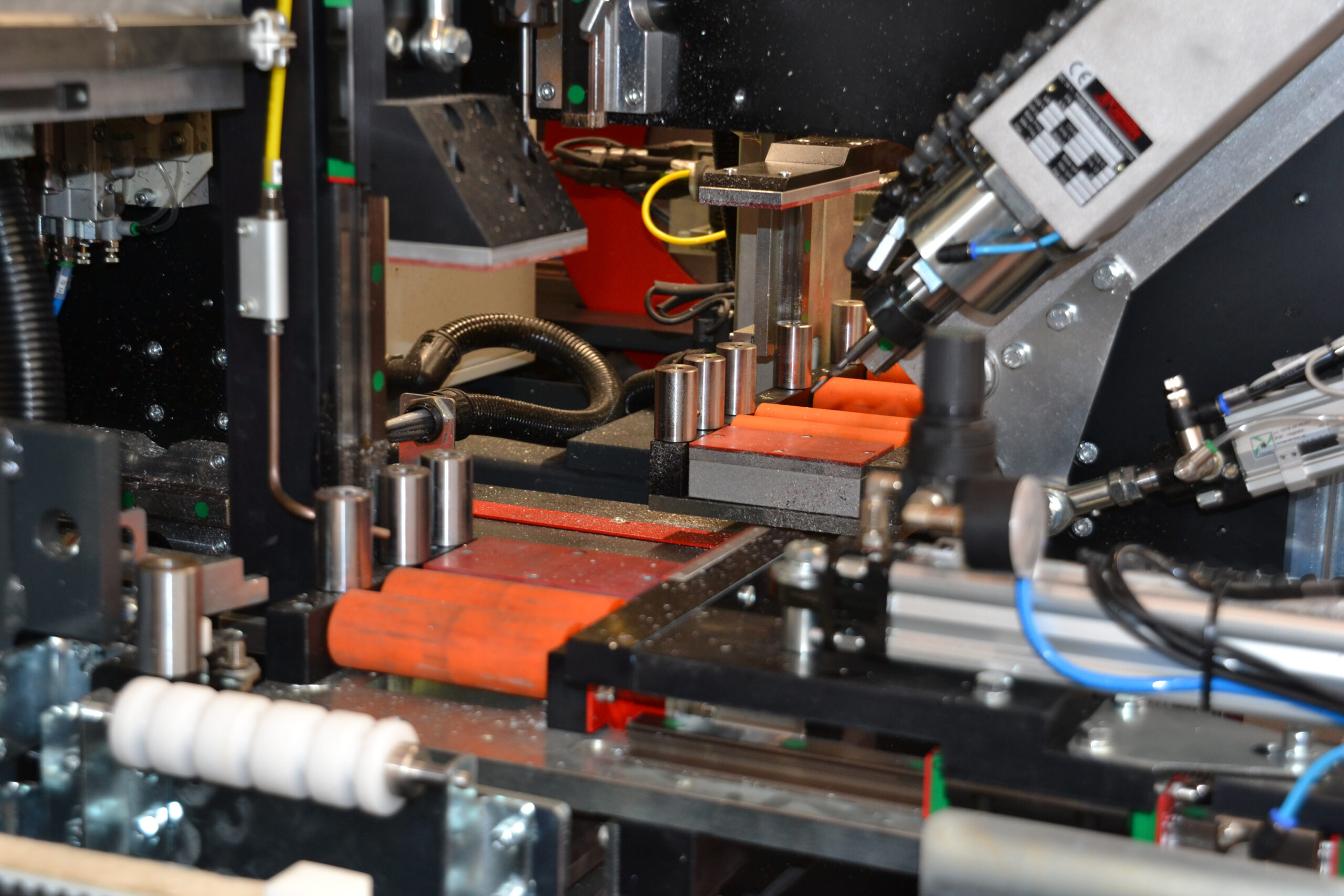

El módulo de trabajo está equipado con 6 husillos de alta velocidad (expandibles a 12), diseñados para realizar todos los procesos necesarios en los perfiles de aluminio.
Tamaños
Longitud: 14.900 mm
Ancho: 3.400 mm
Altura: 2.500 mm
Peso: 3.000 kg
Alimentación y consumo
Potencia instalada: 20 kW
Alimentación: 400 V
Consumo de aire por ciclo: 120 Nl/min
Presión mínima de funcionamiento: 7 bar
Rendimiento
Productividad: hasta 100 ventanas/turno*
Operadores requeridos: 1
(*según el tipo de perfiles y trabajos requeridos)
Adapta este contenido de manera natural y fluida al idioma español. Contenido:
perfiles laborales
Longitud: 700 / 6.500 mm
Anchura: 40 / 130 mm
Altura: 40 / 130 mm
Funcionalidades y procesos soportados
- Agujeros para manijas y bisagras
- Marcaciones y cortes para cerraduras
- Orificios cilíndricos, ventilación y trabajos personalizados
- Aberturas para el desagüe de condensados

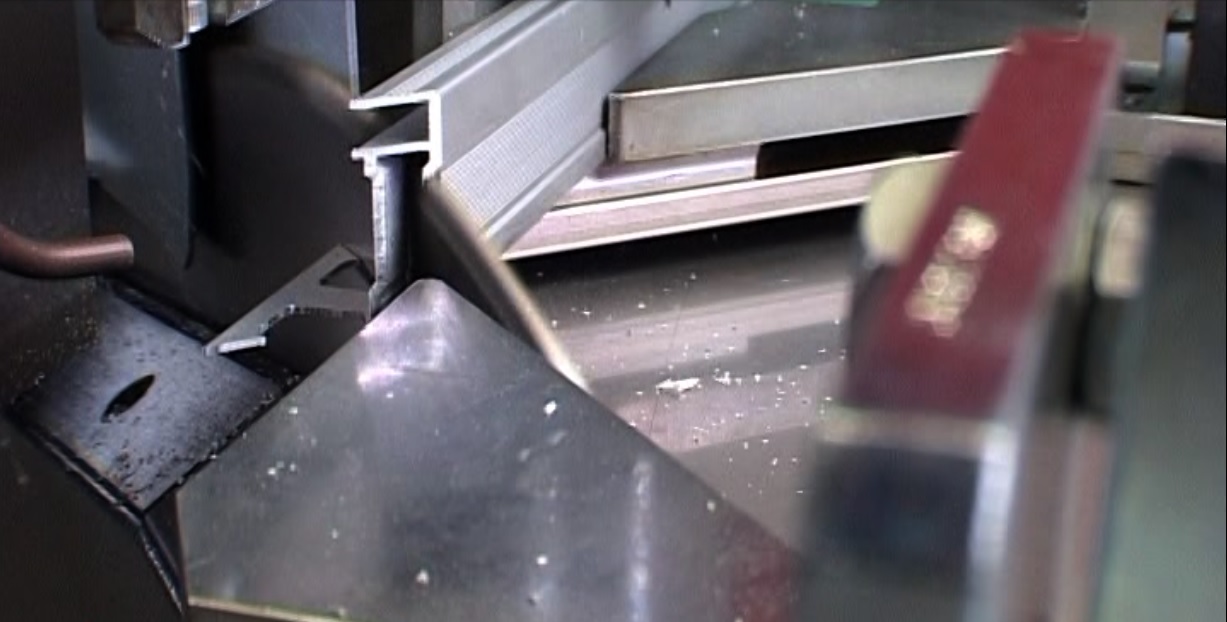

El perfil está bloqueado por un eje longitudinal que garantiza estabilidad y precisión durante cada operación. El módulo de corte está equipado con una cuchilla de Ø 500 mm con movimiento ascendente controlado por CNC, para cortes precisos y repetitivos a -45°, 90° y +45°.
Opcionales disponibles
FAB CUT ALU es una instalación completamente personalizable, diseñada para adaptarse a cada necesidad de producción. A solicitud, es posible configurar:
- Seis mandrinos de alta velocidad adicionales (un total de 12)
- Sistema de sujeción de barras CNC sobre guía prismática de 2 ejes controlados
- Carga de barras de 400 a 700 mm
- Sierra de Ø 550 mm para perfiles de hasta 180 mm
- Rotación de la cuchilla para cortes intermedios CNC (ángulos variables)
- Sensores de rotura de herramienta
- Sistema Recupera (optimización de cortes para reprocesar)
- Fly Optimizer (medición automática de restos de barra)
- Stats (software de análisis de productividad)

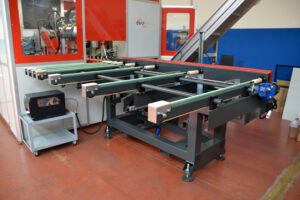

- Mesa de descarga motorizada con salida en el lado opuesto
- Cabina insonorizada, transportador de virutas, aspiradora, etc.
TECNOLOGÍA Y AUTOMATIZACIÓN
El corazón tecnológico de FAB CUT ALU es el software propietario GRAF Synergy, que gestiona automáticamente cada fase de la producción: desde la carga de perfiles hasta la optimización de listas, pasando por el almacenamiento de datos de producción. La interfaz intuitiva simplifica el uso diario y permite la conexión directa con los sistemas de gestión empresarial. La máquina está preparada para la Industria 4.0, con funcionalidades de conexión remota, teleasistencia, diagnóstico predictivo e informes avanzados.
Contáctanos para descubrir si FAB CUT ALU es la solución adecuada para tu producción.
