FAB CUT 3BS
Centro de corte y trabajo CNC de alta productividad para ventanas de PVC
La solución integrada para el corte y el procesamiento automático de perfiles de PVC: máxima velocidad, precisión centesimal y optimización de recursos
Perfecto si quieres:
- Aumentar drásticamente la producción reduciendo paradas y desperdicios.
- Trabajar con perfiles complejos o con secciones no estándar
- Optimizar el uso de la materia prima con un software inteligente
- Automatizar el flujo de producción con una perspectiva 4.0
- Confía en una interfaz intuitiva, adecuada también para operadores sin experiencia.
Solicita ahora la ficha técnica o habla con un experto
La solución integrada para el corte y procesamiento automático de perfiles de PVC: máxima velocidad, precisión centesimal y optimización de recursos.
El FAB CUT 3BS es el centro de corte y trabajo CNC de 12 ejes controlados diseñado para los fabricantes de ventanas que buscan los máximos niveles de productividad, hasta 250 ventanas de una hoja en 8 horas, sin renunciar a la precisión, fiabilidad y continuidad operativa.

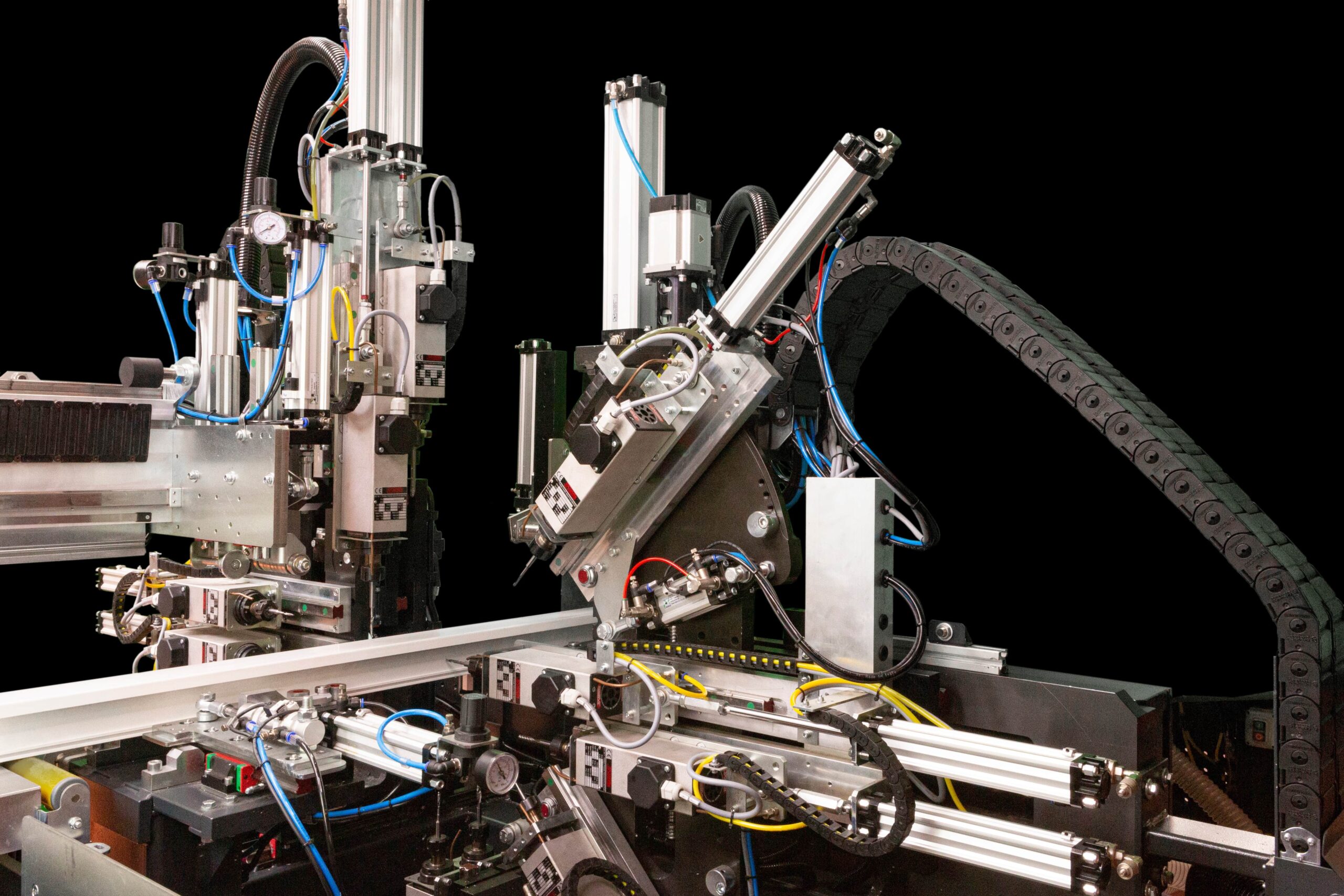

La configuración está compuesta por un almacén de carga automática (8 barras), una pinza CNC de 2 ejes controlados con motor lineal y lectura centesimal, dos módulos de trabajo independientes con 11 husillos de alta velocidad sobre un centrino dividido, y un módulo de corte horizontal con 3 cuchillas Ø550 mm sincronizadas.
Gracias al software de gestión integrado, el sistema optimiza el uso de las barras y registra cada actividad de la máquina. La planta está preparada para la Industria 4.0, con monitorización remota e integración de gestión completa.
5 razones para elegir FAB CUT 3BS
- Velocidad máxima y continuidad operativa
Dos módulos de trabajo independientes con 11 husillos de alta velocidad, más un módulo de corte con 3 cuchillas sincronizadas, garantizan un rendimiento constante incluso en ciclos complejos. - Precisión centesimal garantizada
Sistema de alineación automática y pinza CNC con lectura de posición en banda magnética: trabajos perfectos incluso en barras no rectas. - Reducción de desperdicios y costos
El software GRAF Synergy optimiza las listas de producción, reduciendo el número de barras necesarias. - Amplia versatilidad y compatibilidad de perfiles
Trabaja automáticamente perfiles de 500 a 6.500 mm, con secciones de hasta 130×180 mm. Se admiten todos los procesos requeridos en PVC. - Gestión simplificada y conectada
Software intuitivo, monitoreo operativo completo y preparación para la Industria 4.0 conectado a sistemas de gestión.
Detalles del Producto
El FAB CUT 3BS realiza todos los trabajos estándar y especiales del sector de ventanas de PVC, con dos módulos de trabajo independientes, equipados en total con 11 husillos de alta velocidad. El módulo de corte horizontal con 3 cuchillas Ø550 mm permite cortes a -45° / 90° / +45°, incluso en perfiles con junta.
Tamaños
Longitud: 15.250 mm
Anchura: 3.400 mm
Altura: 2.800 mm
Peso: 4,500 kg
Rendimiento
Tiempo de ciclo: Hasta 250 cuadros/8h* (según perfiles y procesos)
Operadores requeridos: 1
Alimentación y consumos
Potencia instalada: 22 kW
Alimentación: 400 V
Consumo de aire: 180 Nl/min
Presión mínima: 7 bar
Perfiles laborales
Longitud del perfil: 500 – 6.500 mm
Anchura del perfil: 40 – 130 mm
Altura: 40 – 180 mm
Funciones y procesos soportados
Principales procesos de trabajo:
- Orificios de manija, cilindro, bisagra, ventilación
- Agujeros para el desagüe de condensados
- Llaves de golpe para cerraduras
- Marcación de retroalimentación
- Cortes en ángulo en perfiles de PVC
Opcionales y configuraciones a medida
El FAB CUT 3BS es personalizable con una amplia gama de opciones adicionales para adaptarse a cualquier necesidad de producción:
- Mandrino adicional (12°)
- Láser para el control de rotura de herramientas
- STATS: software para el análisis de datos de producción (diario, semanal, mensual, anual)
- Fly Optimizer: detección automática de restos de barra y optimización de lista
- Opción «Recuperar»: reinserción de piezas defectuosas con nueva lista
- Soluciones personalizadas para perfiles especiales (previa análisis técnico)
- Mesa de descarga motorizada en el lado opuesto
- Transportador de virutas (1.000 o 2.000 mm)
- Aspiradora con 2 bolsas
- Etiquetadora (manual o automática con aplicador)
- Láser simple o doble para marcado de perfiles
- Cabina insonorizada personalizada
- Preparación para la conexión a 1 o 2 Centros ASG-E
Tecnología y automatización integrada
El FAB CUT 3B combina gestión CNC de 12 ejes, software propietario intuitivo y sistema de alineación automática para ofrecer lo máximo en términos de precisión,
eficiencia y control.
- Importación automática de listas de corte
- Optimización de barras en tiempo real
- Monitoreo completo de los ciclos de la máquina
- Conexión a los sistemas de gestión
- Compatibilidad Industria 4.0
¿Quieres descubrir cómo FAB CUT 3BS puede mejorar tu producción?
Solicita el folleto completo o una consulta personalizada con nuestros expertos.
