FAB CUT 3B RS
Centro de corte y trabajo CNC de alto rendimiento para perfiles de PVC
Corte y procesamiento a altísima velocidad para una productividad sin compromisos
Perfecto si quieres:
- Reducir drásticamente los tiempos de ciclo gracias a la superposición automática de los procesos.
- Optimizar el uso de las barras con un software inteligente de gestión de corte
- Garantizar la máxima precisión incluso con perfiles que no son perfectamente rectos.
- Automatizar completamente la carga, corte y descarga de los perfiles.
- Gestiona todo el proceso con una interfaz de software sencilla e intuitiva.
Solicita ahora la ficha técnica o habla con un experto
Corte y procesamiento a altísima velocidad para una productividad sin compromisos

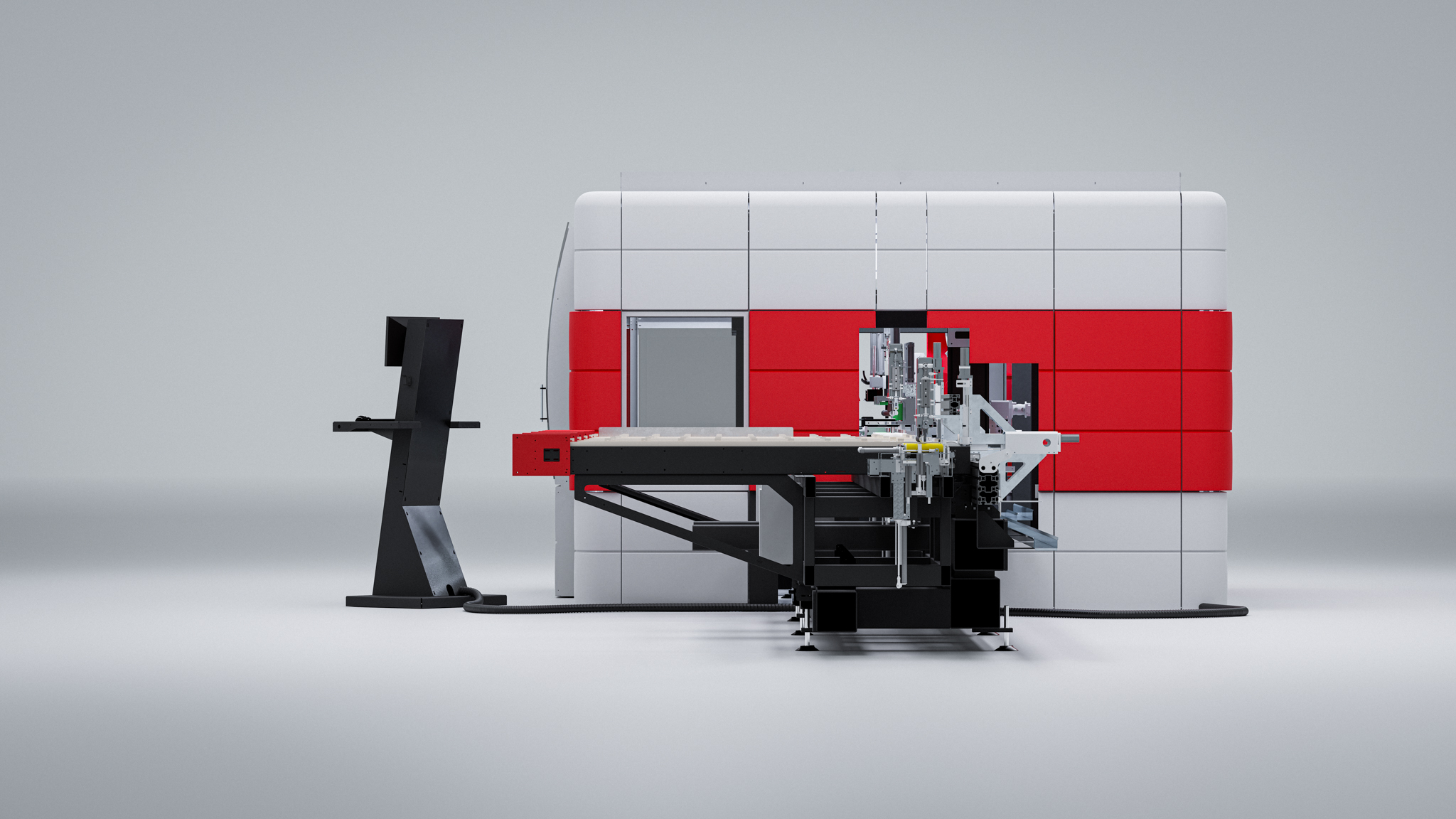

El FAB CUT 3B RS es el centro de corte y trabajo CNC diseñado para satisfacer las necesidades de las empresas de carpintería que buscan la máxima eficiencia productiva. Gracias a una configuración innovadora y a la integración entre software inteligentes y componentes mecánicos de última generación, la instalación permite realizar hasta 500 cuadros por turno (8h)*, con una calidad de procesamiento constante a lo largo del tiempo.

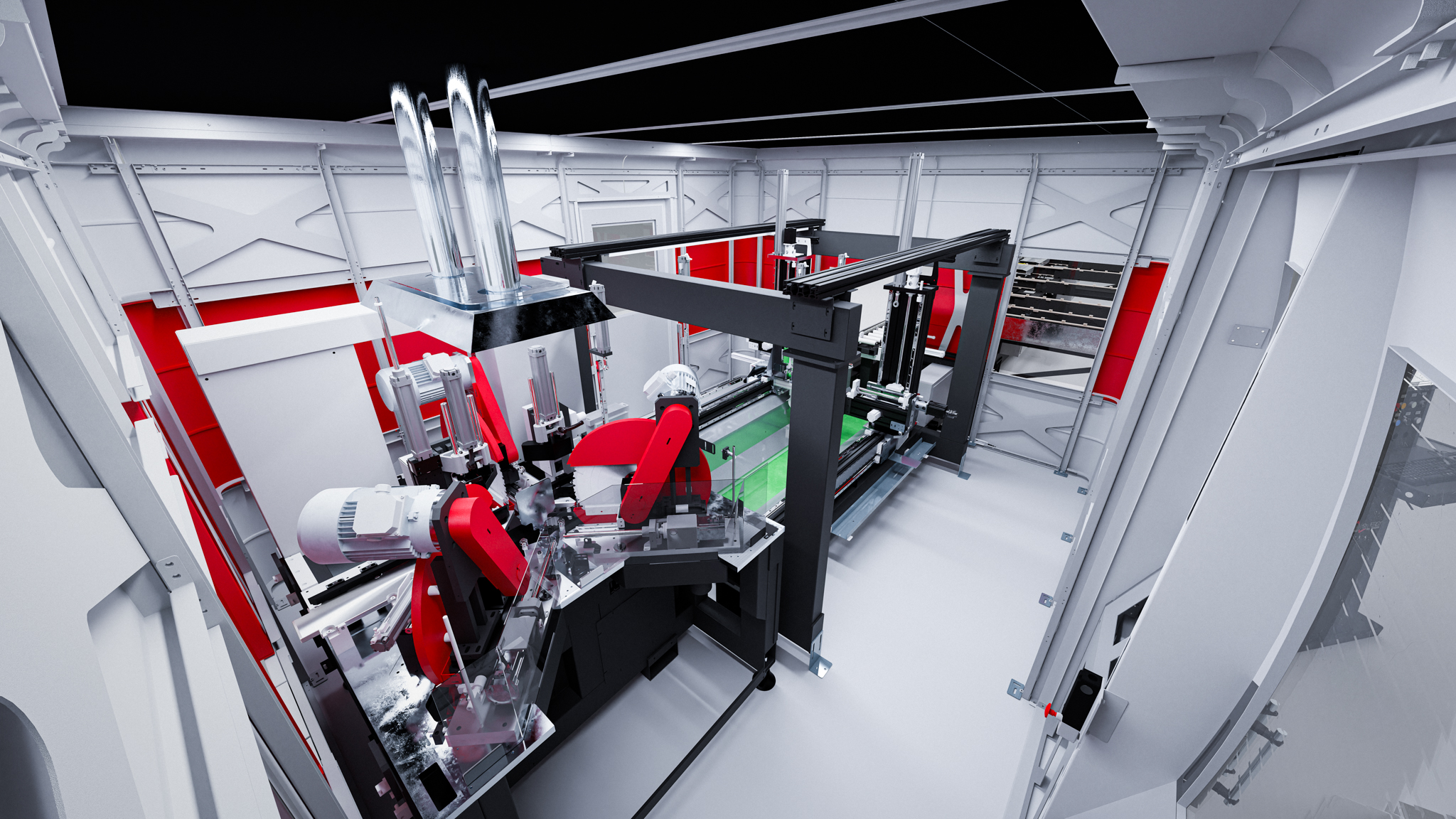

La instalación consta de tres módulos principales: un sistema de carga automática con doble pinza CNC, un módulo de trabajo con dos husillos de alta velocidad independientes y un módulo de corte con 3 cuchillas sincronizadas. Cada componente está optimizado para eliminar los tiempos muertos, maximizar la precisión y garantizar la continuidad operativa incluso en perfiles de formas más complejas.
La productividad depende del tipo de trabajos y perfiles utilizados.
5 razones para elegir el FAB CUT 3B RS
- Máxima velocidad operativa. La superposición de las fases de trabajo, el doble de pinzas CNC y los husillos independientes permiten eliminar los tiempos muertos y aumentar la producción horaria.
- Precisión garantizada a lo largo del tiempo. El sistema automático de alineación de perfiles corrige cualquier curvatura, mientras que la lectura centesimal a través de banda magnética asegura un posicionamiento perfecto.
- Adaptabilidad extrema. Maneja sin problemas perfiles con secciones y geometrías fuera de lo estándar, gracias a una arquitectura flexible y configurable.
- Optimización inteligente de recursos. El software GRAF Synergy importa automáticamente las listas de producción y optimiza el uso de las barras, reduciendo los desperdicios.
- Tecnología fácil de usar. Interfaz sencilla e intuitiva para la gestión de ciclos de trabajo, con controles intuitivos y retroalimentación visual en tiempo real.
Detalles del Producto
El módulo de corte está equipado con 3 cuchillas de Ø 550 mm, independientes y sincronizadas, capaces de realizar cortes a -45° / 90° / +45° en perfiles de PVC, incluso con juntas. El movimiento horizontal de las cuchillas garantiza rapidez y precisión.
Tamaños
Longitud: 16.400 mm
Anchura: 4.300 mm
Altura: 2.600 mm
Peso: 10.000 kg
Rendimiento
Productividad: hasta 500 cuadros / 8h*
Operadores requeridos: 1
Alimentación y consumo
Potencia instalada: 34 kW
Alimentación eléctrica: 400 V
Consumo de aire por ciclo: 250 Nl/min
Presión mínima: 7 bar
Perfiles laborales (automático)
Longitud: 500 / 6.500 mm
Ancho: 40 / 130 mm
Altura: 40 / 120 mm
Funciones y procesos soportados
El módulo de trabajo monta 2 husillos rotativos de alta velocidad, situados en carros independientes controlados en 3 ejes. Esto permite realizar simultáneamente procesos distintos, como:
- Aberturas de ventilación
- Otras transformaciones a pedido en perfiles de PVC
- Agujeros de drenaje de condensación
- Orificios de manija, cilindro, bisagra
- Llaves de ganzúa
- Marcado de retroalimentación
Opcionales y configuraciones a medida
El FAB CUT 3B RS está disponible con una amplia gama de opciones para adaptarse a cada necesidad de producción:
- Tercer husillo adicional
- Opción «Recuperar»: reinserción en la lista de piezas a recuperar
- Fly Optimizer: medición automática de los restos de barra
- Cabina insonorizada y sistemas de aspiración de virutas
- Etiquetadora manual o con aplicador automático
- Software STATS para análisis de tiempos y productividad
- Personalización para perfiles especiales (basada en análisis técnico)
- Preparación para integración con mesas dinámicas, puentes de atornillado EDU/ESU, centros de montaje RMA.
- Conveyor de virutas (1.200 / 2.000 mm)
- Marcado con láser de un solo o doble haz
Automatización y software avanzado
El corazón inteligente de la máquina es el software de gestión desarrollado por GRAF Synergy, diseñado para importar automáticamente las listas de corte, optimizar los ciclos y monitorizar el rendimiento. Gracias a una interfaz fácil de usar, el operador puede programar y controlar cada fase del proceso con sencillez y precisión.
La máquina está preparada para la integración en sistemas de Industria 4.0, con la posibilidad de análisis de datos, teleasistencia e interconexión con el software de gestión empresarial.
Solicita ahora el folleto completo o reserva una demostración personalizada con nuestros técnicos para descubrir cómo el FAB CUT 3B RS puede revolucionar tu producción.
