FAB CUT 3B ALU
Centro de Corte y Trabajo de Alta Velocidad para Perfiles de Aluminio
Productividad extrema, precisión absoluta: el compañero ideal para quienes desean cortar y trabajar perfiles de aluminio sin compromisos.
Perfecto si:
- Necesitas aumentar drásticamente tu productividad diaria.
- ¿Quieres reducir los desperdicios optimizando las listas de corte?
- Trabajamos perfiles de aluminio con secciones complejas o que no son perfectamente rectas.
- ¿Buscas un coche que garantice una precisión constante y fiabilidad a lo largo del tiempo?
- ¿Quieres reducir la carga operativa gracias a un sistema CNC integrado y fácil de usar?
Solicita ahora la ficha técnica o habla con un experto
Productividad extrema, precisión absoluta: el compañero ideal para quienes desean cortar y trabajar perfiles de aluminio sin compromisos.
El FAB CUT 3B ALU es un centro de corte y trabajo CNC de 8 ejes, diseñado para satisfacer las necesidades de los cerrajeros más exigentes. Capaz de realizar hasta 220 ventanas/turno de una hoja, combina velocidad de proceso, adaptabilidad y calidad constante en el tiempo.

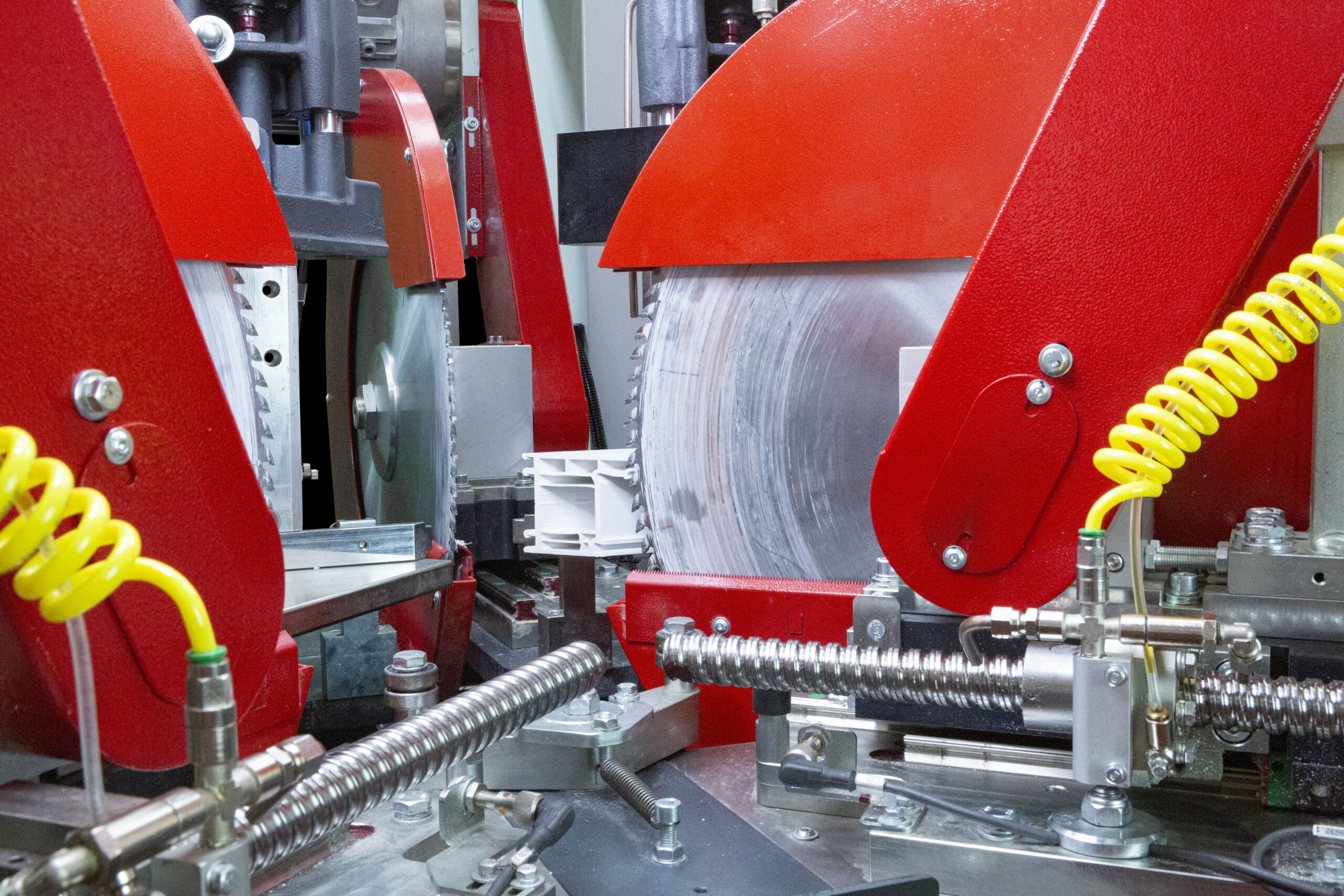

Gracias al módulo de corte con 3 cuchillas independientes de Ø 550 mm y al módulo de trabajo con hasta 12 husillos de alta velocidad, realiza trabajos y cortes de altísima precisión, optimizando al máximo cada ciclo. Es la elección ideal para quienes buscan automatización inteligente, capacidad de adaptarse a perfiles complejos y un retorno de la inversión rápido y medible.
5 razones para elegir el FAB CUT 3B ALU
- Máxima velocidad operativa. Módulo de trabajo con hasta 12 husillos de alta velocidad y corte simultáneo en 3 cuchillas sincronizadas: más procesos en menos tiempo.
- Adaptabilidad a perfiles más complejos. El sistema de alineación automática también lineariza las barras que no son perfectamente rectas, garantizando resultados impecables.
- Optimización inteligente de las barras. El software GRAF Synergy reduce los desechos generando listas de producción optimizadas.

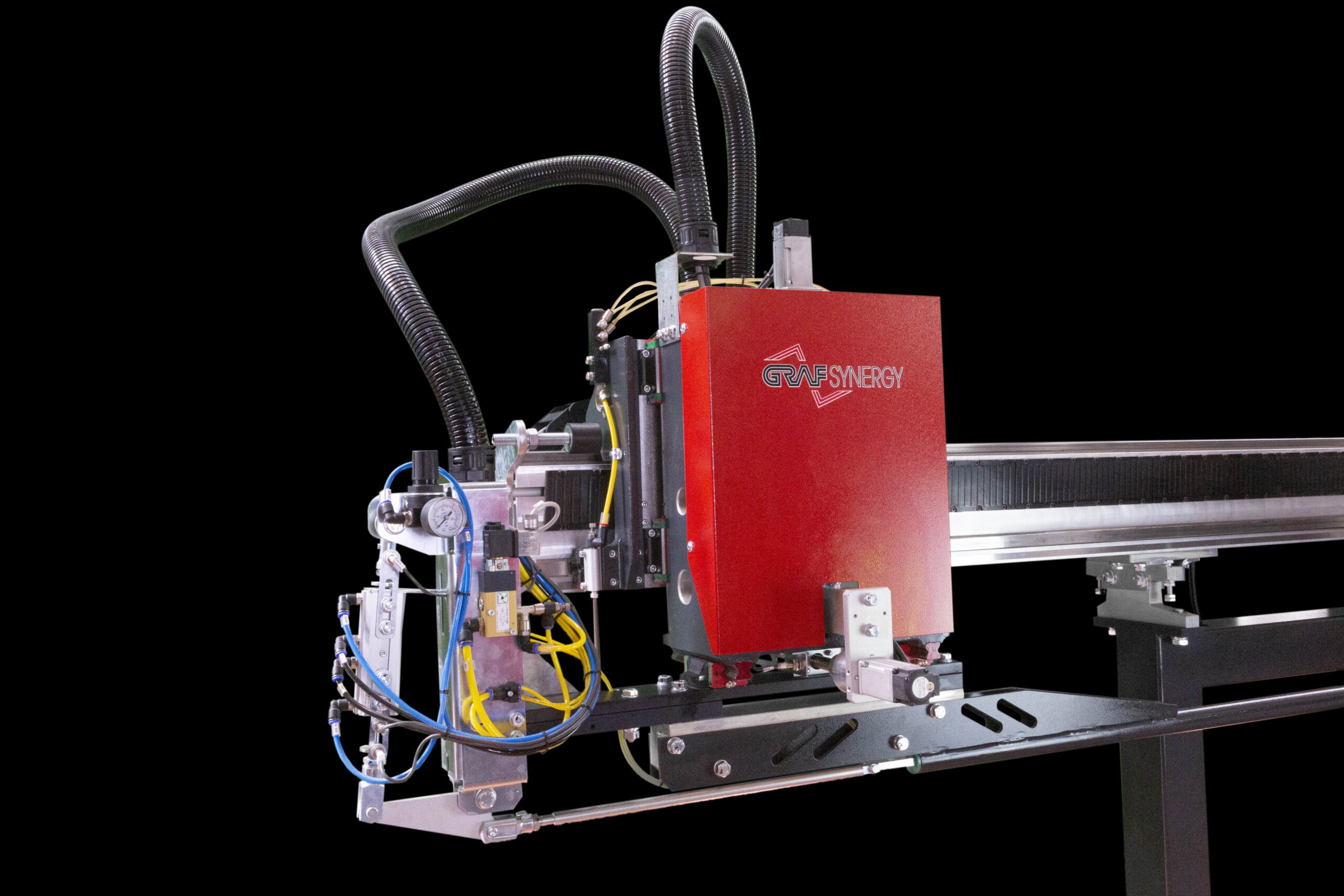

- Precisión micrométrica garantizada. Pinza CNC con banda magnética centesimal: cada corte parte de la posición real del perfil.
- Interfaz intuitiva. Sistema fácil de usar para una gestión simple y rápida de los ciclos de trabajo, incluso por parte de un solo operador.
Detalles del Producto
El FAB CUT 3B ALU realiza todos los principales trabajos en perfiles de aluminio, combinando velocidad de ejecución y estabilidad en el resultado.
Tamaños
Longitud: 15.250 mm
Ancho: 3.400 mm
Altura: 2.800 mm
Peso: 4,500 kg
Alimentación y consumo
Potencia instalada: 20 kW
Alimentación: 400 V
Consumo de aire por ciclo: 150 Nl/min
Presión mínima de funcionamiento: 7 bar
Rendimiento
Productividad: hasta 220 unidades/8h*
Operadores requeridos: 1
(*en función del perfil y las tareas)
perfiles laborales
Longitud: 500 / 6.500 mm
Anchura: 40 / 130 mm
Altura: 40 / 180 mm
Funciones y procesos soportados
Formulario de Trabajo:
- Agujeros de drenaje de condensación
- Orificios para manija, bisagras, cilindros
- Forzar la cerradura
- Aberturas de ventilación
- Marcado de retroalimentación
- Trabajos personalizados bajo demanda
Formulario de Corte:
- 3 cuchillas de Ø 550 mm
- Ángulos de corte: -45° / 90° / +45°
- Movimentación horizontal automatizada
Opcionales disponibles
FAB CUT 3B ALU se puede configurar con una amplia gama de opciones para adaptarse perfectamente a cada necesidad de producción:
- 6 mandriles adicionales para el módulo de trabajo
- Software STATS para el análisis de datos de producción
- Fly Optimizer para la recuperación automática de desperdicios
- Opción Recupera para retrabajos tras error
- Adaptaciones personalizadas para perfiles especiales
- Conveyor de virutas (1.200/2.000 mm)
- Aspiradora industrial con 2 bolsas
- Cabina insonorizada a medida
- Mesa de descarga motorizada (también en el lado opuesto)
- Integración con Centros de Atornillado ASG-E (1 o 2)
- Etiquetado manual o automático
- Láser para marcaje (simple o doble)
- Sensores de rotura de herramienta
TECNOLOGÍA Y AUTOMATIZACIÓN
Cada componente del FAB CUT 3B ALU está diseñado para integrarse en una lógica de producción digital y flexible. El centro utiliza software propietario GRAF Synergy para la optimización de listas y el control de procesos, y está preparado para la integración en entornos de Industria 4.0.
- Sistema CNC avanzado con control de 8 ejes
- Lectura de posición con banda magnética de alta resolución
- Extractores automáticos y mesas con cintas motorizadas
- Interfaz de operador simple y multilingüe
- Compatibilidad con sistemas de monitoreo y trazabilidad
Contáctanos para descubrir si FAB CUT 3B ALU es la solución adecuada para tu producción.
