F 130
Pantógrafo manual de doble cabeza para fresados y perforaciones rápidas
Máxima simplicidad para trabajos precisos en perfiles de PVC y aluminio
Perfecto si…
- ¿Quieres realizar muescas y agujeros para manijas de manera sencilla y rápida?
- Trabajas en un taller artesanal o en una línea de producción semiautomática.
- Necesitas un coche compacto pero funcional.
- ¿Buscas una solución lista para usar, sin complicaciones de CNC?
- ¿Quieres reducir los tiempos de trabajo manual gracias a dispositivos y plantillas dedicadas?
- Necesitas flexibilidad operativa con fresas de Ø10 y Ø12 mm.
Solicita ahora la ficha técnica o habla con un experto
Máxima simplicidad para trabajos precisos en perfiles de PVC y aluminio
El pantógrafo F 130 es la solución ideal para talleres que buscan rapidez operativa y precisión manual en el trabajo de escuadras y agujeros para manijas.
Con dos cabezales dedicados – uno para fresados verticales con plantilla y otro para taladrados horizontales – permite realizar rápidamente todos los trabajos esenciales para la preparación de marcos en PVC o aluminio.
Compacto e intuitivo, está diseñado para reducir los tiempos de configuración, aumentar la eficiencia y garantizar resultados consistentes.
La manipulación completamente manual lo hace perfecto para quienes desean mantener el control directo sobre el proceso, sin renunciar a la calidad y versatilidad.
5 razones para elegir F 130
- Dos cabezales independientes para trabajos simultáneos. Fresado vertical y perforación horizontal en una única estación, sin necesidad de reposicionamientos.
- Fresado asistido por plantilla para resultados precisos. Sistema de copiado con punteros de 3 diámetros ajustables, ideal para huecos estándar en perfiles de PVC y aluminio.
- Perforación de manija de 3 puntas integrada. Módulo horizontal con múltiples puntas para realizar agujeros precisos en un solo paso.

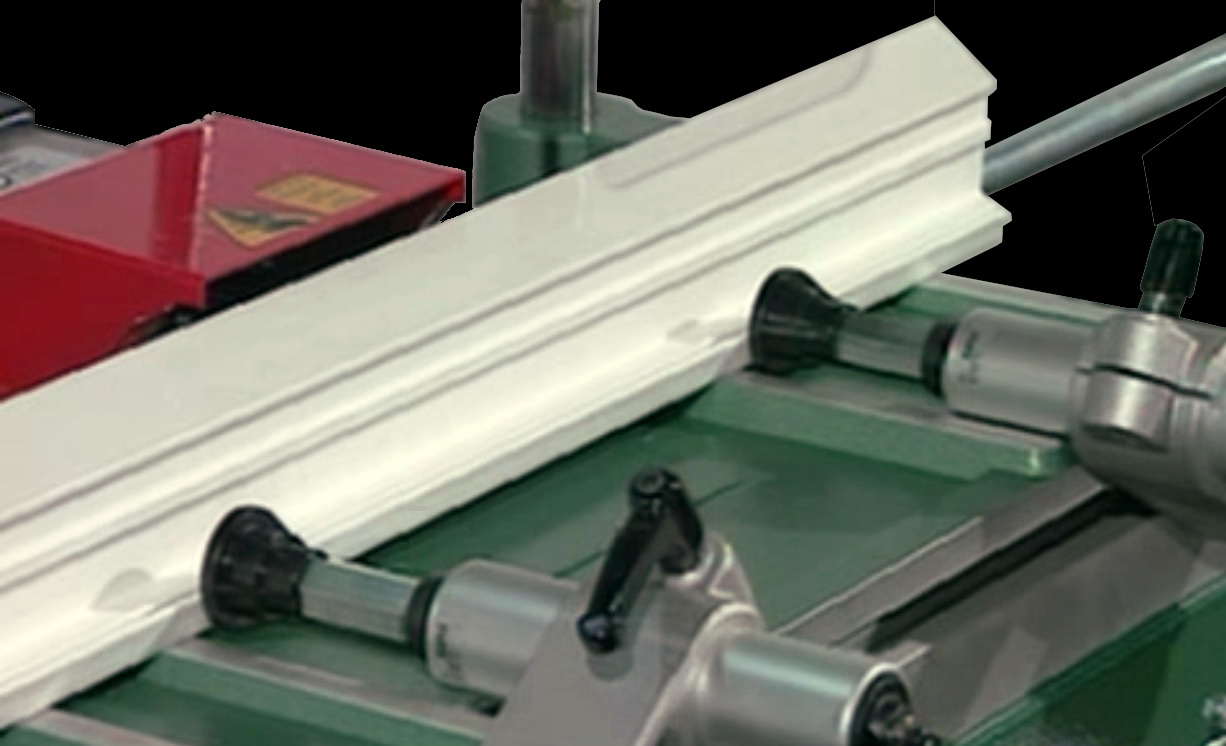

- Bloqueo seguro de la pieza. Sistema de mordazas neumáticas verticales y horizontales para un agarre rápido y estable.
- Dimensiones reducidas, gran eficiencia. Solo 1.050 mm de longitud para una máquina ligera (150 kg), fácil de instalar incluso en espacios reducidos.
Detalles del Producto
El pantógrafo F 130 permite realizar una amplia gama de operaciones manuales de fresado y perforación, garantizando resultados fiables y repetibles.
Tamaños
Longitud: 1.050 mm
Anchura: 850 mm
Altura: 1.600 mm
Peso: 150 kg
Rendimiento
Operatividad: Manual
Número de operadores: 1
Carrera de ejes (X / Y / Z): 490 / 140 / 140 mm
Alimentación y consumo
Potencia instalada: 1,1 kW
Alimentación eléctrica: 400 V
Presión mínima de funcionamiento: 7 bar
Consumo de aire por ciclo: 5 Nl/min
Funciones y procesos soportados
Principales trabajos:
- Cortes verticales mediante plantilla
- Fresados longitudinales y transversales
- Cerraduras y accesorios para cerraduras
- Orificios para manija (3 puntas simultáneas)
La unidad de copiado está equipada con teclados manuales ajustables en 3 diámetros, utilizables con fresas de Ø10 y Ø12 mm, adaptándose fácilmente a diferentes configuraciones de perfil.
Opciones y configuraciones disponibles
Para aumentar la versatilidad del pantógrafo F 130, se puede equipar con una serie de accesorios opcionales:
- Avance oleopneumático para cabezal de perforación
- Centrador manual (hasta 2.300 mm)
- Tastadores neumáticos
- Freno de golpe con placa de 150×150 mm
- Soporte estelar de 4 posiciones
- Rodillos y soportes laterales de 1.500 mm
- Sistema de refrigeración neumática
Estas opciones permiten personalizar la máquina según las necesidades productivas específicas, mejorando la ergonomía y la productividad.
Tecnología y control
El F 130 es un pantógrafo completamente manual, diseñado para quienes prefieren la simplicidad y el control directo sobre el proceso. Aunque no cuenta con CNC, integra soluciones prácticas para aumentar la precisión y la seguridad, tales como:
- Bloqueos neumáticos
- Tastadores ajustables
- Refrigeración automática de utensilios
Su diseño robusto y funcional garantiza fiabilidad operativa a lo largo del tiempo, incluso con un uso intensivo.
