ESU
Unidad de Atornillado Eficiente: Estación CNC para Atornillado de Refuerzos en Perfiles de PVC
Atornillado automático, productividad continua
Perfecta si:
- Automatizar la fase de atornillado de los refuerzos en perfiles de PVC.
- Minimizar la intervención manual en línea
- Garantizar fijaciones rápidas, precisas y repetibles.
- Trabajar de manera continua con la mesa dinámica y el centro de trabajo.
- Optimizar los tiempos de ciclo y la productividad
- Integrar parámetros CNC sobre posición, profundidad, par y velocidad
Solicita ahora la ficha técnica o habla con un experto
Atornillado automático, productividad continua

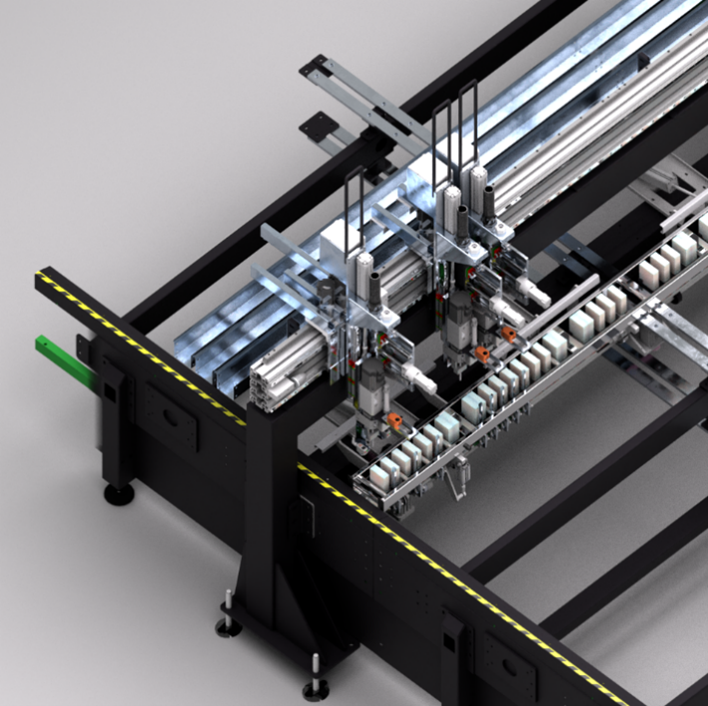

ESU es la estación CNC Graf Synergy dedicada al atornillado automático de los refuerzos metálicos dentro de los perfiles de PVC. Se integra directamente en el flujo de producción, trabajando en línea con la mesa dinámica y los centros de corte y trabajo, para realizar la fijación de los refuerzos en tiempo cero.
La máquina está equipada con un módulo de fijación que alberga hasta 4 atornilladores eléctricos sin escobillas con alimentación automática de tornillos. Cada ciclo es completamente gestionado por software CNC, para garantizar velocidad, precisión y coherencia con los parámetros de trabajo.
5 razones para elegir ESU
- Velocidad máxima a tiempo cero. El procesamiento se realiza directamente en línea, durante el flujo productivo del perfil.
- Control completo de los parámetros. Software CNC dedicado para la gestión precisa de la posición, profundidad de tornillo, par y velocidad.
- Atornilladores eléctricos sin escobillas. Silenciosos, precisos y de bajo consumo energético. Pueden trabajar de forma simultánea o alternarse.
- Automatización total, operador reducido. Solo requiere la carga de tornillos. Todo lo demás está automatizado.
- Versatilidad con 4 atornilladores y módulos opcionales. Posibilidad de montar hasta 4 unidades, además de cargadores adicionales para diferentes tamaños de tornillos.
Detalles del Producto
ESU es la estación CNC Graf Synergy dedicada al atornillado automático de los refuerzos metálicos dentro de los perfiles de PVC. Se integra directamente en el flujo de producción, trabajando en línea con la mesa dinámica y los centros de corte y trabajo, para realizar el fijado de los refuerzos en tiempo cero.
Dimensiones de la máquina
Longitud: 4.500 mm
Anchura: 1.800 mm
Altura: 2.700 mm
Peso: 2,500 kg
Alimentación y consumo
Potencia instalada: 6 kW
Alimentación: 400 V
Consumo de aire: 200 NI/min
Presión de trabajo: 7 bar
Características operativas
- Número de unidades de atornillado: hasta 4 (verticales)
- Movimiento eje X: automático longitudinal
- Movimiento del eje Y: posicionamiento automático transversal
- Modo de operación: CNC
- Operadores requeridos: solo para reabastecimiento de tornillos
Dimensiones de perfiles trabajables
- Longitud: 350 – 4.000 mm
- Ancho: 40 – 130 mm
- Altura: 40 – 120 mm
Tipos de trabajos
- Atornillado automático de refuerzos en perfiles de PVC
Integración
- Compatible con la mesa dinámica Graf Synergy
- Compatible con centros de corte y trabajo CNC
TECNOLOGÍA Y AUTOMATIZACIÓN
ESU está diseñada para proporcionar el máximo nivel de automatización en la fase de fijación de los refuerzos. Los atornilladores sin escobillas garantizan una alta precisión, un bajo impacto acústico y un consumo reducido.
El control CNC permite definir cada parámetro del ciclo de atornillado, asegurando una calidad constante en cada pieza. El módulo de software coordina la actividad de los atornilladores de manera alternada o simultánea, dependiendo del número de tornillos a insertar.
Perfectamente integrable en instalaciones de Industria 4.0, el ESU permite la trazabilidad de las operaciones, la interfaz con los sistemas de gestión de línea y la reducción de la carga operativa.
Contáctanos para descubrir si el ESU es la solución adecuada para tu producción.
