EDU
Unidad de Perforación Eficiente: Estación CNC para Perforación de Fijación en Perfiles de PVC
Perforación automática, cero tiempos muertos
Perfecta si:
- Realizar la perforación de fijación de forma automática directamente en la línea.
- Reducir los tiempos de ciclo sin sacrificar la precisión
- Trabajar perfiles de PVC con refuerzo ya incorporado
- Automatizar también la perforación de los traviesos.
- Eliminar la intervención manual gracias a lógicas CNC completas
- Integrar la perforación en una línea con Centro de Corte y Trabajo
Solicita ahora la ficha técnica o habla con un experto
Perforación automática, cero tiempos muertos

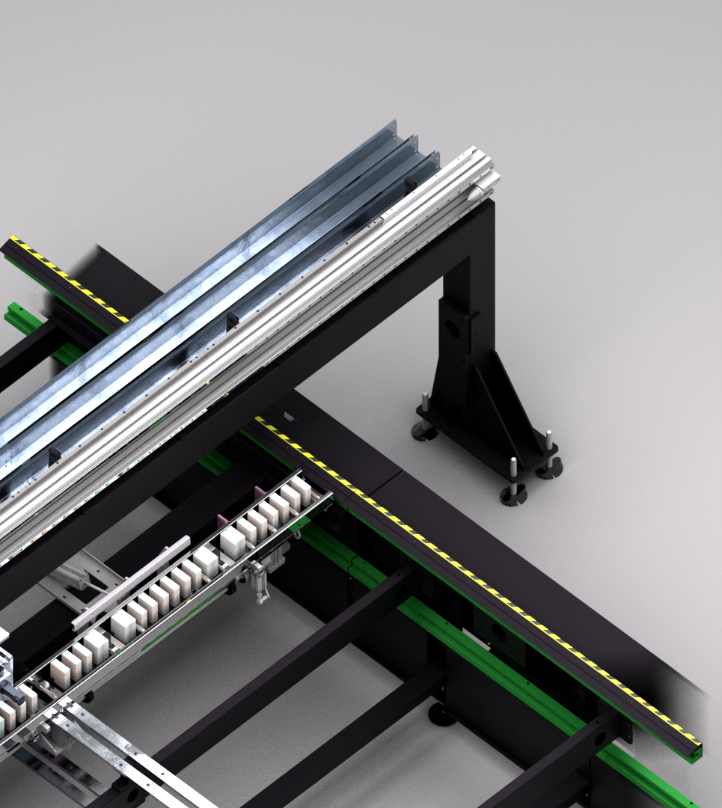

EDU es la estación de perforación CNC desarrollada por Graf Synergy para la ejecución automática y precisa de la perforación perimetral de fijación en perfiles de PVC ya reforzados. Integrable directamente en la mesa dinámica, permite realizar la perforación durante el flujo de producción sin ninguna interrupción, reduciendo los tiempos de ciclo y mejorando la calidad general del procesamiento.
Con un puente portante que alberga hasta 3 unidades verticales de perforación, la instalación se destaca por su flexibilidad, precisión y alta automatización, lo que la convierte en perfecta para líneas de alta productividad y fábricas orientadas a la Industria 4.0.
5 razones para elegir EDU
- Velocidad a tiempo cero. La perforación se realiza en línea, sin interrumpir el flujo de producción en la mesa dinámica.
- Precisión paramétrica. Cada unidad controla la profundidad, la posición y la velocidad de avance para perforaciones perfectas.
- Máxima automatización. La planta opera de forma totalmente autónoma: no se requiere ningún operador.
- Versatilidad operativa. Además de la perforación perimetral, también es posible perforar los travesaños.
- Software integrado avanzado. Gestión CNC completa con control de coordenadas en los ejes X e Y, para una máxima flexibilidad de programación.
Detalles del Producto
EDU es la estación de perforación CNC desarrollada por Graf Synergy para la ejecución automática y precisa de la perforación perimetral de fijación en perfiles de PVC ya reforzados. Integrable directamente en la mesa dinámica, permite realizar la perforación durante el flujo de producción sin interrupciones, reduciendo los tiempos de ciclo y mejorando la calidad general del procesamiento.
Tamaño de la máquina
Longitud: 4.500 mm
Anchura: 1.800 mm
Altura: 2.700 mm
Peso: 2,500 kg
Alimentación y consumo
Potencia instalada: 9 kW
Alimentación: 400 V
Consumo de aire: 200 NI/min
Presión de trabajo: 7 bar
Características operativas
- Número de unidades de perforación: hasta 3 (verticales)
- Movimiento eje X: automático longitudinal
- Movimiento del eje Y: posicionamiento automático transversal
- Modo de operación: CNC
- Operadores requeridos: 0
Tamaños de perfiles trabajables
- Longitud: 350 – 4.000 mm
- Ancho: 40 – 130 mm
- Altura: 40 – 120 mm
Tipos de trabajos
- Perforación automática de fijación perimetral
- Posibilidad de perforación para fijación transversal
Integración
- Compatible con la mesa dinámica Graf Synergy
- Ideal para centros de corte y trabajo CNC
TECNOLOGÍA Y AUTOMATIZACIÓN
El EDU representa un salto tecnológico en la gestión de la perforación perimetral. Todo el proceso está controlado por un software avanzado que gestiona las trayectorias y los parámetros de cada perforación individual. Gracias a la integración directa con la mesa dinámica y al control simultáneo de los ejes X e Y, es posible lograr la máxima productividad con tolerancias mínimas, incluso en perfiles ya reforzados.
Contáctanos para descubrir si el EDU es la solución adecuada para tu producción.
