CUT 3B
Centro de corte CNC de 3 cuchillas para ventanas de PVC
Máxima productividad y precisión en una única máquina de corte industrial
Perfecto para:
- Fabricantes de ventanas que producen hasta 500 unidades al día
- Quien desee optimizar cada barra cortada con software avanzado.
- Departamentos de producción que buscan velocidad sin comprometer la calidad
- Empresas que trabajan con perfiles de secciones complejas o fuera de estándar
- Quien busca la plena automatización del ciclo de corte
Solicita ahora la ficha técnica o habla con un experto
La potencia de tres cuchillas sincronizadas para cortes continuos y precisos
El CUT 3B es un centro de corte CNC de 6 ejes controlados, diseñado para garantizar niveles de productividad muy altos en el procesamiento de perfiles de PVC, incluso con sellado.

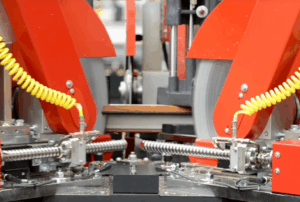

Equipado con un módulo de corte con 3 cuchillas de Ø 550 mm independientes y sincronizadas, garantiza cortes precisos a -45° / 90° / +45°.
La instalación consta de un almacén de carga automática (de hasta 8 barras) con pinza CNC de motores lineales y lectura centesimal de la posición.
El módulo de descarga está motorizado por correas con fotocélula de seguridad y capacidad para hasta 15/20 piezas.
¿Por qué elegir el CUT 3B?
- Velocidad extrema y sincronización total. Tres cuchillas independientes impulsadas por motores sin escobillas para un ciclo de corte continuo y rápido.
- Precisión avanzada en cada perfil. Sistema de alineación automática de barras y pinza CNC con lectura centesimal en banda magnética.
- Ahorro concreto en cada ciclo. El software GRAF Synergy optimiza las listas reduciendo el desperdicio de material y aumentando la eficiencia.
- Automatización total del flujo. Desde el almacén hasta la mesa de descarga, cada fase está automatizada para eliminar paradas y retrasos.
- Interfaz amigable y personalizable. El sistema está diseñado para un uso intuitivo y rápido, con posibilidades de personalización e integración 4.0.
Detalles del Producto
El CUT 3B realiza cortes rápidos y precisos en perfiles de PVC, incluso con junta, con ángulos de -45° a +45°.
El sistema CNC de 6 ejes garantiza el máximo control de la geometría de corte, incluso en secciones complejas.
La linearización automática de las barras mejora la calidad del resultado final.
Tamaños
Longitud: 16.000 mm
Anchura: 3.000 mm
Altura: 2.400 mm
Peso: 2,500 kg
Rendimiento
Hasta 500 ventanas/8h (1 hoja)
Operadores requeridos: 1
Alimentación y consumo
Potencia instalada: 14 kW
Tensión: 400 V
Presión mínima: 7 bar
Consumo de aire: 200 Nl/min
Perfiles laborales
Longitud: de 700 a 6.500 mm (mínimo 400 mm bajo pedido)
Anchura: de 40 a 130 mm
Altura: de 40 a 180 mm
Opciones y configuraciones disponibles
El centro de corte se puede potenciar con una serie de accesorios y software avanzado:
- Fly Optimizer: optimización de los restos de barra para la reducción de desperdicios
- ESTADÍSTICAS: análisis de datos de producción para un monitoreo continuo
- Opción Recuperar: reinserción de piezas incorrectas en nuevas listas
- Cabina insonorizada: diseñada a medida para la reducción de ruido
- Mesa de descarga motorizada con salida en el lado opuesto
- Etiquetadora automática o manual
- Laser para marcado de perfiles (sencillo o doble)
- Conveyor de virutas NRT 500 / NRT-CP
- Aspiradora de 2 bolsas, 4 salidas Ø 100 (Mod. D4)
- Disposición para conexión con centros de atornillado ASG-E
- Personalizaciones a medida para perfiles no estándar
Software avanzado e integración 4.0
El software de gestión del CUT 3B permite la importación automática de listas de corte y la optimización del ciclo. Integrable en sistemas de fábrica inteligente, soporta análisis estadísticos, reutilización de desechos, gestión de errores y personalización para tipos de perfil.
Maximiza cada barra, automatiza cada corte: solicita ahora una demostración o una consulta técnica sobre el CUT 3B.
