005NV
Transporte Vertical con Rotación para Logística Inteligente de Ventanas
Precisión y versatilidad para la manipulación integrada
Perfecta si:
- Optimizar el flujo entre el ensamblaje, el acristalamiento y el almacenamiento.
- Gestionar rotaciones complejas de cuadros en espacios reducidos
- Servir líneas espejo o instalaciones paralelas
- Minimizar las operaciones manuales entre una fase y otra.
- Trabajar de forma segura incluso con puertas de gran tamaño
- Adaptar la logística a los diferentes formatos de producción
Solicita ahora la ficha técnica o habla con un experto
Precisión y versatilidad para la manipulación integrada
El 005NV es el transportador Graf Synergy más completo para la manipulación automatizada de hojas, marcos y acabados. Gracias a su sistema rotatorio, es capaz de girar las piezas ±180°, adaptándolas a la orientación requerida en las distintas fases de producción, optimizando los flujos y reduciendo las manipulaciones manuales.
Fabricada en acero pintado, con una estructura inclinada a 8° para un apoyo estable, combina una traslación rápida (hasta 2 m/s) con una altísima precisión (0,5 mm en traslación y 0,1° en rotación).
5 razones para elegir 005NV
- Rotación automática ±180°. Sistema servoasistido para cambiar la orientación de los cuadros con extrema precisión y rapidez.
- Máxima fluidez en los traspasos. Gracias a los rodillos laterales, las ruedas locas y la cinta motorizada con inversor, cada transferencia se realiza sin interrupciones ni desalineaciones.
- Alta velocidad de misión. Ciclo medio completo en 45 segundos, optimizado para líneas de producción de alta intensidad.
- Seguridad integrada para cada situación. Las protecciones frontales anti-caída y la estructura inclinada garantizan estabilidad incluso en caso de paradas repentinas.
- Flexibilidad total de diseño. Soporta configuraciones simétricas y está disponible en una versión ampliada de hasta 4.000 x 3.200 mm.
Detalles del Producto
005NV es la solución ideal para la transferencia y rotación automática de cuadros entre diferentes estaciones de producción.
Tamaños
Longitud: 1.900 mm
Ancho: 3.600 mm
Altura: 3.000 mm
Peso: 950 kg
Rendimiento
Tiempo medio del ciclo (carga + transporte + descarga): 45 seg*
Velocidad de translación: hasta 2 m/seg
Operadores requeridos: 1
Rotación de elementos: ±180
(depende de la longitud de la línea)
Alimentación y consumo
Potencia instalada: 10 kW
Tensión: 400 V
Consumo de aire por ciclo: 30 NI/min
Presión de trabajo: 7 bar
Perfiles manejables (dimensiones del marco)
Longitud máxima: 3.200 mm
Anchura máxima: 2.800 mm
Grosor máximo: 130 mm
Funcionalidades y procesos soportados
- Carga/descarga en rodillos o almacenes motorizados
- Rotación automática ±180° en el eje vertical
- Transición fluida entre diferentes orientaciones
- Centrado lateral mediante rodillos

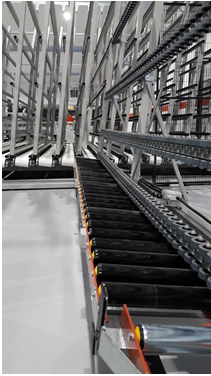

- Traslación sobre rieles mediante ruedas locas de alta capacidad
Opciones y configuraciones disponibles
Configurable para adaptarse a cada necesidad de diseño, el 005NV puede estar equipada con:

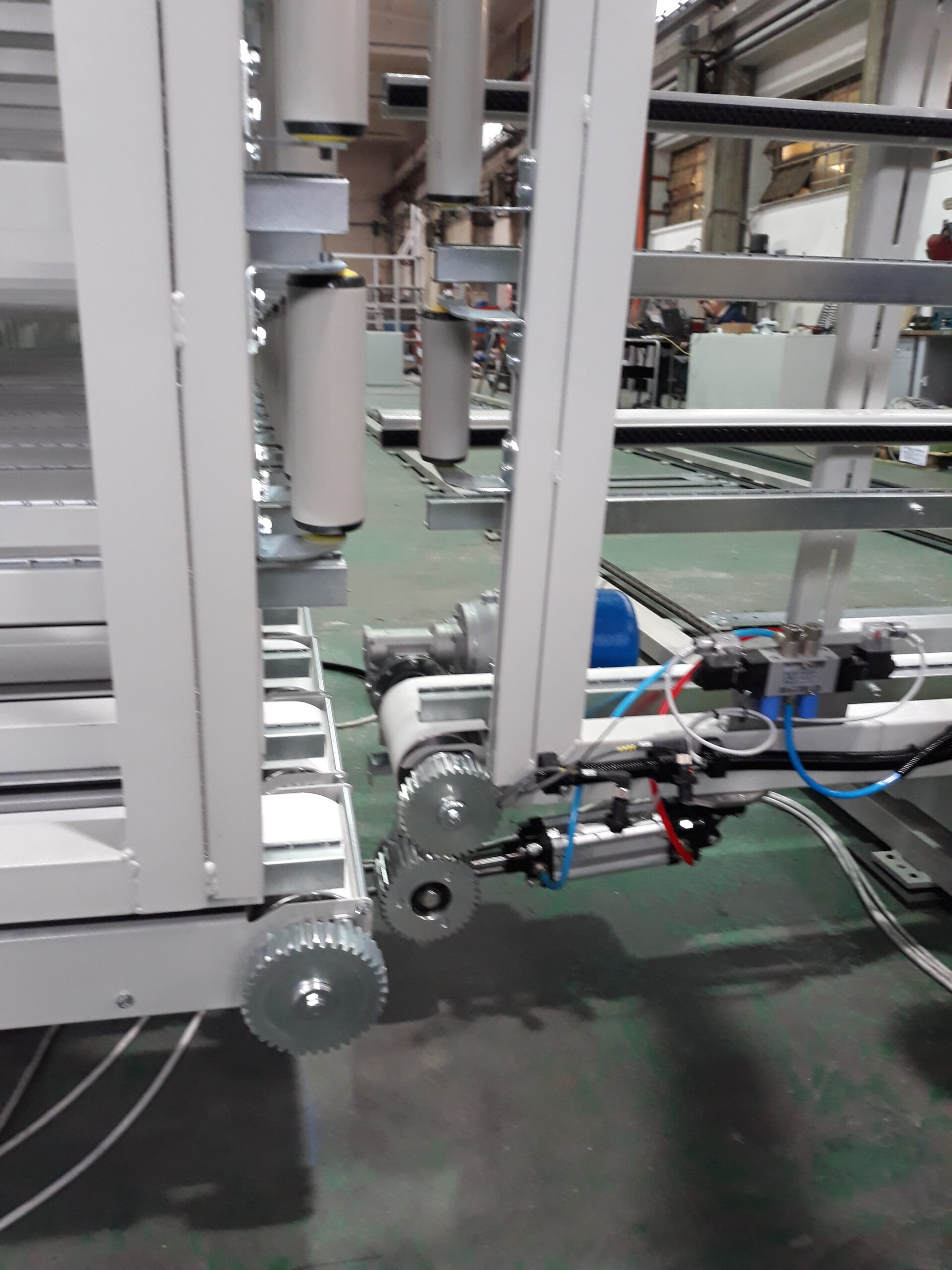

- Sistema de piñón para la transmisión de movimiento a las cintas transportadoras del almacén
- Cintas de manipulación de cuadros
- Versión ampliada 005NV40 (4.000 x 3.200 mm)
Estos opcionales amplían su uso también a instalaciones con altos volúmenes o formatos no estándar.
TECNOLOGÍA Y AUTOMATIZACIÓN
Equipado con un motor brushless de alta precisión para la traslación y un sistema de rotación servoasistido, el 005NV se integra perfectamente con las instalaciones de la Industria 4.0. La cinta transportadora con inversor permite ajustes dinámicos, mientras que la integración con software de gestión y sistemas de supervisión permite una trazabilidad completa y una gestión centralizada de la logística.
Contáctanos para descubrir si el 005NV es la solución adecuada para tu producción.
