001TN
Banco Verticalizador Automático para Líneas de Soldadura y Montaje
Simplifica la manipulación, mejora el flujo
Perfecta si:
- Verticalizar automáticamente los cuadros soldados después de la soldadura.
- Unir líneas no paralelas dentro de la producción
- Reducir el esfuerzo físico de los operadores
- Optimizar el tiempo de ciclo de las máquinas siguientes
- Trabajar de forma segura y con un flujo continuo
- Adapta fácilmente el banco a líneas existentes o compactas.
Solicita ahora la ficha técnica o habla con un experto
Simplifica la manipulación, mejora el flujo

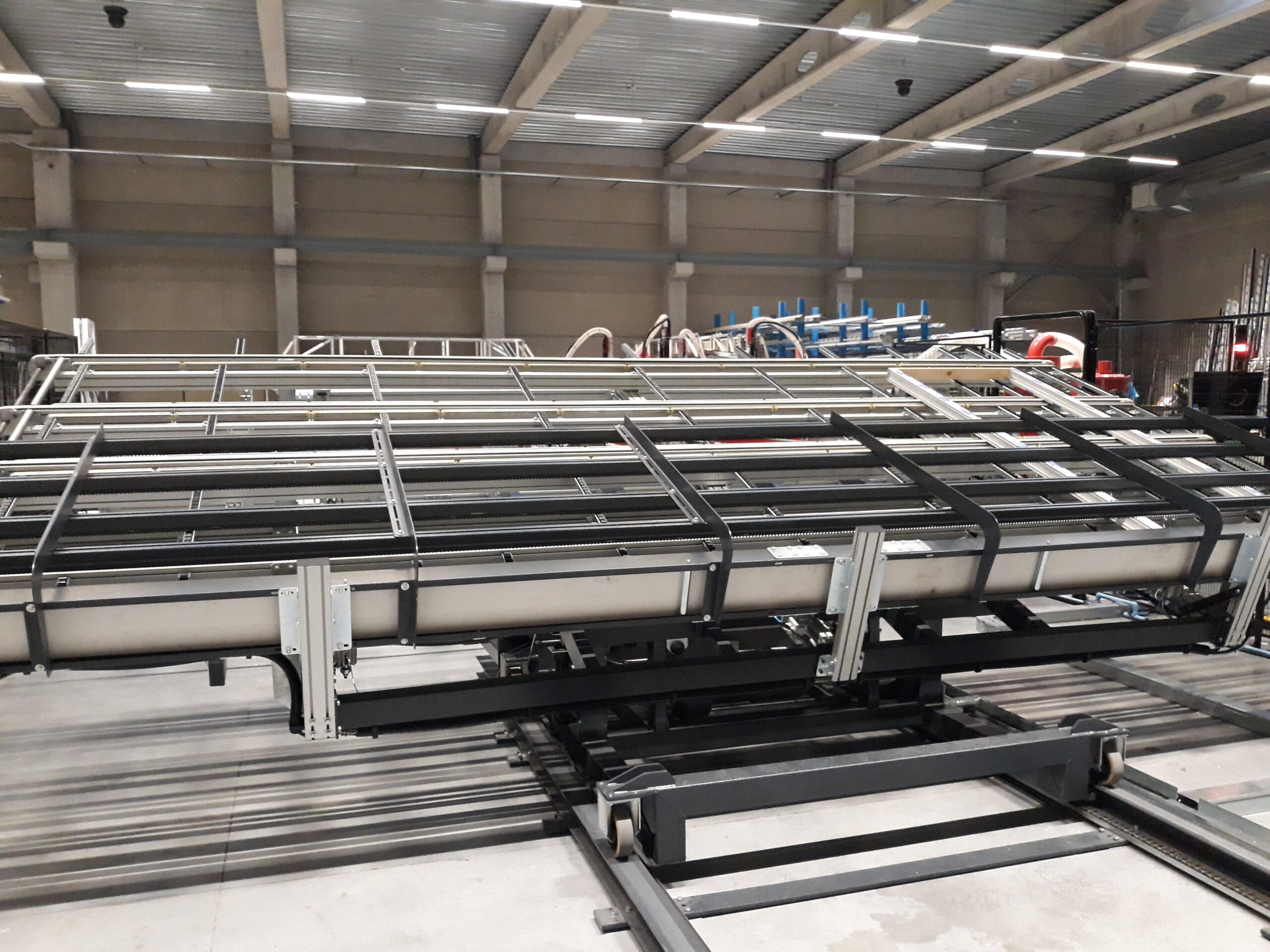

El banco verticalizador 001TN es la solución de Graf Synergy para optimizar la disposición vertical de los cuadros soldados dentro de la línea de producción. Se puede colocar tanto a la salida de la soldadora como en un punto de unión entre líneas no paralelas, permitiendo voltear los elementos de forma automática y segura de 0 a 80°, minimizando así la necesidad de intervención manual.
La estructura compacta y la superficie de contacto diseñada para evitar bloqueos durante el movimiento lo hacen ideal también en entornos productivos con espacios reducidos o diseños personalizados.
5 razones para elegir 001TN
- Inclinación controlada y precisa. Sistema motorizado sin escobillas o neumático que permite una verticalización automática de 0 a 80°.
- Superficie de bajo rozamiento. Correas de poliuretano con perfil de guía termosoldado y cepillos diagonales garantizan un deslizamiento fluido de los paneles.
- Estructura compacta y modular. Fabricado en tubo de acero soldado y pintado, es robusto pero compatible con diseños lineales o complejos.
- Máxima seguridad en cada fase. Equipado con cintas verticales, rodillos laterales y protecciones que mantienen estable el marco incluso durante la inversión.
- Personalizable para cada necesidad. Disponible en cinco versiones de hasta 6.000 mm de longitud cuadrada para adaptarse a cualquier formato de producción.
Detalles del Producto
001TN permite la transferencia y verticalización automática de los cuadros, simplificando la logística interna entre soldadura, almacenamiento y montaje.
Tamaños
Longitud: 3.500 mm
Anchura: 3.400 mm
Altura: 1.000 mm
Peso: 1.600 kg
Rendimiento
Ciclo de tiempo: depende de la instalación conectada
Operadores requeridos: 1
Inclinación automática de 0 a 80°
Alimentación y consumos
Potencia instalada: 10 kW
Tensión: 400 V
Consumo de aire por ciclo: 30 NI/min
Presión de trabajo: 7 bar
Perfiles manejables (dimensiones del marco)
Longitud máxima: 2.800 mm
Anchura máxima: 1.400 mm
Grosor máximo: 130 mm
Funcionalidades y procesos soportados
- Correas de poliuretano con guía termosoldada
- Cepillos diagonales anti-bloqueo
- Transportador horizontal con inversor
- Cama flotante con ruedas locas/cepillos
- Rodillos verticales laterales y cintas de soporte
Opciones y configuraciones disponibles
No se prevén opciones adicionales. Sin embargo, está disponible en diferentes variantes para adaptarse a marcos de tamaños superiores:
- 001TN40: 2.800 x 4.000 mm
- 001TN32: 2.800 x 3.200 mm
- 001TN34: 4.000 x 3.200 mm
- 001TN60: 2.800 x 6.000 mm
- 001TN50: 2.800 x 5.000 mm
TECNOLOGÍA Y AUTOMATIZACIÓN
001TN está impulsado por motores brushless de alta eficiencia o un sistema neumático, combinando fiabilidad y simplicidad operativa. El control inverter en la cinta transportadora permite ajustes dinámicos de la velocidad de manejo. Integrable con instalaciones de Industria 4.0, puede conectarse a software de gestión para la sincronización del ciclo y la optimización del flujo.
Contáctanos para descubrir si el 001TN es la solución adecuada para tu producción.
