001MA
Almacén Vertical con Motor Inducido para Almacenamiento Inteligente
Módulo, automatizado, siempre sincronizado
Perfecta si:
- Eliminar por completo el manejo manual de los cuadros.
- Crear un buffer automático entre soldadura y montaje
- Gestionar ante y marcos en almacenamiento vertical de manera ordenada y segura.
- Optimizar el flujo de trabajo en instalaciones continuas o asincrónicas
- Automatizar la llamada de los elementos a las estaciones
- Integrar un almacén con lógicas de Industria 4.0
Solicita ahora la ficha técnica o habla con un experto
Modular, automatizado, siempre sincronizado
El almacén vertical 001MA de Graf Synergy está diseñado para eliminar la manipulación manual de los elementos y crear un buffer estratégico entre las fases productivas. Gracias al movimiento inducido, cada compartimento puede ser manipulado directamente por el carro a través de un acoplamiento mecánico, lo que permite un deslizamiento fluido y controlado de los paneles.

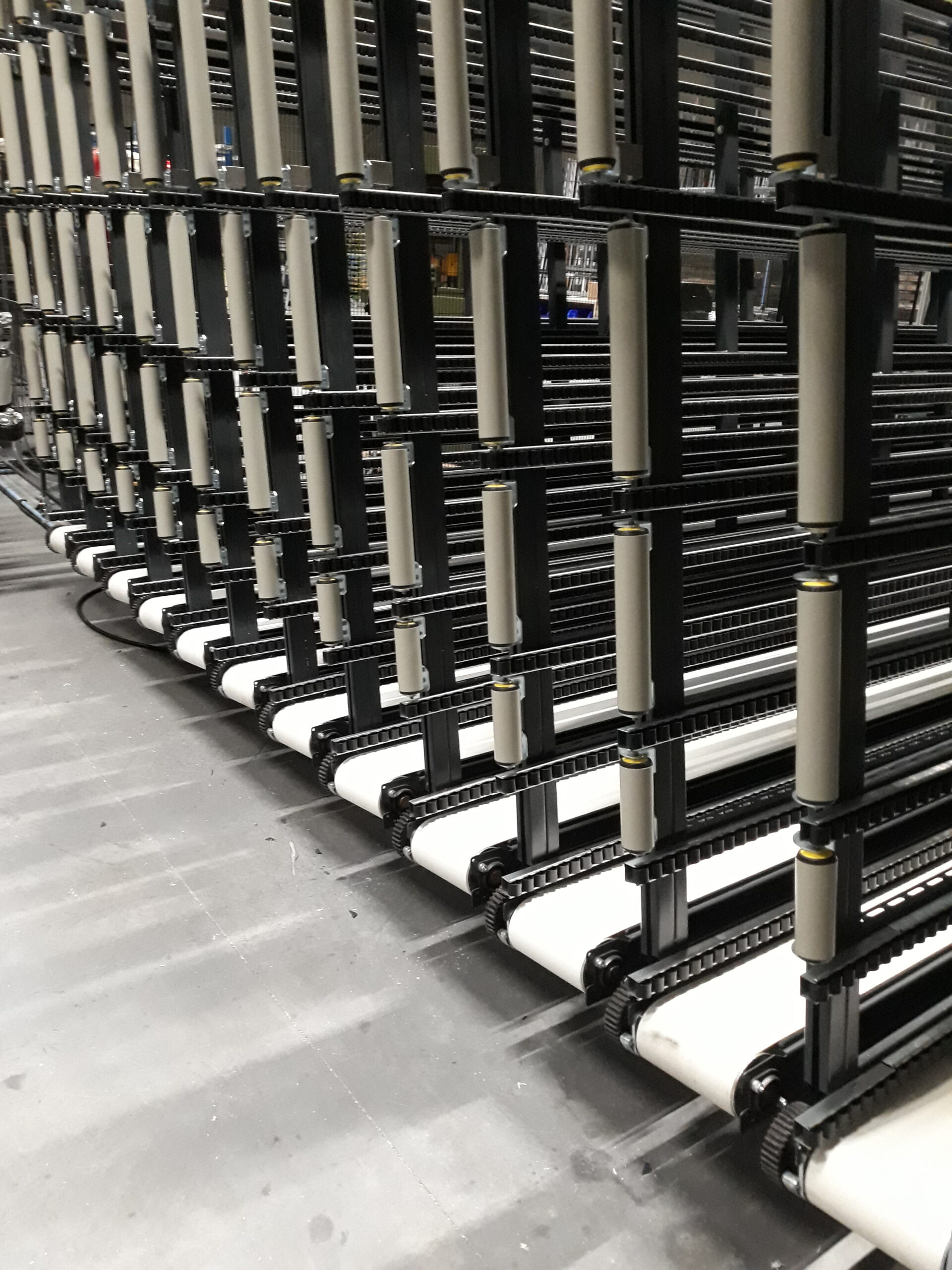

Con compartimentos de 160 mm de ancho equipados con rodillos laterales, estantes inclinados a 8-10° y una estructura anticaída, es la solución ideal para optimizar el espacio en vertical y gestionar el almacenamiento de manera inteligente y ordenada.
5 razones para elegir 001MA
- Buffer inteligente para flujos no sincronizados. Compensa el desfase entre soldadura, acristalamiento y ensamblaje gracias a un sistema de almacenamiento modular.
- Movimiento por inducción. Cada compartimento se mueve mediante la acoplamiento de rueda dentada y piñón, así como una cinta transportadora, controlado por la lanzadera o por un motor dedicado.
- Recuperación automática configurable. Sistema programable para la recuperación de un solo cuadro, posición específica, pedido completo o kit completo.
- Protección y orden en vertical. Respaldo inclinado, rodillos laterales y marco anticaída garantizan la estabilidad y la integridad de los cuadros.
- Extremadamente modular y personalizable. Configurable con alfombrillas de 160 o 200 mm, motor inducido bilateral o compartimentos con motorreductor eléctrico.
Detalles del Producto
El almacén vertical 001MA de Graf Synergy está diseñado para eliminar la manipulación manual de los elementos y crear un buffer estratégico entre las fases productivas. Gracias al movimiento inducido, cada compartimento puede ser movido directamente por el carro mediante acoplamiento mecánico, lo que permite un deslizamiento fluido y controlado de los paneles.
Tamaños
Longitud: 4.300 mm
Anchura: 2.400 mm
Altura: 3.400 mm
Peso: 2.400 kg
Rendimiento
Operadores requeridos: 1
Longitud área de trabajo: 2800 mm
Ancho del marco de trabajo: 1400 mm
Alimentación y consumo
Potencia instalada: 3 kW
Alimentación: 400 V
Consumo de aire: no previsto
Presión de ejercicio: no requerida
Funcionalidades y procesos soportados
- Almacenamiento vertical de puertas, marcos y ventanas.
- Llamada automática de los cuadros según kit o posición
- Acoplamiento mecánico con carro para manipulación
Estructura compuesta por:
- Vanos de 160 mm con rodillos laterales
- Marco antirrebote en el primer compartimento
- Barandillas verticales inclinadas 8-10°
- Brazos con cepillos para una conducción segura
Opciones y configuraciones disponibles
- Espacio con alfombra de 200 mm
- Moto inducido en ambos lados del módulo
- Vano único con moqueta y motorreductor eléctrico con inversor (160 o 200 mm)
Estas configuraciones permiten adaptar el almacén a instalaciones de alto volumen y diseños complejos.
TECNOLOGÍA Y AUTOMATIZACIÓN
El sistema 001MA aprovecha el acoplamiento mecánico entre la lanzadera y el módulo a través de un piñón y una rueda dentada para activar el movimiento inducido. Con la posibilidad de control por inversor, gestión desde un supervisor de línea e integración con sistemas ERP, es un componente clave para las líneas de Industria 4.0. Permite una gestión predictiva y just-in-time del almacenamiento, reduciendo cuellos de botella y aumentando la eficiencia.
Contáctanos para descubrir si el 001MA es la solución adecuada para tu producción.
